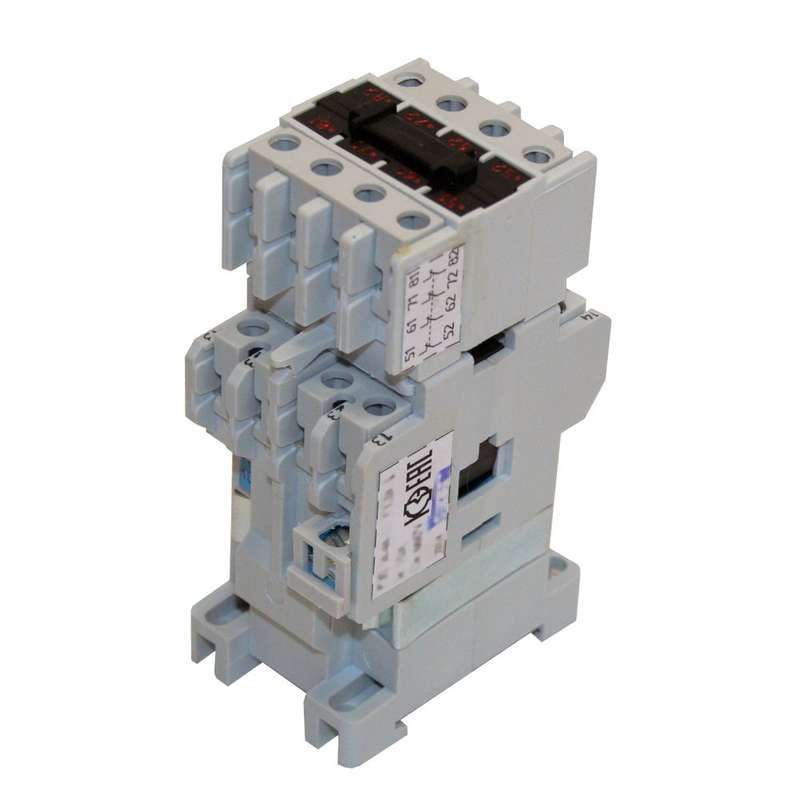

Реле электромагнитное промежуточное РЭП34-44-11 УХЛ4 Б 380В Кашин 010010440ВБ380000000 КашинЗЭА

Реле электромагнитное промежуточное РЭП34-44-11 УХЛ4 380В от КашинЗЭА предназначено для коммутации цепей управления в системах автоматизации. Это надёжный компонент, который используется там, где требуется усилить сигнал или изолировать слабые управляющие цепи от силовых нагрузок.

Назначение и область применения

Реле электромагнитное промежуточное РЭП34-44-11 УХЛ4 380В работает как переключатель, управляемый электромагнитной катушкой. Его задача - передавать команды от маломощных устройств (например, PLC, кнопок, терморегуляторов) к более мощным потребителям, таким как контакторы, двигатели или освещение. Применяется в пультах управления, щитах автоматики, на производственных линиях и в системах безопасности.

Технические характеристики

• Напряжение катушки: 380 В переменного тока (AC)
• Количество и тип контактов: 4 нормально разомкнутых (NO) + 1 нормально замкнутый (NC)
• Класс защиты: IP20 (защита от доступа пальцев и крупных предметов, но не от пыли и воды)
• Исполнение: УХЛ4 - для работы в условиях умеренного климата с возможностью повышенной влажности и температур до +40 C
• Максимальная коммутируемая мощность: соответствует стандартам для промежуточных реле (не предназначен для прямой коммутации двигателей выше 5,5 кВт)

Совместимость и монтаж

Реле электромагнитное промежуточное РЭП34-44-11 УХЛ4 380В монтируется на DIN-рейку шириной 35 мм. Подключение осуществляется через винтовые зажимы - провода сечением до 2,5 мм2. Для правильной установки проверьте соответствие напряжения катушки (380 В AC) и убедитесь, что контактная группа рассчитана на нагрузку вашей цепи. Не используйте реле в цепях постоянного тока - оно не совместимо с DC.

Безопасность и стандарты

Реле электромагнитное промежуточное РЭП34-44-11 УХЛ4 380В соответствует требованиям ГОСТ Р МЭК 60947-5-1 и ГОСТ 15150. Сертифицировано для использования в электроустановках до 1000 В. Наличие исполнения УХЛ4 позволяет применять его в закрытых помещениях с контролируемой средой - например, в цехах, лабораториях, административных зданиях.

Преимущества

• Высокая механическая прочность корпуса - выдерживает вибрацию и удары в промышленной среде
• Чёткий и громкий щелчок при срабатывании - удобен для визуального контроля состояния
• Устойчивость к колебаниям напряжения +-10% от номинала 380 В
• Долгий срок службы контактов благодаря серебросодержащему сплаву

Ограничения применения

• Не применяйте в открытых помещениях, на улице или в местах с высокой запылённостью - класс защиты IP20 недостаточен
• Не использовать для коммутации емкостных или индуктивных нагрузок свыше 10 А - риск пригорания контактов
• Не допускается работа при температуре ниже −25 C - материал изоляции становится хрупким
• Не подключать параллельно несколько реле на одну катушку - это вызовет перегрузку и выход из строя

Примеры использования

• Управление световой сигнализацией на станке после завершения цикла
• Передача сигнала от термодатчика к вентилятору охлаждения
• Автоматическое отключение насоса при достижении уровня жидкости
• Интерфейс между ПЛК и группой контакторов в распределительном шкафу

Практические советы

• При монтаже в шкафу оставляйте минимум 10 мм свободного пространства вокруг реле для теплоотвода
• Проверяйте целостность контактов мультиметром перед первым включением - особенно если реле хранилось долго
• Для частых включений (более 1000 раз/час) рекомендуется использовать реле с более высокой электрической износостойкостью
• Если в цепи есть импульсные помехи - установите фильтр на вход катушки, чтобы избежать ложных срабатываний
• Артикул 010010440вб380000000 - единственный идентификатор для заказа запасных частей; сохраняйте его при замене
