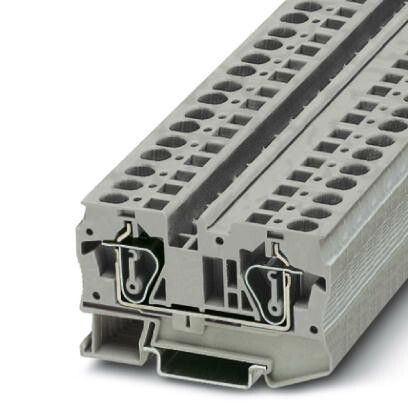

Проходные клеммы ST 6 | 3031487 Phoenix Contact

Клемма проходная ST 6 0.2 – 10 кв.мм от Phoenix Contact предназначена для надёжного соединения проводов в распределительных коробках, щитах управления и других точках коммутации. Артикул 3031487 обеспечивает простой и безопасный способ передачи тока без разрыва цепи.

Назначение и область применения

Клемма проходная ST 6 0.2 – 10 кв.мм используется для создания неразрывной электрической цепи между двумя участками провода. Подходит для монтажа в силовых и управляющих цепях постоянного и переменного тока. Часто применяется в промышленных щитах, на станках, конвейерах, системах автоматизации и в устройствах, где требуется перенаправление тока без дополнительных соединений.

Технические характеристики

• Рабочий диапазон сечения провода: 0,2 – 10 кв.мм
• Тип клеммы: проходная (вход и выход в одной цепи)
• Максимальное напряжение: до 500 В (по стандарту IEC/EN 60947-7-1)
• Максимальный ток: до 32 А (при температуре +30°C)
• Изоляционный материал: полиамид PA 6.6, самозатухающий
• Цвет корпуса: серый
• Зажим: винтовой с зажимным усилием, обеспечивающим плотный контакт
• Стандартный шаг: 5,0 мм

Совместимость и монтаж

Клемма ST 6 0.2 – 10 кв.мм совместима с одножильными и многожильными медными проводами, включая жилы с наконечниками. Для установки используйте отвертку с плоским лезвием. Клемму можно закрепить на DIN-рейке шириной 35 мм — она имеет защёлку для фиксации. Убедитесь, что провод полностью вставлен до упора, а винт затянут до момента сопротивления — избыточное усилие не требуется.

Безопасность и стандарты

Клемма соответствует требованиям IEC/EN 60947-7-1 и IEC/EN 60664-1. Материалы корпуса имеют класс горючести UL94 V-0. Защита от случайного контакта обеспечивается конструкцией — доступ к токоведущим частям возможен только после снятия крышки.

Преимущества

• Устойчивость к механическим нагрузкам благодаря прочному корпусу из полиамида
• Высокая долговечность контактов — не требуют обслуживания при правильном монтаже
• Легко проверяются и заменяются — достаточно открутить один винт
• Поддерживает широкий диапазон сечений — одна модель заменяет несколько типов клемм

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами — риск окисления и потери контакта
• Не рекомендован для применений с высокими импульсными токами (>100 A) без дополнительного учёта тепловых режимов
• Не следует использовать в условиях постоянной вибрации без дополнительной фиксации проводов
• Не допускается использование в средах с агрессивными химическими веществами — корпус не рассчитан на воздействие растворителей

Примеры использования

• Перенаправление фазы L1 через распределительную коробку в панели управления
• Объединение нескольких датчиков в одну цепь сигнализации
• Подключение терморезистора к контроллеру в системе нагрева
• Формирование шины питания в щите автоматики

Практические советы

• При использовании многожильных проводов обязательно запрессуйте наконечники — это предотвращает выскальзывание жил и снижает сопротивление контакта
• Проверяйте затяжку винта через 1–2 месяца после первого включения — особенно в условиях колебаний температуры
• Для удобства монтажа группируйте клеммы ST 6 одного типа на рейке — так легче найти нужную цепь при диагностике
• Артикул 3031487 — это часть серии ST 6 от Phoenix Contact; другие модели этой серии отличаются лишь сечением или числом полюсов — выбирайте по реальному сечению провода, а не по максимальному значению
