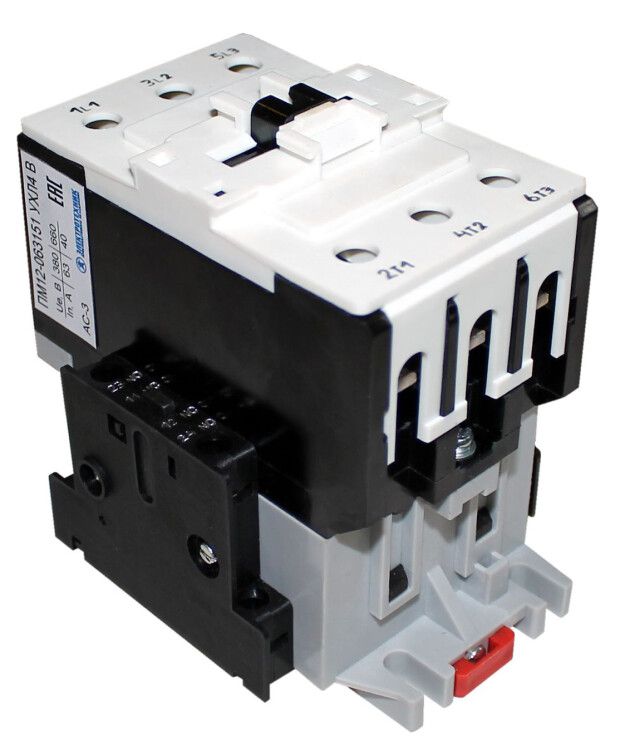

Пускатель электромагнитный ПМ12-063151 УХЛ4 В 63А 110В/50Гц 2НО+2НЗ IP20 нереверсивный без реле Электротехник ET013899

Электромагнитный пускатель ПМ12-063151 УХЛ4 В, 110В/50Гц от бренда Электротехник - это надёжный аппарат для дистанционного включения и выключения электроприёмников мощностью до 63 А. Подходит для управления двигателями, насосами, вентиляторами и другими нагрузками в промышленных условиях. Артикул et013899 соответствует стандартному решению для сборки щитового оборудования.

Назначение и область применения

Пускатель ПМ12-063151 УХЛ4 В предназначен для частого дистанционного включения и отключения силовой цепи под нагрузкой. Он работает с переменным током до 660 В, частотой 50 Гц. Применяется там, где требуется управлять оборудованием без ручного воздействия - например, запуск и остановка двигателей, работа в составе систем АВР, управление освещением или нагревательными элементами.

• Подходит для управления электродвигателями: насосов, вентиляторов, компрессоров, эскалаторов, кранов, станков.
• Используется в промышленных щитах: ЩОТ, УКРМ, АВР, ЩР, ЩУР, ПР, ящиках управления.
• Применяется в легкой, пищевой, металлургической, нефтегазовой, энергетической и горнорудной промышленности.
• Не предназначен для защиты - требует внешнего теплового реле для защиты от перегрузки.

Технические характеристики

• Номинальный ток: 63 А - максимальный рабочий ток через главные контакты.
• Напряжение катушки: 110 В переменного тока, 50 Гц - для управления пускателем нужна именно такая цепь управления.
• Количество вспомогательных контактов: 2 нормально замкнутых (НЗ) + 2 нормально разомкнутых (НР) - используются для сигнализации, блокировок, самоблокировки.
• Тип: нереверсивный - нельзя изменить направление вращения двигателя без второго пускателя.
• Защита: IP20 - защита от предметов больше 12 мм, но не от воды и пыли; подходит только для внутренней установки в закрытые щиты.
• Охлаждение: естественное воздушное - не требует принудительного охлаждения.
• Категория коммутации: AC-1, AC-3 - для активных нагрузок и электродвигателей соответственно.
• Стандарт: соответствует ГОСТ для промышленных аппаратов.

Совместимость и монтаж

Пускатель ПМ12-063151 УХЛ4 В монтируется на DIN-рейку шириной 35 мм. Главные контакты рассчитаны на подключение медных проводов сечением до 25 мм2. Катушка управления подключается к цепям 110 В / 50 Гц - важно соблюдать полярность, хотя переменный ток её не требует. Вспомогательные контакты можно использовать для создания схем самоблокировки, сигналов состояния или взаимоблокировки с другим пускателем.

Для защиты двигателя необходимо дополнительно установить тепловое реле (например, серии ТРН или ТРП) - сам пускатель реле не содержит.

Безопасность и стандарты

Пускатель ПМ12-063151 УХЛ4 В соответствует требованиям ГОСТ, предъявляемым к аппаратуре промышленного назначения. Сертифицирован для работы в условиях класса исполнения УХЛ4 - допускается применение при температуре от −40 C до +40 C и повышенной влажности. Однако из-за степени защиты IP20 не используется во влажных, пыльных или открытых помещениях без корпуса.

Преимущества

• Высокая механическая и электрическая износостойкость - рассчитан на большое количество циклов включения-отключения.
• Проверенная временем конструкция - одна из самых распространённых серий в России и СНГ.
• Простота замены и совместимость с большинством стандартных приставок и реле.
• Широкая доступность запчастей и аналогов на рынке.

Ограничения применения

• Не имеет встроенной тепловой защиты - обязательно использование внешнего реле.
• IP20 - не подходит для установки вне щита, в сырых, пыльных или агрессивных средах.
• Нереверсивный - для реверса потребуются два таких пускателя и схема блокировки.
• Катушка только на 110 В - несовместима с сетями 220 В или 380 В без преобразования.
• Не предназначен для постоянного тока - только переменный ток 50/60 Гц.

Примеры использования

• Управление насосом в системе водоснабжения - пускатель включает двигатель по команде с пульта или датчика давления.
• Автоматический ввод резерва (АВР): один пускатель включает основной источник питания, второй - резервный.
• Контроль освещения на производстве: включение света по таймеру или датчику движения.
• Управление тепловой завесой в торговом зале - пускатель включает нагреватель при открывании двери.

Практические советы

• Выбирая пускатель, проверьте напряжение катушки - 110 В отличается от более распространённых 220 В. Для других значений нужны другие модели.
• При монтаже в щите оставляйте свободное пространство вокруг - даже при IP20 необходима хорошая вентиляция для отвода тепла.
• Для долгой службы используйте только качественные провода и плотно затягивайте клеммы - плохой контакт вызывает перегрев.
• Если нужна защита от перегрузки - выбирайте пару: этот пускатель + подходящее тепловое реле (например, ТРН-25).
• Не применяйте в местах с ударными нагрузками или сильной вибрацией - несмотря на прочную конструкцию, это снижает срок службы.
