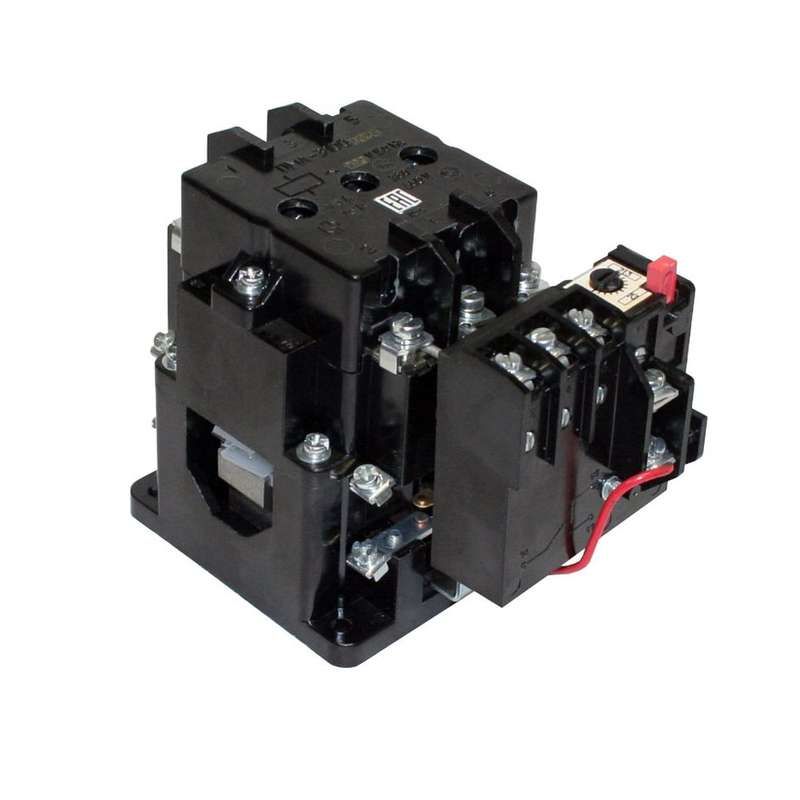

Пускатель электромагнитный ПМА 3200 УХЛ4 В 380В (2з+2р) РТТ-141 25.0А Кашин 090320220ВВ380002500 КашинЗЭА

Пускатель электромагнитный ПМА 3200 УХЛ4 переменного тока 380В (2 замкнутых + 2 разомкнутых) 25.0А - устройство для дистанционного управления мощными электродвигателями и другим оборудованием, работающим от сети 380 В. Бренд КашинЗЭА обеспечивает надёжную работу в условиях повышенной влажности и перепадов температур. Артикул 090320220вв380002500 соответствует серийному исполнению для промышленного применения.

Назначение и область применения

Пускатель электромагнитный ПМА 3200 УХЛ4 предназначен для включения и выключения трёхфазных электродвигателей, насосов, компрессоров, конвейеров и других нагрузок до 25 А. Он работает в цепях переменного тока напряжением 380 В. Подходит для автоматических систем управления, где требуется частое включение/выключение оборудования. Применяется на заводах, в цехах, на объектах ЖКХ и энергетике.

Технические характеристики

• Номинальный ток: 25,0 А
• Рабочее напряжение: 380 В переменного тока
• Количество вспомогательных замыкающих контактов: 2
• Количество вспомогательных размыкающих контактов: 2
• Исполнение: УХЛ4 - умеренный климат, для работы при температурах от −40 C до +40 C, с высокой влажностью
• Тип управления: электромагнитный, с катушкой на 380 В

Совместимость и монтаж

Пускатель ПМА 3200 УХЛ4 монтируется на DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы: три пары входных и выходных клемм для фаз L1–L3 и N (при необходимости), а также два вывода для катушки управления. Вспомогательные контакты (2 замкнутых и 2 разомкнутых) позволяют реализовать блокировки, сигнализацию и управление другими цепями через внешние устройства. Не требует дополнительных элементов для базового запуска двигателя.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и международным нормам IEC 60947-4-1. Обеспечивает защиту от случайного включения благодаря механической блокировке контактора. Напряжение катушки совпадает с рабочим напряжением сети - 380 В, что исключает необходимость в использовании трансформаторов или преобразователей.

Преимущества

• Высокая коммутационная износостойкость за счёт качественных контактных групп
• Стандартное исполнение УХЛ4 позволяет использовать в неотапливаемых помещениях, на открытых площадках и в сырых средах
• Четыре вспомогательных контакта дают гибкость в проектировании схем управления без установки дополнительных реле
• Монтируется на DIN-рейку - удобно для сборки щитов и модульных решений

Ограничения применения

• Не предназначена для постоянной работы в условиях температур ниже −40 C или выше +40 C
• Не рекомендуется для управления однофазными нагрузками свыше 25 А
• Не имеет встроенной тепловой защиты - необходимо применять отдельные тепловые реле при защите двигателей
• Катушка рассчитана только на 380 В - нельзя подключать к 220 В без изменения схемы

Примеры использования

• Управление насосом воды в системе водоснабжения
• Включение конвейера на пищевом производстве
• Автоматический запуск вентилятора в HVAC-системе
• Циклический запуск компрессора холодильного оборудования

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки (380 В) и тока нагрузки (не более 25 А)
• Используйте вспомогательные контакты для создания самоблокировки - это позволит удерживать пускатель в включенном состоянии после отпускания кнопки “Пуск”
• Подключайте силовые провода плотно - плохой контакт вызывает нагрев и отказ контактов
• Для защиты от перегрузок обязательно используйте тепловое реле (например, ТРН или ЛТЗ) последовательно с пускателем
• При работе в местах с пылью или влагой регулярно осматривайте контакты - окисление снижает надёжность коммутации
