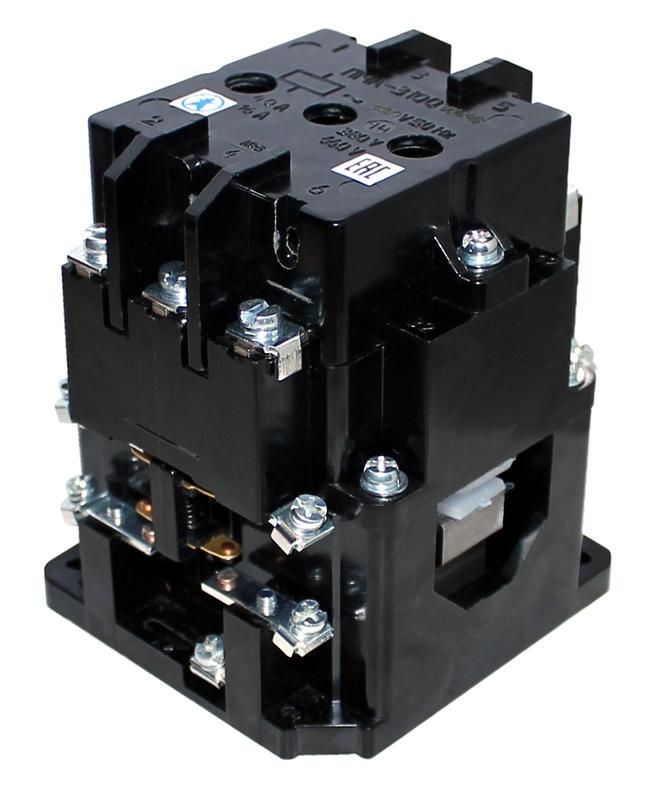

Пускатель электромагнитный ПМА-3100 УХЛ4 В, 380В/50Гц, 2з+2р, 40А, нереверсивный, без реле, IP00 - ET522442 Электротехник

Пускатель электромагнитный ПМА-3100 УХЛ4 В, 380В/50Гц, 2з+2р, 40А, нереверсивный, без реле, IP00 - устройство для дистанционного управления трёхфазными двигателями, предназначенное для установки на монтажную плату. Бренд Электротехник выпускает эту модель в серийном исполнении ПМА, где отсутствуют встроенные тепловые реле, что требует внешней защиты.

Назначение и область применения

Пускатель электромагнитный ПМА-3100 УХЛ4 В используется для включения, выключения и защиты электродвигателей в стационарных системах. Подходит для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором на напряжении до 660 В, частотой 50 Гц. Применяется в промышленных установках: на станках, конвейерах, насосах, вентиляторах. Поскольку в комплекте нет теплового реле, его необходимо устанавливать отдельно для обеспечения защиты от перегрузки и обрыва фазы.

Технические характеристики

• Номинальный ток: 40 А - способен коммутировать нагрузку до этого значения без перегрева.
• Напряжение питания катушки: 380 В переменного тока (AC), 50 Гц - совместим с сетями 380 В, распространёнными в промышленности.
• Количество нормально замкнутых (НЗ) контактов: 2 - используются для цепей безопасности или блокировок.
• Количество нормально открытых (НО) контактов: 3 - применяются для управления силовой цепью двигателя.
• Вспомогательные контакты: 2 замыкающих + 2 размыкающих - обеспечивают сигнализацию состояния (включен/выключен) и работу блокировочных схем.
• Степень защиты: IP00 - нет защиты от пыли и воды; требуется установка в закрытый корпус или щит.
• Способ монтажа: на монтажную плату - крепится болтами или зажимами к печатной плате, не предполагает DIN-рейку.
• Исполнение: нереверсивное - позволяет запускать двигатель только в одном направлении.

Совместимость и монтаж

Пускатель электромагнитный ПМА-3100 УХЛ4 В рассчитан на монтаж на плату, поэтому не подходит для установки на DIN-рейку. Для работы необходима жесткая фиксация с соблюдением расстояний между контактами. Клеммы для подключения проводов должны соответствовать сечению до 10–16 мм2 (по типичным требованиям аналогичных моделей). Обязательно проверьте соответствие габаритов платы перед монтажом. Отсутствие встроенного теплового реле требует подключения внешнего устройства защиты, например, ТРН или ТРП, согласно нагрузке двигателя.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1 для магнитных пускателей. Сертифицировано для эксплуатации в условиях класса исполнения УХЛ4 - допускается применение в помещениях с умеренно холодным и влажным климатом, в том числе с возможностью конденсации влаги. Однако IP00 не защищает от попадания пыли, влаги и сторонних предметов - использование вне герметичного шкафа недопустимо.

Преимущества

• Высокая надёжность коммутации благодаря качественной механике контактов.
• Чётко выраженная визуальная индикация положения якоря через окно корпуса - удобно для диагностики.
• Наличие четырёх вспомогательных контактов (2 НЗ + 2 НО) позволяет реализовывать сложные схемы управления без дополнительных реле.
• Поддерживает длительную работу при номинальном токе 40 А без снижения срока службы.

Ограничения применения

• Не подходит для наружной установки или сред с высокой запылённостью - IP00 не обеспечивает никакую защиту.
• Не имеет встроенной тепловой защиты - обязательна установка внешнего реле перегрузки.
• Нельзя использовать для реверса двигателя - для этой задачи нужен реверсивный пускатель.
• Требует точного подбора места монтажа на плате - габариты и расположение клемм нестандартны.
• Не рекомендован для частых включений более 600 раз в час - риск перегрева контактов.

Примеры использования

• Управление насосом в системе водоснабжения с внешним термореле.
• Включение вентилятора на производстве с сигналом “в работе” через один из вспомогательных контактов.
• Контроль работы конвейера в сборочном цехе, где требуется блокировка по аварии через НЗ контакт.
• Автоматизация станка с ЧПУ, где пускатель ПМА-3100 УХЛ4 В встраивается в пульт управления на плате.

Практические советы

• Обязательно используйте внешнее тепловое реле с регулировкой под ток двигателя - иначе защита будет отсутствовать.
• Проверьте, чтобы площадь монтажной платы была достаточной для теплоотвода - особенно при длительной работе на 40 А.
• При подключении силовых кабелей используйте наконечники и затягивайте клеммы моментом 0,5–0,7 Нм - переусиливать нельзя.
• Для контроля работоспособности включите питание катушки - якорь должен щёлкнуть и удерживаться без вибраций.
• Не устанавливайте рядом с источниками сильного магнитного поля - это может вызвать самопроизвольное срабатывание.
