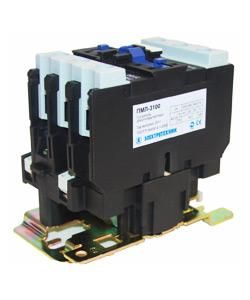

Пускатель ПМЛ-3100 УХЛ4 Б 40А кат. 36В AC 1НО+1НЗ IP00 без реле Электротехник ET008824

Пускатель электромагнитный ПМЛ-3100 УХЛ4 Б 40А 36В AC 1НО+1НЗ IP00 без реле - устройство для дистанционного включения и выключения электродвигателей и других нагрузок до 40 А. Произведён компанией Электротехник, предназначен для работы в условиях умеренного климата и подходит для установки в щитах и на пультах управления.

Назначение и область применения

Пускатель электромагнитный ПМЛ-3100 УХЛ4 Б используется для коммутации силовых цепей переменного тока. Он позволяет включать и отключать оборудование удалённо через кнопочные посты или автоматические системы управления. Подходит для управления двигателями, насосами, вентиляторами, конвейерами и другими устройствами с рабочим током до 40 А.

Технические характеристики

• Номинальный ток: 40 А
• Напряжение катушки: 36 В переменного тока (AC)
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Степень защиты: IP00 - без защиты от внешних воздействий
• Исполнение: УХЛ4 - для эксплуатации в умеренном климате при температуре от −40 C до +40 C
• Отсутствие встроенного теплового реле - требуется внешняя защита перегрузки

Совместимость и монтаж

Пускатель ПМЛ-3100 УХЛ4 Б монтируется на DIN-рейку шириной 35 мм. Клеммы для подключения питания и нагрузки рассчитаны на провода сечением до 10 мм2. Для подачи напряжения на катушку используйте источник 36 В AC - не допускается подключение постоянного тока. Контакты НО и НЗ предназначены для сигнализации и управления цепями вторичной автоматики.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1–2012 (МЭК 60947-4-1) для электромагнитных пускателей. Отсутствие степени защиты IP00 требует установки внутри закрытых корпусов или щитов, исключающих доступ к токоведущим частям. Не применяйте в местах с высокой запылённостью, влагой или риском механического повреждения.

Преимущества

• Высокая надёжность коммутации за счёт проверенной конструкции электромагнита
• Простота замены - совместим со стандартными пускателями серии ПМЛ
• Наличие вспомогательных контактов (НО+НЗ) позволяет реализовать блокировки и сигналы состояния
• Работает при низком напряжении (36 В AC) - безопаснее для операторов и систем управления

Ограничения применения

• Не имеет собственной защиты от перегрузки - обязательно использование внешнего теплового реле
• IP00 - нельзя использовать вне электрошкафа; недопустимо применение в сырых, пыльных или агрессивных средах
• Подходит только для переменного тока - не работает с постоянным напряжением
• Не рекомендован для частого включения/выключения более 600 раз в час из-за возможного износа контактов

Примеры использования

• Управление двигателем воздуходувки в системе вентиляции
• Включение насоса в системе водоснабжения по сигналу от контроллера
• Коммутирование конвейерной ленты в пищевой промышленности
• Автоматическое управление освещением или нагревательными элементами в щите управления

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки (36 В AC) - неверное питание вызовет отказ или перегрев.
• Обязательно установите тепловое реле рядом с пускателем - он сам не защищает от перегрузки.
• При использовании в шкафу обеспечьте достаточную вентиляцию - перегрев снижает срок службы контактов.
• Для удобства обслуживания выбирайте место с доступом к клеммам - пускатель ПМЛ-3100 УХЛ4 Б не имеет быстроразъёмных соединений.
• При замене аналога - сверьте количество и тип контактов (1НО+1НЗ) и номинальный ток (40 А).
