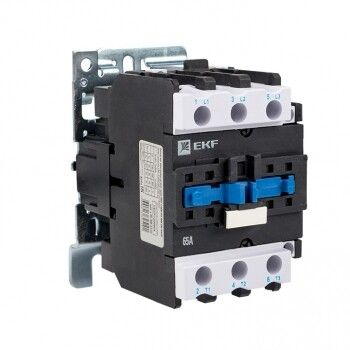

Пускатель электромагнитный серии ПМЛ-4160М 65А 400В Basic | pml-s-65-400-basic EKF

Пускатель электромагнитный серии ПМЛ-4160М 65А 400В Basic - это надёжный магнитный пускатель от EKF, предназначенный для удалённого включения и отключения трёхфазных электродвигателей мощностью до 30 кВт. Устройство устанавливается на DIN-рейку, совместимо с медными и алюминиевыми проводами, и применяется в промышленных щитах с нагрузкой переменного тока.

Назначение и область применения

Пускатель электромагнитный серии ПМЛ-4160М 65А 400В Basic используется для безопасного запуска и остановки электродвигателей в автоматизированных системах. Подходит для управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с периодическим включением. Применяется в распределительных шкафах промышленных объектов, на заводах, в логистических комплексах и на объектах ЖКХ.

Технические характеристики

• Номинальный ток: 65 А - способен выдерживать длительную работу при такой нагрузке;
• Напряжение катушки управления: 400 В AC - требует питания именно этим напряжением, несовместим с 220 В или постоянным током;
• Номинальная мощность двигателя: 30 кВт - оптимально для двигателей этой категории;
• Род тока: переменный (AC) - работает только с сетью 50 Гц;
• Количество контактов: 3 нормально открытых (НО) + 1 нормально закрытый (НЗ) - позволяет реализовать базовые схемы управления и сигнализации;
• Способ подключения: винтовые зажимы - обеспечивают прочное соединение с проводниками сечением до 25 мм2;
• Степень защиты IP20 - защищает от доступа пальцев и крупных предметов, но не от пыли и воды;
• Исполнение: реечное - фиксируется на DIN-рейке механическим захватом, легко демонтируется;
• Гарантия: 12 месяцев - соответствует стандартам качества EKF.

Совместимость и монтаж

Пускатель электромагнитный серии ПМЛ-4160М 65А 400В Basic монтируется исключительно на DIN-рейку типа TS35. Для установки достаточно зацепить заднюю планку и плотно придавить устройство к рейке. Подключение силовых кабелей выполняется через винтовые зажимы - предварительно зачищенные провода должны иметь длину не менее 8–10 мм. Управляющая катушка подключается к контрольному контуру: L1 и N/PE. Обязательно соблюдайте полярность при подаче 400 В на катушку. Монтаж допускается в вертикальном положении +-15°. Совместим с медными и алюминиевыми проводами, однако при использовании алюминия требуется применение специальных переходных контактных площадок.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Защита IP20 обеспечивает безопасность персонала от случайного прикосновения к токоведущим частям внутри корпуса. Отсутствие герметизации делает невозможным использование в условиях повышенной влажности, пыли или агрессивной среды. Автоматическое отключение происходит при потере напряжения на катушке - функция “потери напряжения” встроена.

Преимущества

• Высокая механическая долговечность благодаря качественной сборке и реечному исполнению;
• Простота монтажа и обслуживания - не требует инструментов для установки на DIN-рейку;
• Чёткий визуальный индикационный статус - видно, находится ли пускатель во включенном состоянии;
• Поддержка двух типов проводов - снижает затраты на переоборудование существующих систем;
• Цены ниже аналогичных моделей с более высокой износостойкостью - экономичный вариант для малочастотных операций.

Ограничения применения

• Не предназначен для частого включения/выключения (более 600 раз в час) - быстрый износ контактов;
• IP20 не защищает от пыли, брызг и влаги - нельзя использовать вне помещений или в сырых помещениях;
• Только переменный ток 400 В - не работает с 220 В, 380 В или DC;
• Отсутствуют тепловые реле - необходимо внешнее защитное оборудование для перегрузки;
• Не рекомендован для взрывоопасных зон - не имеет соответствующего сертификата Ex.

Примеры использования

• Автоматический запуск водяного насоса в системе водоснабжения;
• Управление конвейерной лентой на пищевом производстве;
• Включение вентилятора в HVAC-системе после достижения температурного порога;
• Контроль стартера воздушного компрессора в мастерской;
• Обеспечение дистанционного отключения оборудования при аварии по сигналу PLC.

Практические советы

• Выбирая пускатель электромагнитный серии ПМЛ-4160М 65А 400В Basic, проверьте соответствие напряжения катушки вашей сети - 400 В обязательно;
• Для частого включения (например, каждые 5 минут) выбирайте модель KME EKF PROxima - она рассчитана на большую коммутационную износостойкость;
• При подключении алюминиевых проводов используйте смазку ALU-COM и контролируйте момент затяжки - не перетяните!
• Добавьте термореле или электронный двигательный протектор, так как этот пускатель не содержит внутренней защиты от перегрузки;
• Проверяйте состояние контактов раз в год - особенно при работе с тяжёлыми нагрузками; при появлении нагара или подгорания - замените пускатель.
