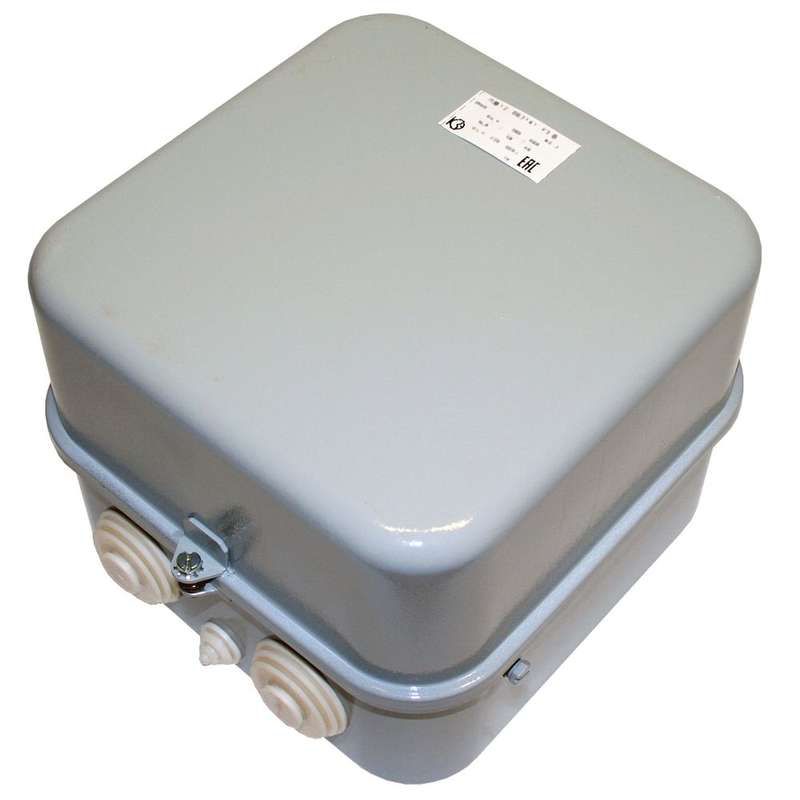

Контактор электромагнитный ПМ12-063141 У3 В, 380В - 060141222ВВ380000000 КашинЗЭА

Контактор электромагнитный У3 В 380В, 58А, категория 380В AC 2НО+2НЗ от КЗЭА г.Кашин предназначен для дистанционного включения и выключения трёхфазных электродвигателей мощностью до 30 кВт. Этот контактор обеспечивает надёжное коммутирование нагрузки в промышленных системах управления, особенно там, где требуется жёсткая фиксация на монтажной плате.

Назначение и область применения

Контактор электромагнитный У3 В 380В, 58А, категория 380В AC 2НО+2НЗ используется для управления трёхфазными асинхронными двигателями с короткозамкнутым ротором. Он применяется в стационарных установках для пуска, остановки и защиты двигателей от перегрузок и обрыва фазы. Подходит для работы в системах автоматизации: конвейеры, насосы, вентиляторы, компрессоры, станки с ЧПУ. Не предназначен для реверса - только прямое включение.

Технические характеристики

• Напряжение питания катушки: 380 В переменного тока (AC)
• Номинальный ток главных контактов: 58 А
• Номинальная мощность двигателя: 30 кВт
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 2
• Род тока: переменный (AC), частота 50–60 Гц
• Климатическое исполнение: У3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли
• Способ монтажа: на монтажную плату (PCB)
• Тип подключения: винтовые зажимы
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя

Совместимость и монтаж

Контактор электромагнитный У3 В 380В, 58А, категория 380В AC 2НО+2НЗ монтируется исключительно на печатную плату. Его корпус имеет стандартные выводы для пайки или винтового соединения. Учитывайте посадочные размеры - он требует свободного места вокруг для теплоотвода. Не используйте с другими типами монтажа (DIN-рейка, крепление болтами). Для подключения катушки - только 380 В переменного тока; применение другого напряжения повредит устройство. Главные силовые контакты рассчитаны на медные провода сечением до 16 мм2.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1 для электромагнитных контакторов. Применяется в сетях до 660 В, что соответствует классу безопасности II. Отсутствие защиты от брызг (IP40) требует установки в закрытых щитах. Для предотвращения пробоя катушки рекомендуется использовать ограничитель перенапряжения ОПН, подключаемый параллельно её выводам.

Преимущества

• Высокая механическая прочность благодаря исполнению У3 - устойчив к перепадам температуры и влажности
• Чёткое разделение функций: два НО и два НЗ контакта позволяют реализовать сложные схемы управления без внешних модулей
• Винтовое подключение гарантирует надёжный контакт даже при вибрациях
• Подходящий для плотной компоновки - компактный форм-фактор монтажной платы снижает занимаемое пространство

Ограничения применения

• Не подходит для реверсивных схем - отсутствуют контакты для переключения фаз
• IP40 не допускает использование во влажных или запылённых помещениях без дополнительной защиты
• Требуется принудительное охлаждение при длительной работе на максимальном токе (58 А) - возможен перегрев
• Не совместим с постоянным током - катушка сгорит при подаче DC
• Монтаж только на плату - нельзя установить на DIN-рейку или крепить штангами

Примеры использования

• Автоматическая система подачи сырья на линии пищевой промышленности
• Управление вентилятором охлаждения в промышленном оборудовании
• Включение/выключение насоса в системе водоснабжения с контроллером
• Циклический пуск компрессора в холодильной установке

Практические советы

• Проверьте соответствие напряжения катушки - 380 В AC. Подача 220 В не вызовет срабатывания, 440 В - риск выхода из строя.
• При сборке схемы используйте отдельные клеммы для силовой части и цепи управления - минимизируйте помехи.
• Обязательно установите ОПН на катушку, чтобы продлить срок службы контактора и предотвратить импульсные скачки.
• При использовании в вибрирующей среде проверяйте затяжку винтов каждые 6 месяцев.
• Для контроля состояния контактов - периодически осматривайте их на наличие подгаров. При оплавлении - замена обязательна.
• Контактор электромагнитный У3 В 380В, 58А, категория 380В AC 2НО+2НЗ от КЗЭА г.Кашин - сертифицирован для промышленного использования, но не для бытовых систем.
