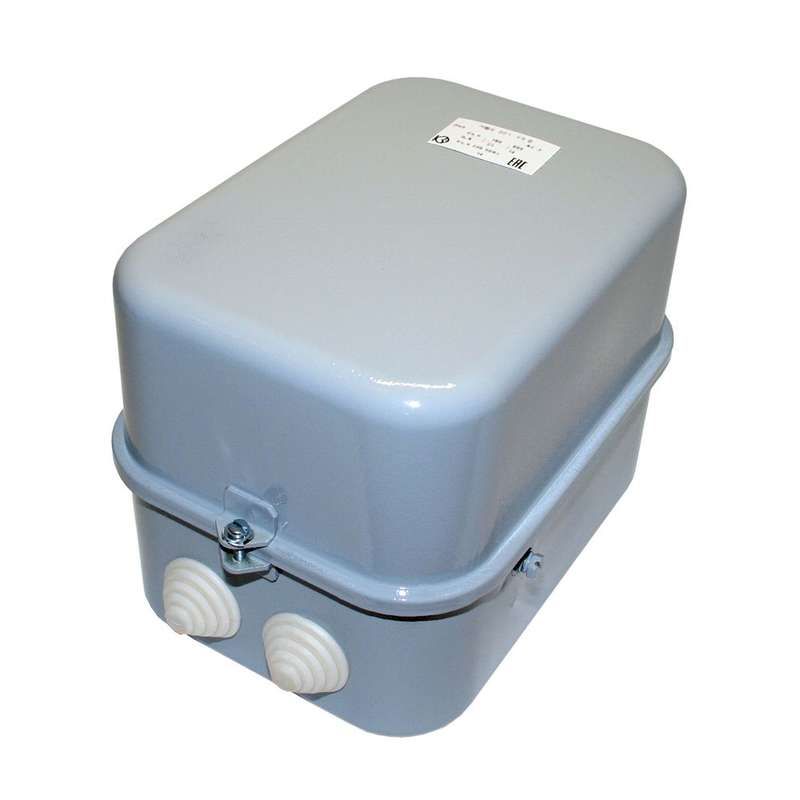

Контактор электромагнитный ПМЕ-221 У3 В, 380В, (1з) - 080221102ВВ380000000 КашинЗЭА

Контактор ПМЕ-221 У3 23А категории 380 В переменного тока - надёжное устройство для коммутации нагрузок до 23 А в цепях с напряжением до 380 В. Бренд КЗЭА г.Кашин обеспечивает соответствие ГОСТ, а артикул 080221102вв380000000 позволяет точно идентифицировать модель при закупках.

Назначение и область применения

Контактор ПМЕ-221 У3 предназначен для частого включения и отключения электродвигателей, нагревательных элементов, освещения и других нагрузок в промышленных системах. Он работает в сетях переменного тока с напряжением до 380 В. Подходит для управления оборудованием на заводах, в цехах, на конвейерах и в системах автоматизации, где требуется дистанционное управление.

Технические характеристики

• Тип контакта: однополюсный, нормально открытый (NO) - замыкает цепь при подаче управляющего сигнала
• Номинальный ток главной цепи: 23 А
• Рабочее напряжение: до 380 В переменного тока (AC)
• Исполнение: У3 - для эксплуатации в условиях умеренного климата, с температурой от −40 C до +40 C
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от пыли и воды
• Управление: катушка питания переменного тока, подключается к сети 380 В

Совместимость и монтаж

Контактор ПМЕ-221 У3 монтируется на DIN-рейку шириной 35 мм, что соответствует стандартным шкафам управления. Главная цепь подключается через винтовые зажимы - вход и выход находятся с одной стороны устройства. Управляющая катушка имеет два вывода, которые подключаются к цепи управления (например, кнопкам, термореле, ПЛК). Для безопасного монтажа отключите питание перед работой. Не допускается установка в местах с постоянными вибрациями выше 0,5g.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50030.4.1–2019 (IEC 60947-4-1). Соответствует классу коммутационной износостойкости Category 380B - рассчитан на длительную работу в промышленных условиях. Наличие сертификатов подтверждает соответствие безопасности для электроустановок в России.

Преимущества

• Высокая механическая прочность корпуса из самозатухающего пластика
• Надёжная контактная система с антикоррозийным покрытием
• Простота замены - можно менять только рабочую часть, не трогая крепления
• Чёткий визуальный индикатор положения контактов (выступающий рычаг)

Ограничения применения

• Не предназначена для работы в средах с высокой запылённостью, влагой или химически активными веществами - степень защиты IP20 недостаточна
• Не рекомендуется использовать в цепях постоянного тока - только для AC
• Не подходит для частых пусков двигателей свыше 100 раз/час - возможен перегрев катушки
• Не применяется в качестве выключателя нагрузки при аварийном отключении - требуются специальные аппараты защиты

Примеры использования

• Управление асинхронным электродвигателем мощностью до 5,5 кВт
• Включение группы светильников в производственном помещении
• Коммутирование тепловых насосов или ТЭНов в системах отопления
• Автоматическое включение/отключение оборудования по сигналу от ПЛК

Практические советы

• Перед установкой проверьте, что напряжение катушки совпадает с напряжением вашей системы управления - 380 В
• При подключении силовых проводов используйте жилы сечением не менее 4 мм2 для тока 23 А
• Обеспечьте свободный доступ к контактору для обслуживания - он не герметичен, нуждается в периодической очистке от пыли
• Если планируете частые включения, убедитесь, что нагрузка не превышает 80 % от номинала (не более 18,4 А)
• При замене старого контактора - сравнивайте артикул 080221102вв380000000 и тип исполнения У3, чтобы сохранить условия эксплуатации
