Пускатель ПМ12-010220 УХЛ3 В, 380В, (1з), РТТ5-10-1, (7-10А)| 315250 | КЭАЗ

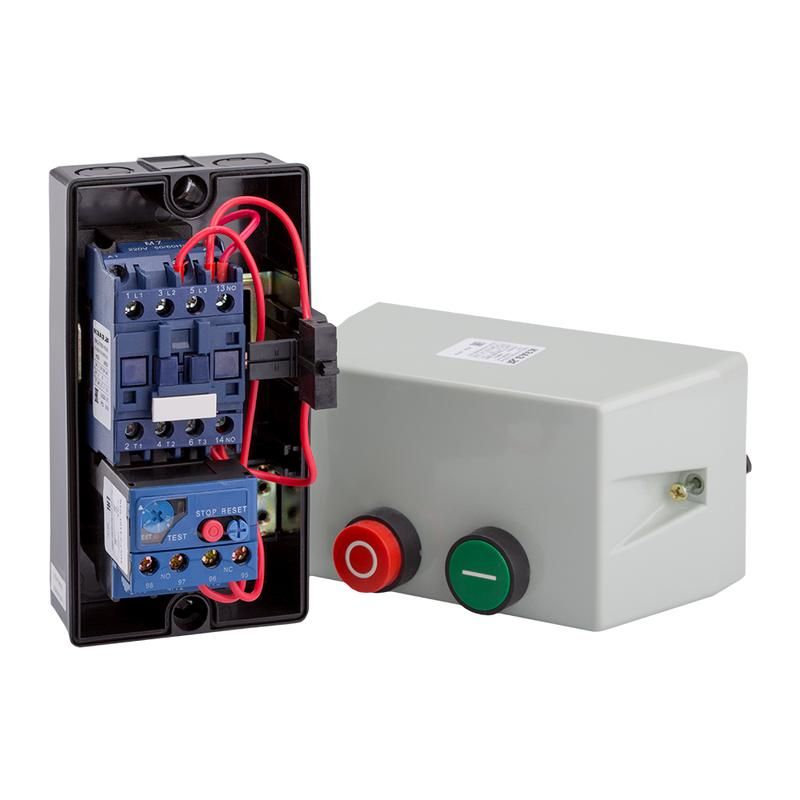

Пускатель ПМ12-010220 УХЛ3 В, 380В, однополюсный, РТТ5-10-1, 7-10А - это компактный аппарат для безопасного включения и выключения однофазных и трёхфазных электродвигателей мощностью до 4 кВт. Объединяет в себе контактор и тепловое реле защиты, что делает его надёжным решением для промышленной автоматизации. Произведён КЭАЗ, артикул 315250.

Назначение и область применения

Пускатель ПМ12-010220 УХЛ3 В предназначен для прямого пуска электродвигателей - то есть он включает двигатель сразу на полную мощность без плавного разгона. Подходит для оборудования, где не требуется частое включение/выключение или регулирование скорости: насосы, вентиляторы, компрессоры, конвейеры, малые станки.

Изделие работает в условиях повышенной запылённости и влажности благодаря защите IP54. Применяется в цехах, на объектах ЖКХ, в сельском хозяйстве и других местах с умеренно-aggressive средой.

Технические характеристики

• Номинальное напряжение: 380 В переменного тока (AC)
• Номинальный рабочий ток: 10 А
• Мощность двигателя: до 4 кВт
• Тепловое реле защиты: да, с пределом регулировки 7–10 А
• Класс защиты реле: класс 10A - срабатывает при длительной перегрузке, соответствует ГОСТ
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Условный ток короткого замыкания: 1 кА - способен выдерживать кратковременные скачки тока без повреждений
• Максимальная температура эксплуатации: +40 C
• Количество нормально открытых (НО) контактов: 1 - используется для управления нагрузкой
• Класс координации: Class 1 - обеспечивает совместимую работу с защитными устройствами в системе
• Способ соединения: винтовые зажимы - для проводов сечением до 2,5 мм2
• Световая индикация: отсутствует

Совместимость и монтаж

Пускатель ПМ12-010220 УХЛ3 В монтируется на DIN-рейку 35 мм или крепится болтами через отверстия на корпусе. Для подключения используются винтовые клеммы - подходят медные жилы с изоляцией до 10 мм в диаметре. Катушка управления рассчитана на 380 В AC, поэтому несовместима с сетями 220 В или постоянным током.

Подключение силовой цепи: L1, L2, L3 - вход; T1, T2, T3 - выход. Управляющая катушка подключается между фазой и нулём. Тепловое реле РТТ5-10-1 уже установлено внутри и не требует внешней настройки - достаточно установить токовый порог в пределах 7–10 А согласно двигателю.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Защита класса 1 гарантирует наличие заземляющего вывода - необходимо подключать корпус к контуру заземления. Работа при температуре выше +40 C недопустима - возможен отказ теплового реле.

Преимущества

• Интегрированное тепловое реле - не нужен отдельный элемент защиты
• Высокая механическая прочность корпуса - выдерживает вибрацию и удары
• Запыленная и влажная среда - IP54 позволяет использовать вне закрытых шкафов
• Простота обслуживания - доступ к контактам и клеммам без демонтажа
• Совместимость с сериями ПМЛ и РТЛ - легко заменить аналогичным изделием

Ограничения применения

• Не подходит для частого пуска (более 60 раз в час) - риск перегрева контактов
• Не применяется в средах с температурой выше +40 C - даже кратковременно
• Нет индикации состояния - нельзя определить, включен ли пускатель, без внешнего контроля
• Однополюсный - управляет одной фазой, не рекомендован для трёхфазных двигателей без дополнительной коммутации всех фаз
• Не имеет функции реверса - для изменения направления вращения нужен двойной пускатель

Примеры использования

• Водяной насос в системе водоснабжения дома или коттеджа
• Вентиляционный агрегат в производственном помещении
• Компрессор для воздушного инструмента на автосервисе
• Малый конвейер в пищевой промышленности
• Циркулярная пила с двигателем 3–4 кВт

Практические советы

• Выбирая пускатель ПМ12-010220 УХЛ3 В, проверьте номинальный ток двигателя - он должен попадать в диапазон 7–10 А. Если ток ниже 7 А - реле может не сработать при перегрузке.
• При монтаже затягивайте винты с усилием 0,4–0,6 Нм - переусиливать нельзя, чтобы не повредить пластиковые клеммы.
• Для работы в холодных помещениях (ниже −25 C) используйте только при наличии отопления - материал корпуса теряет эластичность.
• Если двигатель часто запускается, рассмотрите вариант с частотником вместо этого пускателя - продлит срок службы контактов.
• Артикул 315250 - это оригинальный продукт КЭАЗ. Аналоги могут отличаться по габаритам и параметрам реле - сверьте спецификации перед заменой.
