Пускатель ПМ12-010200 УХЛ4 В, 380В, (1з), РТТ5-10-1, (7-10А)| 312400 | КЭАЗ

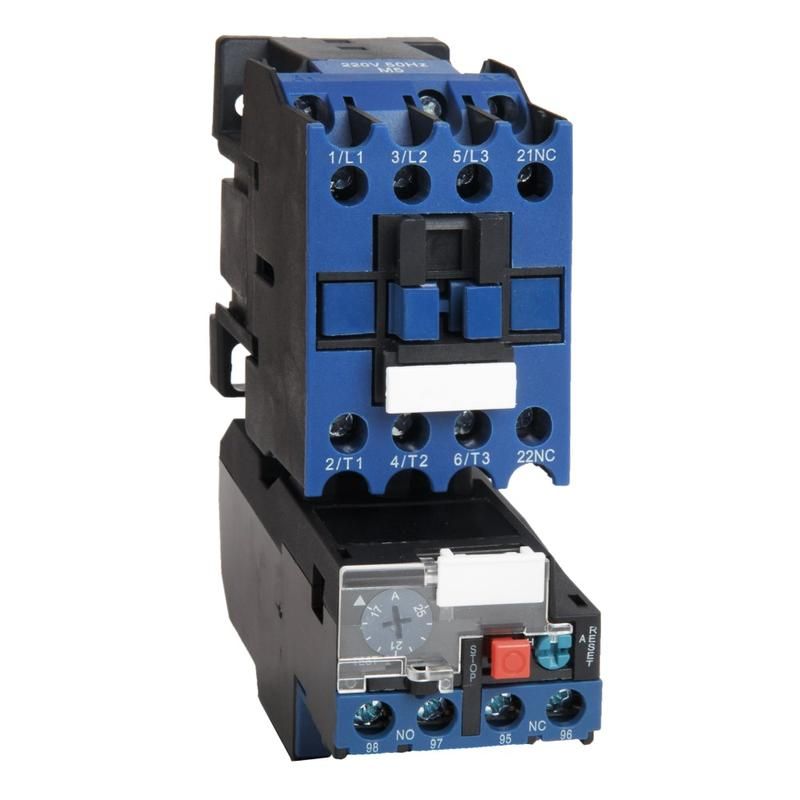

Пускатель ПМ12-010200 УХЛ4 В - это однополюсный пускатель прямого пуска с тепловым реле от КЭАЗ, предназначенный для частых включений и отключения электродвигателей мощностью до 4 кВт в сетях переменного тока 380 В. Артикул 312400 соответствует сериям ПМЛ и РТЛ, что обеспечивает совместимость с типовой аппаратурой КЭАЗ.

Назначение и область применения

Пускатель ПМ12-010200 УХЛ4 В используется для безопасного запуска и остановки однофазных и трёхфазных электродвигателей с номинальной мощностью до 4 кВт. Он применяется там, где требуется частое управление двигателем - например, на насосах, вентиляторах, компрессорах, конвейерах и других устройствах с периодической нагрузкой. Тепловое реле защищает двигатель от перегрева из-за длительной перегрузки.

Технические характеристики

• Номинальное напряжение: 380 В переменного тока (AC)
• Номинальный рабочий ток: 10 А
• Номинальная мощность двигателя: 4 кВт
• Тип управления: катушка 380 В AC
• Защита от перегрузки: да, через встроенное тепловое реле РТТ5-10-1
• Класс защиты теплового реле: Class 10A - срабатывает при токе 10–12,5×Iн за 20 минут
• Степень защиты корпуса: IP00 - без защиты от пыли и воды, требует установки в закрытом щите
• Количество нормально открытых контактов: 1
• Условный ток короткого замыкания: 1 кА - способен выдерживать кратковременные скачки тока до этого значения
• Класс координации: 1 - минимальная степень защиты оборудования от повреждений при КЗ
• Максимальная температура окружающей среды: +40 C
• Способ соединения: винтовые зажимы для проводов
• Индикация: отсутствует - нет светодиодов или лампочек состояния

Совместимость и монтаж

Пускатель ПМ12-010200 УХЛ4 В устанавливается на DIN-рейку 35 мм, как и большинство аппаратов серии ПМЛ от КЭАЗ. Подключение осуществляется через винтовые зажимы - подходят медные жилы сечением до 2,5 мм2. Для работы необходима внешняя цепь управления: катушка срабатывает при подаче 380 В AC на её выводы. Монтаж допускается только в распределительном шкафу с уровнем защиты не ниже IP54, так как сам пускатель имеет IP00.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Тепловое реле РТТ5-10-1 обеспечивает термическую защиту согласно классу 10A, что гарантирует надёжную отсечку при длительной перегрузке. Применение в условиях повышенной влажности и температуры до +40 C разрешено благодаря исполнению УХЛ4 - умеренный и холодный климат с возможностью эксплуатации в помещениях с контролируемой средой.

Преимущества

• Встроенный тепловой реле снижает потребность в дополнительных элементах защиты
• Высокая коммутационная износостойкость - рассчитан на частые включения/выключения
• Совместим с широкой линейкой устройств КЭАЗ - легко заменить или дополнить систему
• Простая конструкция - минимум деталей, высокая ремонтопригодность
• Цена и доступность - продукт массового производства, часто используемый в промышленности

Ограничения применения

• Не предназначен для работы вне закрытого шкафа - IP00 не защищает от пыли, влаги и механических воздействий
• Не подходит для постоянной работы при температуре выше +40 C
• Отсутствие индикации затрудняет диагностику состояния - необходимо использовать внешние индикаторы
• Один контакт - нельзя применять для управления несколькими цепями или реверса
• Не рекомендован для частотных регуляторов или плавного пуска - только прямой пуск

Примеры использования

• Управление маломощными насосами в системах водоснабжения
• Включение вентиляторов в HVAC-системах
• Автоматизация конвейерных линий с периодическим режимом работы
• Подключение компрессоров в воздушных системах
• Запуск станков с небольшой мощностью (токарные, фрезерные) в мастерских

Практические советы

• Выбирайте сечение провода не более 2,5 мм2 - иначе плохо зажмётся в винтовом зажиме
• Обязательно проверьте соответствие напряжения катушки (380 В) - подача 220 В не вызовет срабатывание
• При сборке щита убедитесь, что рядом есть место для теплоотвода - нагрев от контактов влияет на срок службы
• Для удобства обслуживания используйте предохранители перед пускателем - он не защищён от КЗ самостоятельно
• Если нужна индикация - подключите отдельный сигнал от вспомогательного контакта или используйте внешний индикатор
• При замене старого пускателя - проверьте, чтобы новый имел тот же класс защиты теплового реле (Class 10A)
