Пускатель ПМ12-025220 УХЛ3 В, 380В, (1з), РТТ-131, (17-25А)| 315256 | КЭАЗ

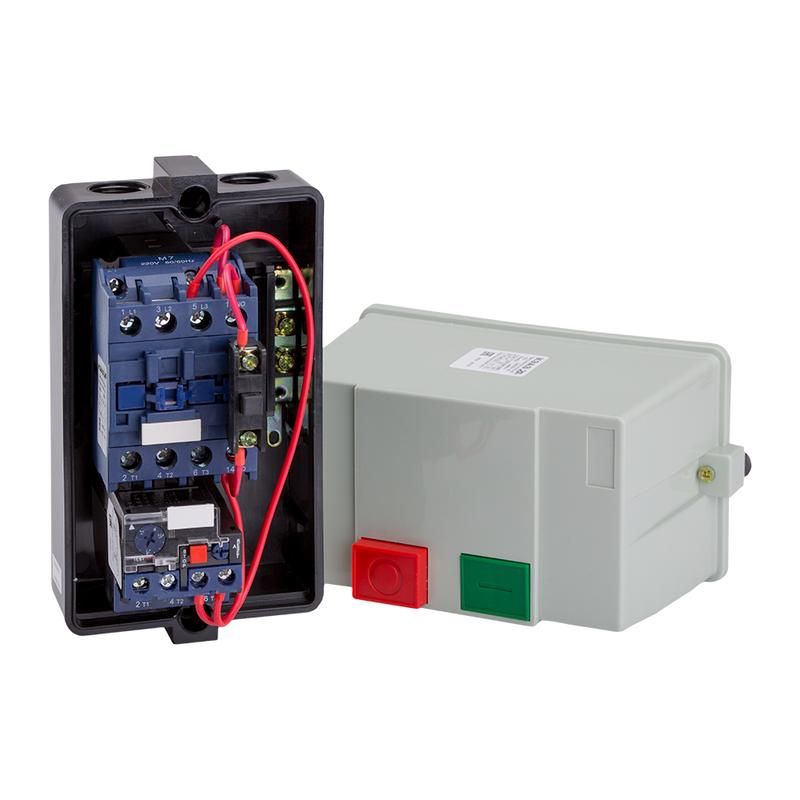

Пускатель ПМ12-025220 УХЛ3 В, 380В, однополюсный, РТТ-131, 17-25А - это устройство для безопасного включения и выключения электродвигателей мощностью до 11 кВт. Произведён КЭАЗ, соответствует серии ПМЛ/РТЛ, предназначен для работы в условиях повышенной запылённости и влажности. Встроено тепловое реле, что делает его полноценной системой защиты и управления.

Назначение и область применения

Пускатель ПМ12-025220 УХЛ3 В, 380В, однополюсный, РТТ-131, 17-25А используется для прямого пуска трёхфазных асинхронных двигателей. Подходит для автоматизации оборудования, где требуется надёжное управление и защита от перегрузок: насосы, вентиляторы, компрессоры, конвейеры, станки с малой и средней мощностью.

Технические характеристики

• Номинальный рабочий ток: 25 А - способен коммутировать нагрузку до этого значения без перегрева.
• Напряжение управления: 380 В переменного тока - катушка срабатывает при таком напряжении, требует совпадения с сетью управления.
• Защита от перегрузки: да, через встроенное тепловое реле РТТ-131 - отключает цепь при длительном превышении тока.
• Контакты: 1 нормально открытый (НО) + 3 нормально закрытых (НЗ) - используются для управления схемами аварийной остановки, индикации состояния, блокировок.
• Степень защиты IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и брызг воды из любого направления.
• Номинальная мощность двигателя: 11 кВт - оптимальная нагрузка для данного пускателя при напряжении 380 В.
• Условный ток короткого замыкания: 3 кА - способен выдерживать кратковременные скачки тока до этой величины без повреждений.
• Класс срабатывания теплового реле: 10 А - время отключения при перегрузке составляет около 10–20 минут при удвоенной токовой нагрузке.
• Максимальная температура эксплуатации: +40 C - не рекомендуется установка в местах с постоянными высокими температурами выше этого порога.
• Способ монтажа: винтовое соединение - крепится на DIN-рейку или плоскую поверхность, провода фиксируются болтами.
• Тип присоединения главной цепи: винтовые зажимы - подходят для медных жил сечением до 10 мм2.
• Световая индикация: отсутствует - состояние устройства необходимо контролировать внешними средствами.

Совместимость и монтаж

Пускатель ПМ12-025220 УХЛ3 В, 380В, однополюсный, РТТ-131, 17-25А совместим с контактными элементами серии ПМЛ и РТЛ. Для монтажа используйте DIN-рейку типа TS35 или крепление на стену с помощью крепёжных отверстий. Главные силовые контакты подключаются винтовыми зажимами - затягивайте болты усилием 0,8–1,0 Нм, чтобы избежать пережима или плохого контакта. Управляющая катушка подключается к сети 380 В AC - важно соблюдать полярность фаз, если используется двухпроводная схема управления. Тепловое реле предварительно настроено на 17–25 А - проверьте соответствие тока двигателя перед вводом в эксплуатацию.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Защита IP54 обеспечивает работу в помещениях с умеренным уровнем влаги и пыли - подходит для цехов, складов, производственных участков. Применение в условиях, превышающих +40 C, снижает срок службы и может вызвать ложное срабатывание теплового реле.

Преимущества

• Цельнолитая конструкция корпуса - устойчивость к механическим воздействиям и долговечность.
• Встроенное тепловое реле РТТ-131 - исключает необходимость отдельного устройства защиты, экономит место в щите.
• Высокая коммутационная износостойкость - рассчитан на десятки тысяч операций включения/выключения.
• Поддержка винтового подключения - удобно для обслуживания и ремонта без специальных инструментов.
• Серия ПМЛ/РТЛ - стандартизована, легко заменяема аналогами других производителей.

Ограничения применения

• Не предназначена для частотного регулирования - работает только в режиме прямого пуска.
• Отсутствие световой индикации - усложняет диагностику состояния без внешних указателей.
• Максимальная температура +40 C - нельзя использовать в нагретых помещениях без принудительного охлаждения.
• Только переменный ток 380 В - несовместим с постоянным током или другими уровнями напряжения управления.
• Однополюсный - управляет одной фазой; для трёхфазных двигателей требуется три таких пускателя или использование трёхполюсного аналога.

Примеры использования

• Автоматический пуск насоса в системе водоснабжения.
• Управление вентилятором охлаждения в печи или сушильной камере.
• Включение компрессора холодильного оборудования в торговом зале.
• Старт станка с ЧПУ после завершения цикла безопасности.

Практические советы

• Выбирайте пускатель ПМ12-025220 УХЛ3 В, 380В, однополюсный, РТТ-131, 17-25А только для двигателей с током не более 25 А. Перегрузка снизит срок службы контактов.
• Проверяйте настройку теплового реле - оно установлено на 17–25 А, но если двигатель потребляет меньше, можно подкорректировать (если позволяет модель).
• При использовании в пыльных помещениях периодически очищайте входные отверстия и зажимы - даже IP54 не гарантирует бесперебойную работу при забитых каналах.
• Для сложных схем управления добавьте кнопочные посты и сигнальные лампы - сам пускатель не имеет индикации.
• При замене старого пускателя сверьте тип контактов: здесь 1 НО + 3 НЗ - это отличается от распространённых моделей с 2 НО+2 НЗ.
