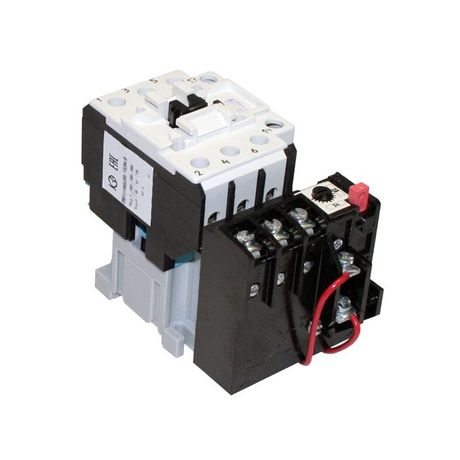

Пускатель ПМ12-040201 УХЛ4 В кат. 24В 1НЗ с реле РТТ-121 34.0А Кашин 050201010ВВ024000610 КашинЗЭА

Пускатель ПМ12-040201 УХЛ4 В - это устройство прямого пуска с тепловой защитой, предназначенное для управления асинхронными двигателями в промышленных системах. Бренд КашинЗЭА реализует эту модель с управлением от сети 24 В переменного тока и встроенным реле РТТ-121, обеспечивающим защиту до 34 А. Артикул 050201010вв024000610 соответствует спецификации для условий умеренного климата.

Назначение и область применения

Пускатель ПМ12-040201 УХЛ4 В используется для безопасного включения и выключения электродвигателей средней мощности. Подходит для автоматизации оборудования, где требуется надёжный прямой запуск: насосы, вентиляторы, компрессоры, конвейеры, станки с нагрузкой до 18,5 кВт. Управление осуществляется через слаботочную цепь 24 В, что позволяет использовать его совместно с PLC, кнопочными пунктами и другими контроллерами низкого напряжения.

Технические характеристики

• Тип: пускатель прямого пуска
• Род тока: переменный (AC), частота 50 Гц
• Напряжение управления: 24 В
• Номинальный ток: 40 А
• Защита от перегрузки: да, с тепловым реле РТТ-121
• Диапазон настройки защиты: 28–34 А
• Мощность при AC-3, 400 В: 18,5 кВт
• Количество вспомогательных контактов: 1 размыкающий (NO), 0 замыкающих
• Степень защиты: IP00 - без внешней защиты, требует установки в корпусе
• Подключение главной цепи: винтовые зажимы
• Подключение цепи управления: винтовые зажимы
• Класс нагревостойкости: класс 20 (время отключения при перегрузке - около 20 минут при удвоении тока)
• Максимальная рабочая температура: +55 C
• Шинный монтаж: возможен
• Индикация: отсутствует

Совместимость и монтаж

Пускатель ПМ12-040201 УХЛ4 В монтируется на DIN-рейку благодаря возможности шинного крепления. Главные силовые контакты подключаются через винтовые зажимы - рекомендуется использовать провода сечением 4–10 мм2. Цепь управления 24 В также подключается винтовыми клеммами; важно соблюдать полярность, хотя она не имеет значения для переменного тока. Для работы с PLC или кнопочным пунктом используйте один из доступных размыкающих контактов. Учитывайте, что IP00 требует обязательной установки в закрытую распределительную коробку или щит.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1 и ГОСТ Р 50030.4.2. Тепловое реле РТТ-121 обеспечивает защиту от длительной перегрузки, предотвращая повреждение двигателя. Наличие класса 20 гарантирует селективное отключение при перегрузках, снижает риск ложных срабатываний. Однако отсутствие степени защиты IP00 делает его небезопасным для открытых площадок - использование вне защищённого корпуса недопустимо.

Преимущества

• Высокая надёжность механических контактов при работе с током до 40 А
• Встроенная термическая защита с регулируемым порогом (28–34 А) исключает необходимость внешнего реле
• Управление от 24 В - совместимо с большинством современных систем автоматизации
• Шинный монтаж ускоряет сборку щитов и снижает количество проводов
• Простая диагностика: наличие одного размыкающего контакта позволяет легко интегрировать сигнал состояния в систему контроля

Ограничения применения

• Не допускается установка в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP00 не предусматривает никакой защиты от окружающей среды
• Нельзя применять при температуре выше +55 C - возможен выход из строя реле или контактной группы
• Отсутствуют замыкающие контакты и индикаторы - нельзя использовать для визуального контроля состояния или создания цепей блокировки без внешних элементов
• Не предназначена для частотного или мягкого пуска - только прямой запуск
• Требуется принудительное охлаждение или хорошая вентиляция в щите при длительной работе на пределе нагрузки

Примеры использования

• Автоматизация водонасосной станции: пускатель управляет двигателем насоса 15 кВт через PLC с интерфейсом 24 В
• Конвейерная линия: включение/выключение привода с использованием кнопки старта/стоп и сигнала аварии через размыкающий контакт
• Вентиляционный модуль: защита двигателя от перегрузки при забитом фильтре с помощью реле РТТ-121
• Щит управления станком: пускатель установлен на DIN-рейку внутри металлического корпуса IP54, управляемый с пульта оператора

Практические советы

• Выбирайте провода сечением не менее 6 мм2 для силовых цепей при максимальном токе 40 А - это минимизирует нагрев и потери
• Проверьте настройку теплового реле перед первым запуском - он должен быть установлен на 30–32 А для двигателя 18,5 кВт
• Обязательно поместите пускатель внутрь герметичного или закрытого щита - даже малая пыль может вызвать пробой в контактах
• При использовании в щитах с высокой плотностью компонентов следите за температурой - не допускайте перегрева более +50 C
• Для удалённого контроля состояния подключите размыкающий контакт к входу контроллера - это позволит получать сигнал “двигатель выключен”
• Не используйте этот пускатель в качестве коммутационного аппарата для постоянного тока - он рассчитан только на переменный ток
