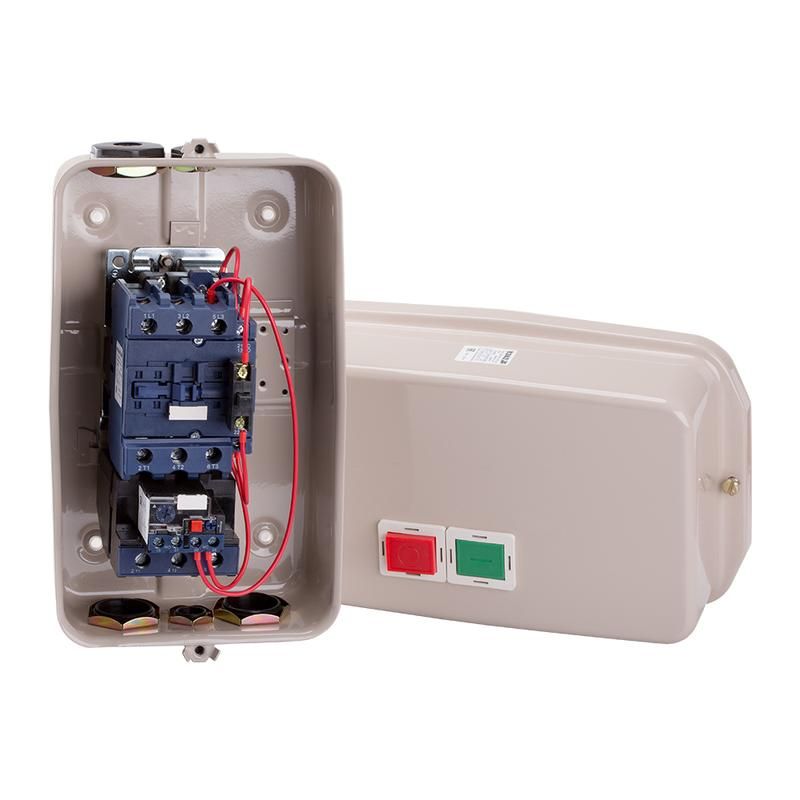

Пускатель ПМ12-040220 УХЛ3 В, 220В, (1з+1р), РТТ-121, (30-40А)| 315260 | КЭАЗ

Пускатель ПМ12-040220 УХЛ3 В, 220В, (1з+1р), РТТ-121, (30-40А) от КЭАЗ - это надёжный аппарат прямого пуска для управления трёхфазными асинхронными двигателями мощностью до 18,5 кВт. Он оснащён тепловым реле и работает в сетях с переменным током 220 В на управление, обеспечивая защиту от перегрузок. Артикул 315260 соответствует серии ПМЛ и РТЛ.

Назначение и область применения

Пускатель ПМ12-040220 УХЛ3 В предназначен для частого включения и выключения трёхфазных электродвигателей. Подходит для автоматизации оборудования, где требуется простой и безопасный запуск: насосы, вентиляторы, компрессоры, конвейеры, станки с малой и средней нагрузкой. Применяется в промышленных условиях с умеренной влажностью и пылью - благодаря защите IP54.

Технические характеристики

• Напряжение управления: 220 В переменного тока (AC)
• Номинальный рабочий ток: 40 А
• Номинальная мощность двигателя: 18,5 кВт
• Количество контактов: 3 нормально открытых (НО) + 1 нормально закрытый (НЗ)
• Тепловое реле: есть, с классом защиты CLASS 10 A
• Условный ток короткого замыкания: 3 кА
• Степень защиты: IP54 - защита от пыли и брызг воды
• Максимальная температура окружающей среды: +40 C
• Род тока: переменный (AC)
• Тип пускателя: прямого пуска (без реверса)
• Класс координации: Class 1 - совместим с обычной защитой по току
• Способ соединения: винтовые зажимы
• Световая индикация: отсутствует

Совместимость и монтаж

Пускатель ПМ12-040220 УХЛ3 В монтируется на DIN-рейку 35 мм или крепится болтами через отверстия в основании. Для подключения используются винтовые зажимы - провода должны иметь жилу сечением до 16 мм2. Обязательно проверьте соответствие сечения проводов и момент затяжки винтов - избыточное усилие повредит контактную группу. Напряжение управления 220 В требует наличия фазы и нуля; нельзя использовать с постоянным током.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1–2012 (IEC 60947-4-1). Тепловое реле обеспечивает защиту от длительных перегрузок, а класс координации 1 гарантирует, что при КЗ не произойдёт повреждения других элементов цепи. Конструкция выполнена в соответствии с классом защиты I - корпус заземляется через клемму PE.

Преимущества

• Высокая механическая износостойкость - рассчитан на 1 млн операций
• Встроенный тепловой реле снижает риск выхода двигателя из строя при перегреве
• Защита IP54 позволяет применять в помещениях с повышенной пылью и влажностью
• Совместим с большинством стандартных DIN-реек и кабельными системами
• Произведён на КЭАЗ - известном заводе с долгой историей производства промышленной автоматики

Ограничения применения

• Не подходит для реверсивных схем - нет дополнительных контактов для переключения направления
• Максимальная температура эксплуатации +40 C - не используется в необогреваемых помещениях зимой при минусовых температурах
• Отсутствуют световые индикаторы - невозможно визуально определить состояние включения без внешнего контроля
• Не предназначен для работы в агрессивных средах (например, химических цехах, солевых испарениях)
• Требуется отдельное устройство защиты от КЗ выше 3 кА - сам пускатель не коммутирует сверхтоки выше этого значения

Примеры использования

• Автоматический насос для подачи воды в систему орошения
• Вентилятор приточно-вытяжной системы в производственном помещении
• Компрессор воздушной сети на сборочном участке
• Конвейерная лента на пищевом производстве
• Шлифовальный станок с двигателем 15…18,5 кВт

Практические советы

• Выбирая пускатель, убедитесь, что номинальный ток двигателя не превышает 40 А - даже если мощность ниже 18,5 кВт, но ток выше, используйте более мощный вариант
• Подключайте питание управления строго к 220 В AC - подключение на 380 В вызовет отказ катушки
• Проверяйте плотность затяжки винтов после первого включения - возможна усадка проводов
• Для удобства обслуживания рекомендуется установить предохранители перед пускателем - они защитят от аварийных токов, которые не отключаются тепловым реле
• При использовании в холодных условиях (ближе к нижнему порогу) допускается прогрев устройства перед первым запуском
