Пускатель ПМ12-040230 УХЛ3 В, 220В, (1з+1р), РТТ-121, (30-40А)| 312445 | КЭАЗ

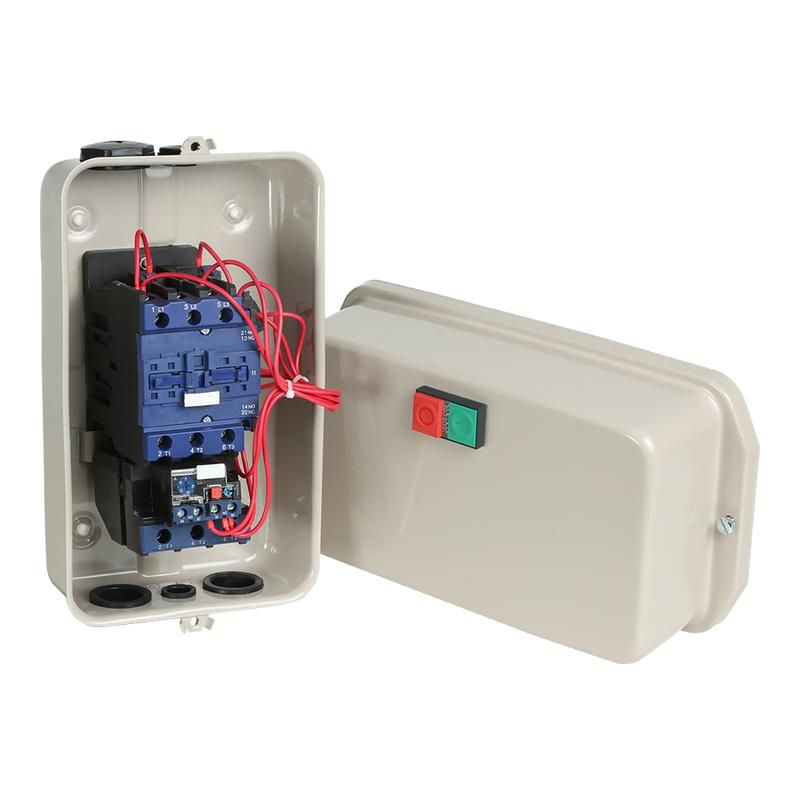

Пускатель ПМ12-040230 УХЛ3 В, 220В, (1з+1р), РТТ-121, (30-40А) от КЭАЗ предназначен для безопасного включения и выключения трёхфазных электродвигателей мощностью до 18,5 кВт. Этот пускатель сочетает в себе контактор и тепловое реле, обеспечивая автоматическую защиту от перегрузки. Артикул 312445 соответствует серии ПМЛ/РТЛ и подходит для промышленного оборудования в условиях повышенной запылённости.

Назначение и область применения

Пускатель ПМ12-040230 УХЛ3 В используется для дистанционного управления трёхфазными асинхронными двигателями. Он применяется там, где требуется надёжное включение/выключение нагрузки с защитой от перегрева - например, на насосах, вентиляторах, компрессорах, конвейерах и станках. Подходит для установки в распределительных щитах, на стендах и в производственных зонах с умеренной влажностью и пылью.

Технические характеристики

• Номинальный ток: 40 А - способен коммутировать нагрузку до 18,5 кВт
• Напряжение управления: 220 В переменного тока (AC) - совместим с большинством промышленных систем управления
• Защита от перегрузки: встроенное тепловое реле РТТ-121 с классом срабатывания CLASS 10 A
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Силовые контакты: 3 пары нормально открытых (НО) - для подключения фаз двигателя
• Вспомогательные контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - для сигнализации и блокировок
• Условный ток короткого замыкания: 3 кА - обеспечивает отказоустойчивость при кратковременных авариях
• Максимальная температура эксплуатации: +40 C - не рекомендуется для установки в жарких помещениях без принудительного охлаждения
• Индикация: один светодиодный индикатор состояния - показывает включённое положение

Совместимость и монтаж

Пускатель ПМ12-040230 УХЛ3 В монтируется на DIN-рейку 35 мм или крепится винтовым способом к плоской поверхности. Электрические соединения выполнены через винтовые зажимы - требуют регулярной проверки затяжки. Для подключения используются провода сечением до 16 мм2. Катушка управления рассчитана исключительно на 220 В AC - нельзя использовать с постоянным током или другими напряжениями. Совместим с контактными элементами серии РТЛ, что позволяет легко заменить реле при необходимости.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р МЭК 60947-4-1 и имеет класс координации 1 - значит, он защищён от импульсных перенапряжений в пределах бытовых и промышленных сетей. Класс защиты CLASS 10 A гарантирует, что тепловое реле сработает при длительном превышении тока на 10–20%, не допуская повреждения двигателя. Конструкция не содержит опасных напряжений на корпусе при правильном заземлении.

Преимущества

• Комбинированная конструкция: контактор + тепловое реле в одном устройстве - экономит место в шкафу
• Высокая степень защиты IP54 - работает в сложных условиях без дополнительного кожуха
• Чёткая индикация состояния - видно, включен ли двигатель, даже при плохом освещении
• Простая замена реле - можно заменить РТТ-121 без демонтажа всего пускателя
• Надёжные винтовые зажимы - обеспечивают долговечный контакт при многократных циклах

Ограничения применения

• Не предназначен для частотного регулирования - только прямой пуск
• Не работает при температуре выше +40 C - требует вентиляции или охлаждения в горячих цехах
• Не подходит для взрывоопасных сред - отсутствует взрывозащита
• Только переменный ток 220 В - нельзя питать от 110 В, 380 В или постоянного тока
• Не имеет функции реверса - для изменения направления вращения нужен второй пускатель

Примеры использования

• Воздушный компрессор на заводе - включение по кнопке, защита от перегрузки при заклинивании
• Циркуляционный насос системы охлаждения - управление с пульта, индикация работы
• Конвейерная лента на пищевом производстве - работа в пыльной среде благодаря IP54
• Вентилятор в помещении с высокой влажностью - устойчив к брызгам и конденсату

Практические советы

• Проверьте сечение кабеля перед подключением - для 40 А используйте медный провод минимум 10 мм2
• Обязательно заземлите корпус пускателя - это требование безопасности
• При установке на DIN-рейку убедитесь, что она прочная - вибрация может ослабить контакты
• Если двигатель часто запускается (более 10 раз в час), учитывайте термические нагрузки - возможно, потребуется более мощный пускатель
• При замене теплового реле выбирайте точно такой же тип - РТТ-121 - и соблюдайте настройку тока срабатывания
• Не забывайте периодически проверять затяжку винтов - особенно после первых 100 циклов включения
