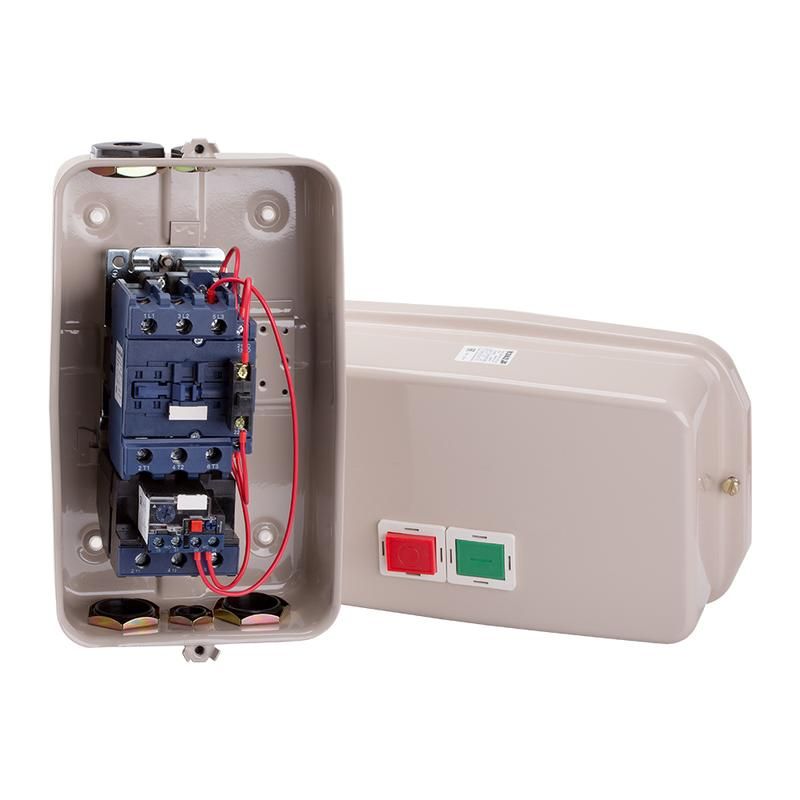

Пускатель ПМ12-063220 УХЛ3 В, 220В, (1з+1р), РТТ-231, (55-70А) КЭАЗ - это электромагнитный пускатель прямого пуска с тепловой защитой, предназначеный для безопасного запуска и остановки двигателей мощностью до 37 кВт. Модель сочетает надежную механическую конструкцию, степень защиты IP54 и совместимость с сетью 220 В, что делает её популярным решением для промышленной автоматизации.

Назначение и область применения

Пускатель ПМ12-063220 УХЛ3 В, 220В, (1з+1р), РТТ-231, (55-70А) КЭАЗ используется для удалённого включения и выключения трёхфазных асинхронных . Он обеспечивает прямой пуск двигателя без снижения напряжения и одновременно защищает его от длительных перегрузок благодаря встроенному тепловому реле РТТ-231. Подходит для установки в распределительных щитах на объектах с высокими требованиями к надёжности.

• Грузоподъёмные механизмы: лифты, краны, элеваторы
• Насосы и вентиляторы
• Тепловые завесы и нагревательные печи
• Обрабатывающие станки и конвейеры
• Системы автоматического ввода резерва (АВР)

Технические характеристики

• Номинальный рабочий ток: 63 А - позволяет управлять двигателями до 37 кВт при напряжении 380 В
• Напряжение катушки управления: 220 В переменного тока - питание от однофазной сети
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - используются для сигналов управления и контроля состояния
• Защита от перегрузки: да, через термическое реле РТТ-231 с классом срабатывания 10A
• Степень защиты: IP54 - защита от пыли и брызг воды из любого направления
• Условный ток короткого замыкания: 3 кА - способен выдерживать кратковременные скачки тока без повреждений
• Класс координации: Class 1 - гарантирует согласованную работу с предохранителями и автоматическими выключателями
• Максимальная температура окружающей среды: +40 C - работает в помещениях с контролируемым микроклиматом
• Род тока: переменный (AC) - не постоянному току

Совместимость и монтаж

Пускатель ПМ12-063220 УХЛ3 В, 220В, (1з+1р), РТТ-231, (55-70А) КЭАЗ монтируется на DIN-рейку шириной 35 мм или жестко фиксируется болтами. Соединение проводов осуществляется через винтовые зажимы - требует качественной затяжки с использованием отвертки. Для работы необходимо подключение трех фаз к контактам силового блока и двухпроводное управление (L/N) к катушке.

Не допускается использование в условиях повышенной влажности без дополнительной герметизации корпуса. Тепловое реле РТТ-231 имеет регулировку тока срабатывания в диапазоне 55–70 А - перед первым запуском проверьте соответствие нагрузке двигателя.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Конструкция выполнена в соответствии с требованиями безопасности класса защиты 1 - все металлические части заземлены через корпус. Отсутствие световых индикаторов исключает риск неверной интерпретации состояния устройства - требуется внешняя система сигнализации.

Преимущества

• Высокая отказоустойчивость благодаря проверенной конструкции серий ПМ12 и РТТ
• Автоматическая защита от перегрузки без необходимости внешних устройств
• Подтверждённая долговечность комплектующих производства КЭАЗ
• Широкий диапазон регулировки теплового реле (55–70 А) - один прибор покрывает несколько типов двигателей
• IP54 обеспечивает применение в полуоткрытых помещениях и на производстве

Ограничения применения

• Не применяется для частотного регулирования скорости - только прямой пуск
• Не рассчитан на работу при температуре выше +40 C - требует принудительного охлаждения или установки в прохладном помещении
• Отсутствуют встроенные индикационные элементы - необходимы внешние кнопочные посты или HMI
• Не рекомендован для взрывоопасных зон - не имеет взрывозащиты Ex
• Требуется точная настройка теплового реле - некорректная установка может вызвать ложное отключение или недостаточную защиту

Примеры использования

• На пищевом комбинате: управление насосом подачи жидкости мощностью 30 кВт
• На складе ЛОЦ: пуск вентилятора системы вентиляции с током потребления 60 А
• В ремонтной мастерской: запуск шлифовального станка с двигателем 37 кВт
• В системе АВР: переключение основного/резервного питания для холодильного оборудования

Практические советы

• Выбирая ПМ12-063220 УХЛ3 В, 220В, (1з+1р), РТТ-231, (55-70А) КЭАЗ, сверьте номинальный ток двигателя с диапазоном реле (55–70 А); если двигатель потребляет менее 55 А - используйте другое реле
• При монтаже соблюдайте момент затяжки винтов - слабый контакт увеличивает нагрев, слишком сильный - деформирует зажим
• Для удобства обслуживания устанавливайте рядом с пускателем кнопочный пункт “Старт” / “Стоп”, даже если он уже есть в системе
• Проверяйте состояние контактов каждые 6 месяцев - особенно при частых пусках (>10 раз/час)
• Не заменяйте оригинальное реле РТТ-231 аналогами без проверки совместимости по времени срабатывания и токовым характеристикам
