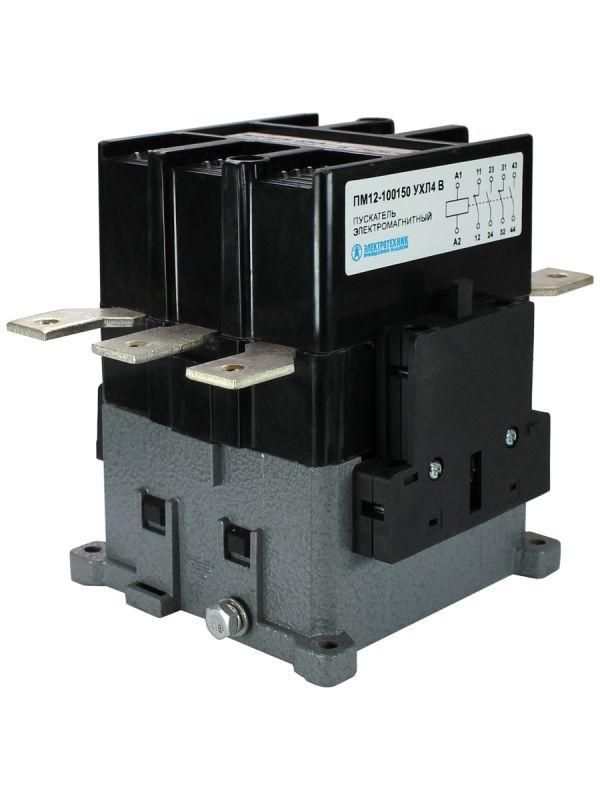

Пускатель электромагнитный ПМ12-100150 УХЛ4 В, 110В/50Гц, 2з+2р, 100А, нереверсивный, без реле, IP20 - ET510954 Электротехник

Электромагнитный пускатель ПМ12-100150 УХЛ4 В, 110В/50Гц, 2з+2р, 100А, нереверсивный, без реле, IP20 от бренда Электротехник предназначен для дистанционного включения и отключения электродвигателей и других мощных нагрузок. Этот пускатель применяется в промышленных системах управления, где важна надёжность и долговечность, особенно там, где требуется частое включение-выключение. Артикул et510954 соответствует модели с болтовым подключением и монтажом на плату.

Назначение и область применения

Пускатель ПМ12-100150 используется для удалённого управления мощными электрическими нагрузками - главным образом, трёхфазными асинхронными двигателями. Он подходит для запуска и остановки оборудования, которое работает в цикличном режиме: насосы, вентиляторы, компрессоры, конвейеры, краны, эскалаторы, тепловые завесы, системы АВР и освещения. Монтируется в электрощиты и шкафы управления, в том числе в составе щитов АВР, УКРМ, ЩОТ и других промышленных комплектных устройств.

Технические характеристики

• Номинальный рабочий ток: 100 А - выдерживает постоянную нагрузку до этого значения в цепях переменного тока.
• Напряжение питания катушки: 110 В переменного тока, 50 Гц - требует именно такого управляющего напряжения для срабатывания.
• Коммутируемая мощность: 40 кВт - максимальная активная мощность нагрузки, которую можно безопасно включать и отключать.
• Количество контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) - используются для сигнализации, блокировок и управления внешними цепями.
• Способ подключения силовых цепей: болтовое - провода крепятся винтами, что обеспечивает прочное и долговечное соединение.
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку или специальную основу внутри щита, не имеет встроенных креплений для стен.
• Степень защиты: IP20 - защищает от предметов больше 12 мм, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах.
• Исполнение: нереверсивное - не позволяет менять направление вращения двигателя; для реверса нужен второй пускатель.
• Тип тока: переменный (AC) - работает только с сетью 50–60 Гц, не совместим с постоянным током.

Совместимость и монтаж

Пускатель ПМ12-100150 рассчитан на монтаж на монтажную плату - он не крепится на DIN-рейку напрямую. Для установки требуется специальный крепёжный элемент или панель с подходящими отверстиями. Подключение силовых проводов выполняется через болтовые зажимы - необходимо соблюдать момент затяжки, указанный в документации производителя. Катушка управления питается от сети 110 В AC, поэтому перед подключением проверьте соответствие напряжения в вашей цепи управления. Контакты 2з+2р позволяют использовать их для создания блокировочных цепей, сигналов состояния или подключения кнопок управления. Пускатель не содержит встроенного теплового реле - для защиты двигателя от перегрузки потребуется отдельно установить реле перегрузки (например, серии ТР).

Безопасность и стандарты

Пускатель ПМ12-100150 соответствует требованиям ГОСТ для промышленных электроустановок. Серия ПМ12 прошла сертификацию на соответствие нормам безопасности для оборудования, используемого в условиях повышенной влажности и температурных колебаний (климатическое исполнение УХЛ4). Применяется в соответствии с правилами устройства электроустановок (ПУЭ) и рекомендациями по использованию аппаратов класса АС-3 для двигателей.

Преимущества

• Высокая механическая и электрическая износостойкость - рассчитан на большое количество циклов включения-отключения.
• Проверенная временем конструкция - серия ПМ12 давно зарекомендовала себя в промышленности России и СНГ.
• Широкая доступность запчастей и аналогов - легко найти замену или дополнительные модули.
• Поддержка расширения функционала - возможно подключение дополнительных контактных приставок для увеличения числа вспомогательных контактов.
• Надёжное болтовое соединение - снижает риск нагрева и окисления контактов при длительной работе.

Ограничения применения

• Не подходит для работы вне помещений - степень защиты IP20 не защищает от пыли, влаги и агрессивной среды.
• Не имеет встроенной тепловой защиты - обязательна установка отдельного теплового реле при управлении двигателями.
• Нереверсивное исполнение - нельзя применять для оборудования, требующего изменения направления вращения, без дополнительного пускателя.
• Требует точного соответствия напряжения катушки - использование 220 В вместо 110 В приведёт к выходу из строя.
• Не предназначен для частотного регулирования - не работает с преобразователями частоты без дополнительных мер защиты.

Примеры использования

• Управление насосом в системе водоснабжения промышленного объекта - включение при достижении нижнего уровня, отключение при верхнем.
• Автоматический запуск вентилятора в системе вентиляции после включения кондиционера.
• Контроль пуска компрессора в холодильной установке пищевой промышленности.
• Часть схемы АВР - переключение между основным и резервным источником питания.
• Управление световым оборудованием на крупном складском комплексе через центральный контроллер.

Практические советы

• При монтаже на плату убедитесь, что площадка жестко закреплена - вибрация может повредить контакты.
• Выбирайте провода с достаточным сечением для 100 А - минимум 25 мм2 медного провода для силовых цепей.
• Проверяйте напряжение на катушке перед первым включением - даже кратковременное превышение 110 В вызывает её перегрев.
• Если пускатель будет работать в условиях частых пусков (более 10 раз в час), убедитесь, что теплоотвод в щите достаточен - перегрев сокращает срок службы.
• Для удобства обслуживания пометьте все контакты: НО, НЗ, L1/L2/L3, T1/T2/T3 - это ускоряет диагностику.
• При необходимости реверса используйте два одинаковых пускателя ПМ12-100150 с взаимной блокировкой - так исключите одновременное включение.
