Пускатель ПМ12-100200 УХЛ4 В, 380В, (2з+2р), РТТ-231, (80-93А)| 312456 | КЭАЗ

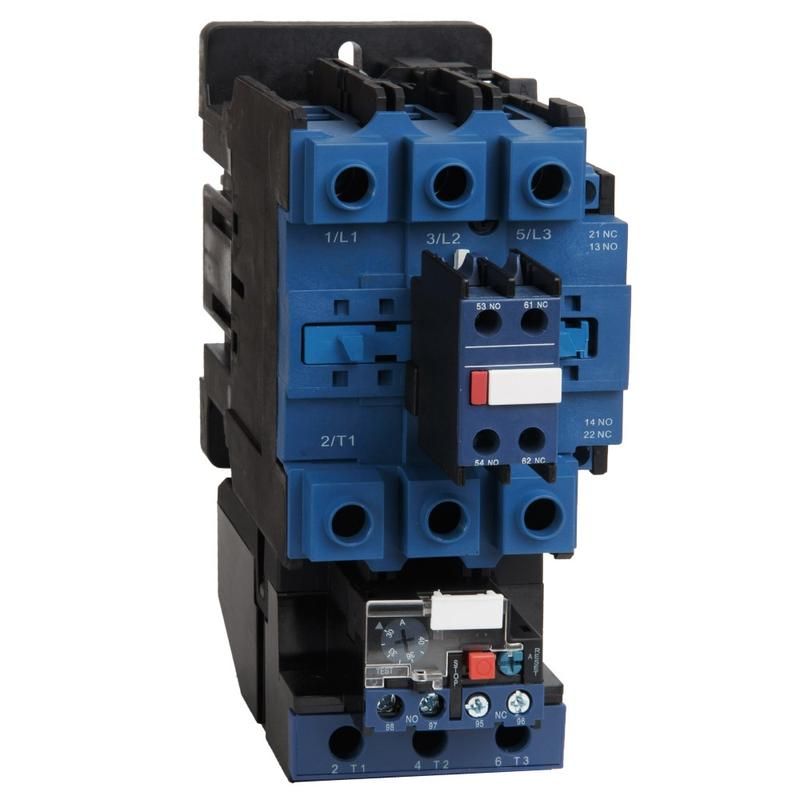

Пускатель ПМ12-100200 УХЛ4 В, 380В, (2 нормально открытых + 2 нормально закрытых контакта), РТТ-231, (80-93А) - это электромагнитный пускатель прямого пуска от КЭАЗ с встроенной тепловой защитой, предназначенный для надёжного запуска и остановки двигателей до 45 кВт в промышленных системах. Артикул 312456 соответствует сериям ПМ12 и РТТ-231.

Назначение и область применения

Пускатель ПМ12-100200 УХЛ4 В используется для прямого включения и выключения трёхфазных асинхронных электродвигателей. Он обеспечивает безопасную работу за счёт встроенного теплового реле, которое отключает двигатель при длительной перегрузке. Подходит для установки в системах управления: насосами, вентиляторами, конвейерами, лифтами, кранами, тепловыми завесами, печами, станками и системами АВР.

Технические характеристики

• Напряжение питания катушки: 380 В переменного тока (AC)
• Номинальный рабочий ток: 93 А
• Номинальная мощность двигателя: 45 кВт
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 2
• Тепловое реле защиты: да, тип РТТ-231, регулируемый на ток 80–93 А
• Условный ток короткого замыкания: 5 кА
• Класс отключения теплового реле: Class 10A (время срабатывания при 7,2×Iн - 10–20 сек)
• Степень защиты корпуса: IP00 - без защиты от внешних воздействий, требует установки в щите
• Максимальная температура окружающей среды: +40 C
• Способ присоединения: винтовые зажимы для главной и управляющей цепи
• Световая индикация: отсутствует

Совместимость и монтаж

Пускатель ПМ12-100200 УХЛ4 В монтируется на DIN-рейку 35 мм или крепится болтами через отверстия в основании. Главные силовые контакты и контакты управления подключаются исключительно винтовым способом - требуется правильный момент затяжки (не переусердствовать!). Для работы необходима внешняя кнопочная станция или контроллер, подающий сигнал на катушку 380 В. Тепловое реле РТТ-231 предварительно установлено и отрегулировано на диапазон 80–93 А; при необходимости можно заменить на другое реле той же серии.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Класс отключения 10A гарантирует защиту двигателя от перегрева при длительном превышении нагрузки. Учитывайте, что степень защиты IP00 требует обязательной установки внутри распределительного шкафа - использование на открытом воздухе или в сырых помещениях без корпуса недопустимо.

Преимущества

• Высокая коммутационная износостойкость благодаря качественным контактам КЭАЗ
• Встроенное тепловое реле РТТ-231 снижает количество компонентов в схеме
• Поддержка токов до 93 А позволяет использовать пускатель для крупных двигателей без дополнительных контакторов
• Совместимость с другими элементами серии ПМ12 - легко заменить или расширить систему
• Надёжная фиксация на DIN-рейке и прочные винтовые зажимы минимизируют риск ослабления соединений

Ограничения применения

• Не предназначен для частотного или плавного пуска - только прямой запуск
• IP00 - нельзя устанавливать вне электрощита, даже в помещении с высокой влажностью
• Работает только при температуре до +40 C; при более высоких значениях возможны ложные срабатывания реле
• Отсутствие индикации - необходимо подключать внешние лампы или светодиоды для контроля состояния
• Не совместим с постоянным током - работает только на переменном напряжении 380 В

Примеры использования

• Управление насосом воды в системе водоснабжения 37 кВт
• Включение вентилятора в системе вентиляции 45 кВт
• Автоматический запуск кранового механизма через кнопочную станцию
• Работа в составе системы АВР - переключение с основного на резервный источник питания
• Управление нагревательной печью с периодическим включением

Практические советы

• Выбирайте пускатель ПМ12-100200 УХЛ4 В, когда нужен надёжный прямой пуск двигателя 45 кВт и есть возможность установить его в закрытом щите
• Проверьте посадочные размеры перед монтажом - пускатель имеет стандартные крепления для DIN-рейки, но проверьте наличие свободного места рядом для проводов
• При использовании в условиях колебаний напряжения рекомендуется дополнительно установить стабилизатор или фильтр помех
• Не используйте этот пускатель вместо контактора с большими токами - он рассчитан максимум на 93 А
• При замене теплового реле РТТ-231 выбирайте аналогичное по классу и диапазону тока - иначе защита будет некорректной
• Обязательно соблюдайте цветовую маркировку проводов: L1/L2/L3 - фазы, N - ноль (если используется), A1/A2 - управление
