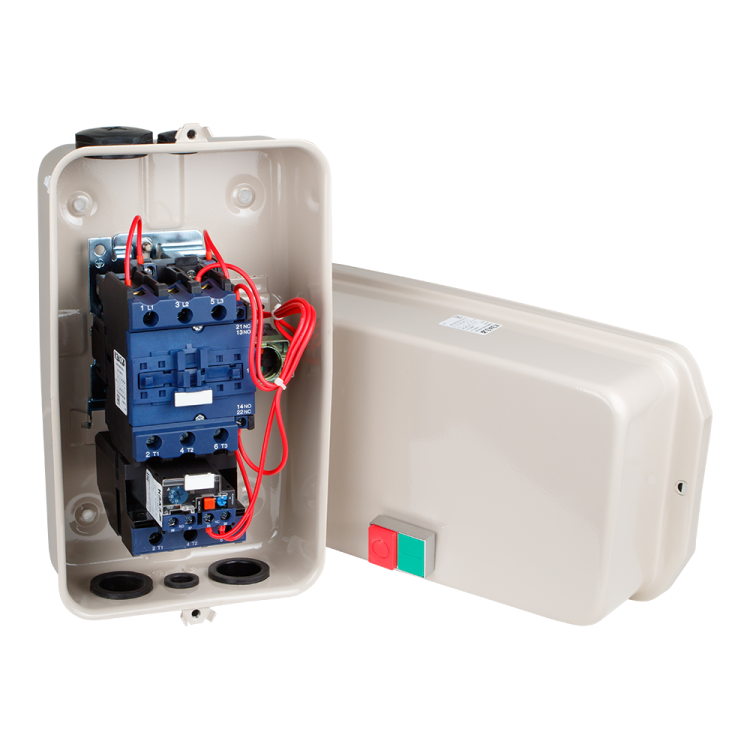

Пускатель магнитный ПМЛ 5220Д 100А 220AC (80-93А) УХЛ3 Б КЭАЗ 110733

Пускатель магнитный ПМЛ-5220Д-100А-220AC-(80-93А)-УХЛ3-Б от КЭАЗ предназначен для безопасного включения и выключения трёхфазных электродвигателей мощностью до 40 кВт. Этот пускатель применяется в промышленных системах с частотой 50/60 Гц, где требуется надёжный прямой пуск и тепловая защита от перегрузки в диапазоне 80–93 А.

Назначение и область применения

Пускатель магнитный ПМЛ-5220Д-100А-220AC-(80-93А)-УХЛ3-Б используется для дистанционного управления трёхфазными асинхронными двигателями. Он обеспечивает прямой пуск - то есть двигатель запускается сразу на полную мощность без плавного ускорения. Подходит для оборудования с постоянной нагрузкой: насосы, вентиляторы, компрессоры, конвейеры, станки.

Из-за класса защиты IP54 и климатического исполнения УХЛ3 пускатель можно применять в помещениях с повышенной влажностью, пылью или колебаниями температур - например, на заводах, в цехах, на складах, в условиях умеренного климата.

Технические характеристики

• Номинальный рабочий ток: 100 А
• Род тока: переменный (AC), 50/60 Гц
• Напряжение питания катушки управления: 220 В
• Количество полюсов: 3
• Номинальная мощность двигателя: 40 кВт
• Диапазон настройки тепловой защиты: 80–93 А
• Класс защиты от перегрузки: 10 А (соответствует времени отключения при перегрузке)
• Степень защиты корпуса: IP54 - защищён от пыли и брызг воды
• Количество контактов: 3 нормально замкнутых (НЗ), 1 нормально открытый (НО), 1 дополнительный НЗ
• Условный ток короткого замыкания: 5 кА
• Максимальное сечение кабеля: 35 мм2
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату (панель)
• Климатическое исполнение: УХЛ3 - для работы при температурах от −40C до +40C
• Нормативный документ: ТУ3427-042-05758109-2008

Совместимость и монтаж

Пускатель магнитный ПМЛ-5220Д-100А-220AC-(80-93А)-УХЛ3-Б монтируется исключительно на монтажную плату или панель. Для установки необходима поверхность с достаточной жесткостью и доступом к контактам. Не предназначена для крепления на DIN-рейку.

Подключение проводов - винтовое. Максимальное сечение кабеля - 35 мм2. Для надёжного контакта используйте наконечники типа НШВИ. Обязательно проверьте соответствие сечения кабеля двигателю и линии питания.

Катушка управления рассчитана на 220 В переменного тока. Не подключайте её к постоянному току или другому напряжению - это повредит устройство.

Безопасность и стандарты

Пускатель соответствует требованиям ТУ3427-042-05758109-2008. Защита IP54 предотвращает попадание пыли и брызг воды внутрь устройства, что снижает риск отказа в сложных условиях. Тепловая защита с регулируемым порогом 80–93 А автоматически отключает питание при длительной перегрузке, защищая двигатель от перегрева.

Устройство имеет коммутационную способность 5 кА - это значит, что он может безопасно отключить ток короткого замыкания до этого значения, если сеть защищена автоматическим выключателем.

Преимущества

• Высокая надёжность благодаря проверенной конструкции КЭАЗ
• Гибкая настройка тепловой защиты - можно точно адаптировать под конкретный двигатель
• IP54 позволяет использовать в средах с пылью и влагой без дополнительного кожуха
• Климатическое исполнение УХЛ3 обеспечивает работу в холодном и влажном климате
• Наличие дополнительных контактов (НО и НЗ) упрощает реализацию схем управления и сигнализации

Ограничения применения

• Не подходит для частотного регулирования - работает только в режиме прямого пуска
• Не предназначен для монтажа на DIN-рейку - требует фиксации на панели
• Не рекомендуется для установки вне помещений без дополнительной защиты от осадков
• Тепловая защита не реагирует на обрыв фазы - нужна дополнительная защита (например, реле контроля фаз)
• Максимальный ток 100 А - не подходит для двигателей выше 40 кВт

Примеры использования

• Промышленный воздушный компрессор мощностью 37 кВт
• Циркуляционный насос в системе охлаждения технологической линии
• Конвейерная лента на пищевом производстве
• Вентилятор системы вентиляции в цеху с высокой запылённостью

Практические советы

• Выбирая пускатель, сверьте номинальный ток двигателя с диапазоном защиты 80–93 А - лучше, чтобы рабочий ток находился в середине этого диапазона.
• При монтаже затягивайте винты усилием, указанным в руководстве - недостаточно или слишком сильно затянутые контакты вызывают нагрев и выход из строя.
• Для долгой службы периодически проверяйте состояние контактов и чистоту внутри корпуса - особенно в пыльных условиях.
• Если в вашей сети часто происходят скачки напряжения, дополнительно установите сетевой фильтр перед катушкой управления 220 В.
• Пускатель ПМЛ-5220Д-100А-220AC-(80-93А)-УХЛ3-Б совместим с другими изделиями серии ПМЛ от КЭАЗ - легко заменить или расширить систему управления.
