Пускатель ПМ12-100220 УХЛ3 В, 380В, (1з+1р), РТТ-231, (80-93А)| 315272 | КЭАЗ

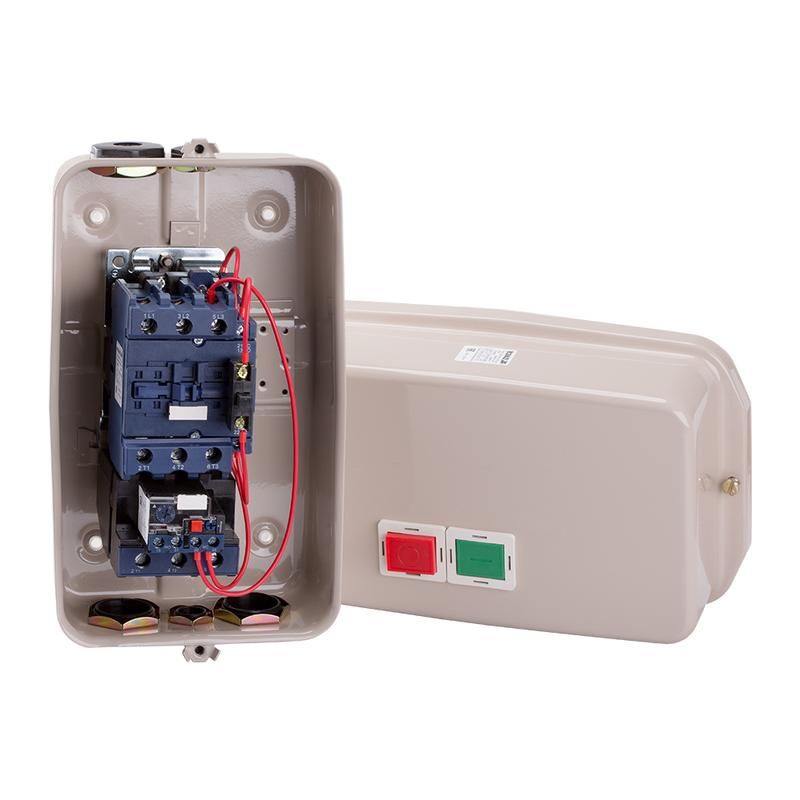

Пускатель ПМ12-100220 УХЛ3 В, 380В, (1з+1р), РТТ-231, (80-93А) КЭАЗ - это устройство прямого пуска для управления асинхронными двигателями мощностью до 45 кВт. Он сочетает в себе контактор и тепловое реле защиты, обеспечивая надёжный запуск и аварийную остановку оборудования. Артикул 315272 относится к серии ПМЛ/РТЛ от КЭАЗ и предназначен для работы в условиях повышенной влажности и пыли.

Назначение и область применения

Пускатель ПМ12-100220 УХЛ3 В используется для включения и выключения трёхфазных асинхронных двигателей с помощью кнопочного поста или автоматического контроллера. Подходит для постоянной работы в циклических режимах: насосы, вентиляторы, компрессоры, конвейеры, станки с ЧПУ. Тепловое реле защищает двигатель от перегрузки и заклинивания ротора.

Технические характеристики

• Номинальное напряжение питания: 380 В переменного тока (AC)
• Номинальный рабочий ток: 93 А
• Мощность управляемого двигателя: до 45 кВт
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 1
• Тепловое реле защиты: да, модель РТТ-231, регулируемый предел 80–93 А
• Степень защиты: IP54 - устойчив к пыли и брызгам воды
• Класс защиты: Class 10A - время срабатывания при перегрузке соответствует стандарту IEC 60947-4-1
• Условный ток короткого замыкания: 5 кА - способен выдерживать кратковременные скачки тока без повреждений
• Максимальная температура окружающей среды: +40 C
• Способ соединения: винтовые зажимы для проводов
• Класс координации: класс 1 - совместим с обычными автоматическими выключателями
• Световая индикация: отсутствует

Совместимость и монтаж

Пускатель ПМ12-100220 УХЛ3 В монтируется на DIN-рейку 35 мм или крепится болтами через отверстия в основании. Для подключения используются медные жилы сечением до 25 мм2. Винтовые зажимы обеспечивают плотный контакт без необходимости специальных инструментов. Катушка управления рассчитана исключительно на 380 В AC - нельзя использовать с другими напряжениями. Контакты подходят для коммутации нагрузки с cosφ ≈ 0.85. Рекомендуется проверить соответствие сечения кабеля и номинала автомата перед установкой.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-4-1 и международному стандарту IEC 60947-4-1. Защита от перегрузки реализована через термореле РТТ-231 с возможностью ручного сброса после остывания. Конструкция обеспечивает безопасную изоляцию токоведущих частей при работе в условиях IP54. Применение в помещениях с высокой влажностью допускается благодаря исполнению УХЛ3 - умеренный и холодный климат.

Преимущества

• Высокая механическая прочность корпуса и надёжные винтовые зажимы снижают риск ослабления контакта
• Тепловое реле РТТ-231 имеет широкий диапазон настройки (80–93 А), что позволяет точно адаптировать защиту под конкретный двигатель
• Класс защиты 10A гарантирует точное срабатывание при длительной перегрузке, минимизируя риск выхода двигателя из строя
• IP54 позволяет применять устройство в цехах, на открытых площадках и в местах с пылью и влагой
• Производитель КЭАЗ использует проверенные материалы и технологии, обеспечивающие долгий срок службы даже при частых пусках

Ограничения применения

• Не предназначена для работы при температуре выше +40 C - требуется принудительное охлаждение или установка в прохладном месте
• Нельзя использовать с постоянным током - катушка управления работает только на 380 В переменного тока
• Отсутствуют световые индикаторы - состояние устройства необходимо контролировать внешними средствами
• Не рекомендуется для частых пусков более 60 раз в час - это может снизить срок службы контактов
• Не подходит для взрывоопасных зон - требует дополнительной защиты в соответствии с ГОСТ Р 51330.10

Примеры использования

• Привод вентиляционной системы на производстве
• Управление насосом для подачи воды в систему орошения
• Пуск компрессора в воздушной сети цеха
• Автоматический контроль конвейера на пищевом предприятии
• Подключение асинхронного двигателя 45 кВт к пульту управления с кнопками “Пуск” и “Стоп”

Практические советы

• При монтаже затягивайте винты зажимов усилием 0.5–0.7 Нм - недостаточно или слишком сильно может вызвать нагрев или повреждение
• Проверьте соответствие номинала теплового реле реальному току двигателя - лучше выбрать значение ближе к верхней границе (например, 90 А для 85 А двигателя)
• Для увеличения срока службы избегайте частых пусков; если двигатель часто запускается - рассмотрите использование частотника
• Обязательно подключите защитный заземляющий провод к клемме PE на корпусе
• При использовании в пыльных условиях периодически осматривайте контакты и очищайте поверхность от налёта
• При замене - убедитесь, что новый пускатель ПМ12-100220 УХЛ3 В КЭАЗ имеет ту же маркировку и тип реле (РТТ-231)
