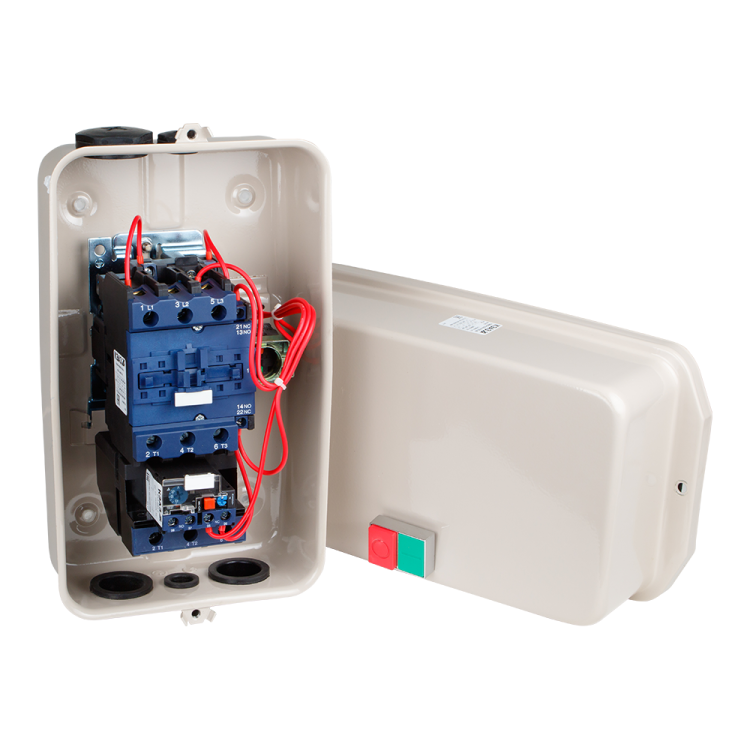

Пускатель магнитный ПМЛ 5220Д 100А 380AC (80-93А) УХЛ3 Б КЭАЗ 110734

Пускатель магнитный ПМЛ-5220Д-100А-380AC-(80-93А)-УХЛ3-Б от КэАЗ предназначен для частого включения и выключения трёхфазных асинхронных двигателей мощностью до 40 кВт. Устройство работает в сетях с напряжением 380 В и обеспечивает защиту двигателя от перегрузки в пределах 80–93 А. Артикул 110734 соответствует сериям ПМЛ и РТЛ.

Назначение и область применения

Пускатель магнитный ПМЛ-5220Д-100А-380AC-(80-93А)-УХЛ3-Б используется для безопасного запуска и остановки электродвигателей в промышленном оборудовании. Подходит для систем, где требуется надёжное управление нагрузкой: насосы, компрессоры, вентиляторы, конвейеры, станки с ЧПУ. Применяется там, где нужна автоматическая защита от перегрузки и возможность удалённого управления.

Технические характеристики

• Номинальный рабочий ток: 100 А
• Род тока: переменный (AC), 50/60 Гц
• Напряжение управления: 380 В
• Количество полюсов: 3
• Диапазон уставок теплового реле: 80–93 А
• Номинальная мощность двигателя: 40 кВт
• Степень защиты: IP54 - защищает от пыли и брызг воды из любого направления
• Климатическое исполнение: УХЛ3 - рассчитан на работу в условиях умеренного и холодного климата, в закрытых помещениях с повышенной влажностью
• Силовые контакты: 3 нормально замкнутых (НЗ)
• Вспомогательные контакты: 1 нормально открытый (НО), 1 нормально замкнутый (НЗ)
• Условный ток короткого замыкания: 5 кА
• Максимальное сечение кабеля: 35 мм2
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату (панель)
• Класс защиты реле: 10 А - время срабатывания при перегрузке согласно стандарту IEC 60947-4-1
• Нормативный документ: ТУ 3427-042-05758109-2008

Совместимость и монтаж

Пускатель магнитный ПМЛ-5220Д-100А-380AC-(80-93А)-УХЛ3-Б монтируется исключительно на монтажную плиту или панель. Для установки требуются два M6 болта. Соединение проводов осуществляется через винтовые зажимы - допускаются медные жилы сечением до 35 мм2. Обязательно соблюдать полярность при подключении катушки управления: питание 380 В подаётся между L1 и N, фазы L1-L2-L3 - к входам силовой части. Не рекомендуется использовать в местах с постоянными механическими сотрясениями - устройство не имеет специальной антивибрационной защиты.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3427-042-05758109-2008 и проектировалось с учётом правил безопасности для оборудования класса IP54. Тепловое реле с уставкой 80–93 А защищает двигатель от длительной перегрузки, снижая риск повреждения изоляции. Максимальный ток короткого замыкания 5 кА позволяет применять пускатель в распределительных щитах с ограниченной мощностью КЗ. Сертифицирован для работы в средах с температурой от −40 C до +40 C.

Преимущества

• Высокая коммутационная способность - надёжно справляется с частыми включениями даже при высоких пусковых токах
• Защита от перегрузки встроенная - не требует внешнего термореле
• Герметичная конструкция IP54 - устойчив к пыли и влаге в цехах
• Климатическое исполнение УХЛ3 - подходит для неотапливаемых помещений в регионах с суровым климатом
• Простая диагностика - наличие вспомогательных контактов позволяет легко интегрировать сигналы в системы контроля

Ограничения применения

• Не предназначена для работы в взрывоопасных зонах - отсутствует взрывозащита
• Не подходит для монтажа на стену или DIN-рейку - только на монтажную плату
• Напряжение управления строго 380 В - нельзя подключать к сети 220 В
• Не регулируемое реле - уставка фиксирована в диапазоне 80–93 А; невозможно изменить порог срабатывания
• Не рекомендовано использование вне закрытых помещений - хотя степень защиты IP54 достаточна, долгосрочное воздействие осадков и прямого солнца недопустимо

Примеры использования

• Автоматизация воздушных компрессоров на заводах
• Управление насосами в системах водоочистки
• Пуск вентиляторов в HVAC-системах
• Контроль движения конвейеров на пищевых производствах
• Подключение электродвигателей к пультам управления в металлообработке

Практические советы

• Проверьте соответствие сечения кабеля - максимальное 35 мм2. Более толстые провода не войдут в зажимы.
• При сборке щита оставьте минимум 50 мм свободного места вокруг устройства для теплоотвода - особенно важно при работе на пределе 100 А.
• Обязательно используйте автономный предохранитель перед пускателем - он защищает от сверхтоков, которые не успевают отреагировать тепловое реле.
• При использовании в условиях повышенной влажности проверяйте состояние контактных групп каждые 6 месяцев - оксидация может вызвать нагрев и отказ.
• При замене аналога - убедитесь, что новый пускатель также имеет UHL3 и IP54. Разница в климатическом исполнении может привести к выходу из строя зимой.
