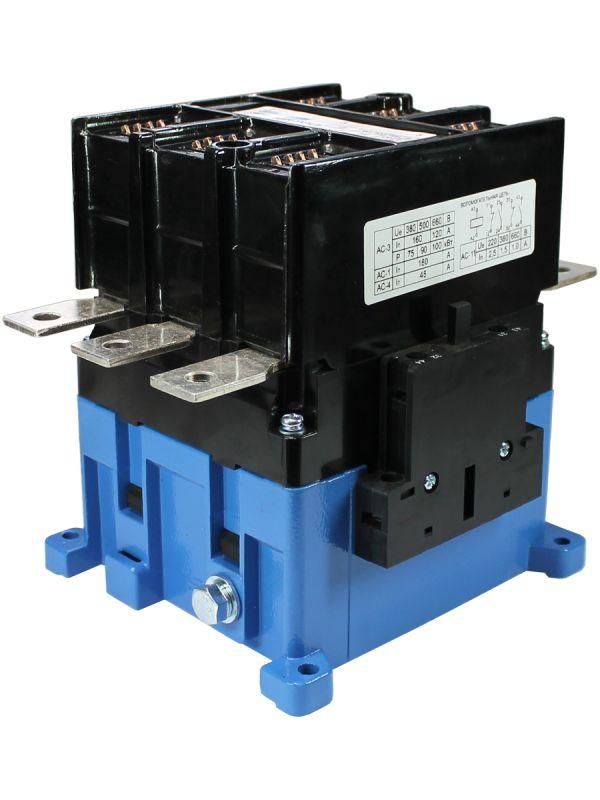

Пускатель электромагнитный ПМ12-180150 УХЛ4 В, 220В/50Гц, 2з+2р, 180А, нереверсивный, без реле, IP20 - ET515882 Электротехник

Пускатель электромагнитный ПМ12-180150 УХЛ4 В - это нереверсивный магнитный пускатель бренда Электротехник с номинальным током 180 А, рассчитанный на работу в сетях 220 В / 50 Гц. Подходит для дистанционного включения и отключения мощных электродвигателей и другого оборудования с активной или смешанной нагрузкой. Артикул et515882 соответствует промышленному стандарту ПМ12 и предназначен для сборки в щитовые устройства.

Назначение и область применения

Пускатель электромагнитный ПМ12-180150 УХЛ4 В используется для удалённого управления включением и выключением электроприёмников с переменным током. Он применяется там, где требуется частое коммутирование нагрузки без механического воздействия - например, при запуске двигателей насосов, вентиляторов, компрессоров, конвейеров, эскалаторов, тепловых завес и станков. Также часто встречается в системах АВР, УКРМ и других промышленных щитах. Модель не имеет встроенного теплового реле - её можно использовать как самостоятельный контактор или дополнять внешними защитными модулями.

Технические характеристики

• Номинальный рабочий ток: 180 А - способен управлять нагрузкой до 90 кВт;
• Напряжение цепи управления: 220 В переменного тока (50 Гц);
• Тип тока: переменный (AC), совместим с сетями 50–60 Гц;
• Количество контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) - подходят для сигнализации, блокировок и обратной связи;
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, но не от воды и пыли; требует установки в закрытом корпусе;
• Подключение силовых контактов: болтовое - надёжно, но требует точного момента затяжки;
• Способ монтажа: на монтажную плату - крепится через отверстия в основании, не предусматривает DIN-рейку;
• Исполнение: УХЛ4 - рассчитан на умеренный и холодный климат, работает при температуре от −40 C до +40 C;
• Коммутационная способность: класс АС-3 - оптимизирован для пуска и остановки асинхронных двигателей.

Совместимость и монтаж

Пускатель электромагнитный ПМ12-180150 УХЛ4 В монтируется исключительно на монтажную плату - он несовместим с DIN-рейками. Для установки необходима металлическая или прочная пластиковая панель с отверстиями под крепёж. Болтовые зажимы силовых контактов требуют использования кабелей с жилами площадью 16–70 мм2. Клеммы управления рассчитаны на провода до 2,5 мм2. Обязательно соблюдайте полярность при подключении катушки - неверное подключение может повредить обмотку. При сборке щита учтите минимальный зазор 50 мм вокруг аппарата для теплоотвода.

Безопасность и стандарты

Пускатель электромагнитный ПМ12-180150 УХЛ4 В соответствует требованиям ГОСТ Р 50030.4.1 и ГОСТ 12449, что гарантирует безопасность работы в промышленных условиях. Сертифицирован для применения в электроустановках до 660 В. Отсутствие встроенной тепловой защиты делает его не самодостаточным для защиты двигателя - необходимо применять внешние термореле или электронные защиты.

Преимущества

• Высокая надёжность - проверенная конструкция серии ПМ12, используемая десятилетиями в промышленности;
• Долгий срок службы - повышенный коммутационный ресурс (более 1 млн циклов включения-отключения);
• Широкая совместимость - легко интегрируется в существующие системы управления благодаря стандартизованным контактным приставкам;
• Устойчивость к колебаниям сети - стабильное срабатывание даже при снижении напряжения на 15 %;
• Простота обслуживания - доступ к контактам и катушке без демонтажа всего устройства.

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 требует герметичного корпуса;
• Не содержит встроенную тепловую защиту - нельзя использовать без внешнего реле перегрузки при управлении двигателями;
• Не поддерживает реверс - для изменения направления вращения нужен второй пускатель или специальный реверсивный контур;
• Требует ручной затяжки болтов - некорректный момент может вызвать нагрев и выход из строя;
• Не рекомендован для частого пуска более 120 раз в час - риск перегрева катушки при сверхчастых циклах.

Примеры использования

• Управление насосом в системе водоснабжения промышленного объекта;
• Включение вентилятора в системе вентиляции цеха;
• Часть схемы АВР в щите оперативного тока (ЩОТ);
• Контактор в составе шкафа управления конвейерной линии;
• Функциональный элемент в УКРМ для коммутации конденсаторных групп.

Практические советы

• Выбирая пускатель электромагнитный ПМ12-180150 УХЛ4 В, убедитесь, что ваша нагрузка не превышает 90 кВт - превышение может привести к свариванию контактов;
• Для длительной работы в условиях высоких температур (например, рядом с печами) предусмотрите принудительное охлаждение или выберите модель с IP54;
• При использовании в системах с частыми пусками (например, лифт или кран) контролируйте количество циклов в час - лучше применять пускатель с увеличенным ресурсом;
• При монтаже на плату используйте антивибрационные прокладки - ударные нагрузки снижают долговечность;
• Проверьте соответствие сечения кабеля и момента затяжки болтов - это ключевой фактор безопасности и надёжности.
