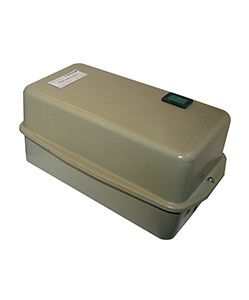

Пускатель ПМА-4220 У2 В 63А кат. 380В 2НО+2НЗ IP54 с реле РТТ-221П 53.5-63А корпусе кнопкой R Электротехник ET002750

Пускатель электромагнитный ПМА-4220 У2 В 380В 2з+2р 63А нереверсивный с реле РТТ-221П 53,5-63,0А IP54 с кнопкой R - это готовое компактное устройство на монтажной плате, сочетающее магнитный пускатель и тепловое реле для безопасного запуска и защиты электродвигателей мощностью до 25,2 кВт. Бренд Электротехник обеспечивает совместимость с промышленными щитами и стандартизованными решениями.

Назначение и область применения

Пускатель электромагнитный ПМА-4220 У2 В 380В 2з+2р 63А нереверсивный с реле РТТ-221П 53,5-63,0А IP54 с кнопкой R предназначен для дистанционного включения и выключения трёхфазных электродвигателей переменного тока. Он защищает двигатель от перегрузки, перекоса фаз, длительного пуска и заклинивания ротора благодаря встроенному тепловому реле РТТ-221П.

• Подходит для управления двигателями насосов, вентиляторов, компрессоров, конвейеров, лифтов, кранов, тепловых завес и станков.
• Используется в составе щитов АВР, УКРМ, ЩОТ, ЩР, ПР и других промышленных комплектных устройств.
• Применяется в легкой, пищевой, металлургической, нефтегазовой, энергетической и горнорудной промышленности, а также в городской инфраструктуре.

Технические характеристики

• Напряжение катушки управления: 380 В переменного тока (AC) - требует питания именно этой величины, несовместим с 220 В.
• Номинальный ток: 63 А - способен коммутировать нагрузку до этого значения без перегрева.
• Коммутируемая мощность: 25,2 кВт при 400 В (класс AC-3) - соответствует типичным задачам управления асинхронными двигателями.
• Количество контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ) вспомогательных; 3 НО силовых - обеспечивают управление и сигнализацию состояния.
• Защита: IP54 - устойчив к пыли и брызгам воды, подходит для помещений с высокой влажностью или загрязнённой средой.
• Тип подключения: винтовые зажимы - надёжное механическое соединение проводов, допускает многократную сборку/разборку.
• Тепловое реле: РТТ-221П с диапазоном регулировки 53,5–63,0 А - точно настроен под номинальный ток пускателя.
• Способ монтажа: на монтажную плату - не имеет крепления на DIN-рейку, требует специальной панели или основания.
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя.

Совместимость и монтаж

Пускатель электромагнитный ПМА-4220 У2 В 380В 2з+2р 63А нереверсивный с реле РТТ-221П 53,5-63,0А IP54 с кнопкой R собран в едином корпусе и рассчитан на установку на монтажную плату. Это значит, что он не крепится на стандартную DIN-рейку. Для монтажа требуется подготовить металлическую или пластиковую панель с отверстием подходящего размера. Кабели подключаются через винтовые зажимы - используйте жилы сечением до 16 мм2. Кнопка R в комплекте - это кнопка “Старт”, она подключается параллельно контактам управления и активирует пускатель при нажатии. Обязательно проверьте соответствие напряжения катушки (380 В) перед подключением - неверное питание вызовет отказ или повреждение устройства.

Безопасность и стандарты

Пускатель электромагнитный ПМА-4220 У2 В 380В 2з+2р 63А нереверсивный с реле РТТ-221П 53,5-63,0А IP54 с кнопкой R соответствует требованиям к промышленному оборудованию для работы в сетях до 660 В переменного тока частотой 50/60 Гц. Компоненты сертифицированы для эксплуатации в соответствии с ГОСТ Р МЭК 60947-4-1 и ГОСТ Р МЭК 60947-5-1. Тепловое реле РТТ-221П обеспечивает защиту согласно ГОСТ 30207. Применение в взрывоопасных зонах не предусмотрено - степень защиты IP54 недостаточна для таких условий.

Преимущества

• Готовый комплект: пускатель и реле уже собраны - снижаются время и риск ошибок при сборке щита.
• Высокая надёжность: конструкция с естественным воздушным охлаждением работает бесшумно и долговечно даже при постоянной нагрузке.
• Удобство обслуживания: все контакты доступны, винтовые зажимы легко проверяются и подтягиваются.
• Универсальность: сочетание с кнопкой R и встроенной защитой делает устройство автономным решением для многих задач.

Ограничения применения

• Не подходит для реверсивных схем - нельзя менять направление вращения двигателя.
• Требует монтажа на плату - не используется с DIN-рейкой, что исключает применение в стандартных щитах без модификаций.
• Катушка управления только на 380 В - невозможна работа от сети 220 В без внешнего преобразователя.
• IP54 не гарантирует защиту от прямого потока воды или погружения - не применяйте в сырых улицах, на открытом воздухе без кожуха.
• Не рекомендован для частотного управления - только для пуска/останова по принципу “вкл/выкл”.

Примеры использования

• Шкаф управления насосной станцией - пускатель включает насос при достижении заданного уровня воды, реле защищает от сухого хода.
• Лифтовой щит - обеспечивает мягкий пуск и остановку кабины, предотвращает перегрев двигателя при частых циклах.
• Конвейерная линия на пищевом предприятии - пускатель запускает ленту после срабатывания датчика, реле отключает при перегрузке.
• Автоматический ввод резерва (АВР): один пускатель управляет основным источником, второй - резервным, реле контролирует ток.

Практические советы

• Проверяйте напряжение на катушке перед первым включением - 380 В +-10%. Подключение к 220 В приведёт к выходу из строя.
• При монтаже на плату соблюдайте минимальные зазоры между пускателем и другими компонентами - теплоотдача важна для долговечности.
• Используйте клеммники или наконечники на проводах - это повысит надёжность винтового соединения и снизит риск нагрева.
• Регулярно проверяйте состояние контактов и подтяжку винтов - особенно после первого месяца эксплуатации.
• Если нужна реверсивная схема - выбирайте два отдельных пускателя или другую модель (например, ПМА-4220 с реверсом).
