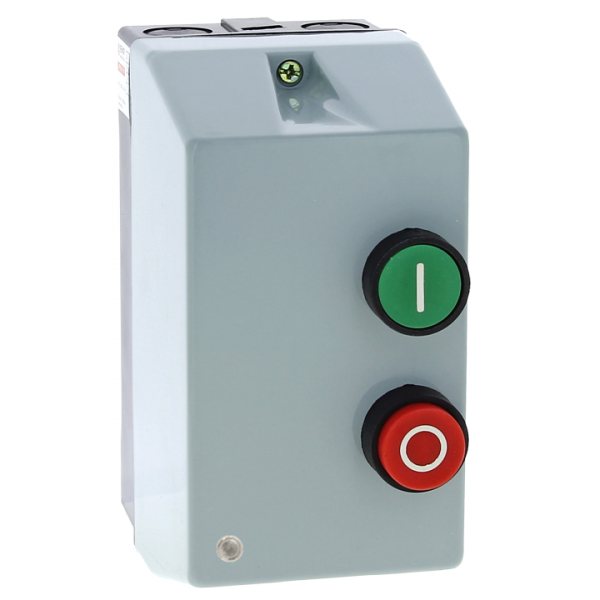

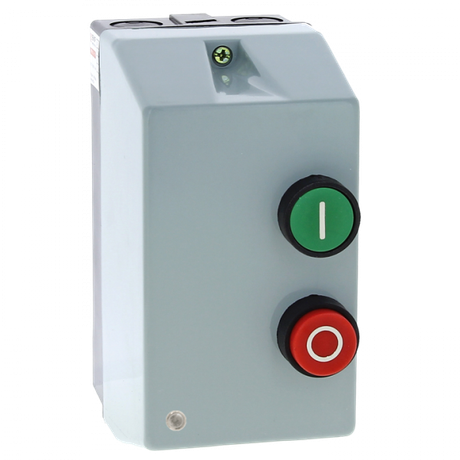

Пускатель магнитный ПМЛ-1230-12А-400В с тепловым реле 9-13А в корпусе IP65, кнопками Пуск/Стоп, индикацией - ctrp-r-12-400v-led EKF

Пускатель в корпусе IP65 КМЭ 12А 400В с релейной тепловой защитой и индикатором от EKF PROxima - это готовое решение для дистанционного запуска и защиты трёхфазных двигателей мощностью до 5,5 кВт. Устройство сочетает контактор, тепловое реле и индикацию в защищённом корпусе, что делает его надёжным выбором для промышленных объектов с высокими требованиями к экологической защите.

Назначение и область применения

Пускатель в корпусе IP65 КМЭ 12А 400В с релейной тепловой защитой и индикатором предназначен для удалённого включения и выключения трёхфазных асинхронных с короткозамкнутым ротором. Он обеспечивает защиту от длительных перегрузок, обрыва фазы и других аварийных режимов работы двигателя. Подходит для установки на станках, насосах, вентиляторах, конвейерах и другом оборудовании, где требуется частый пуск и надёжная защита.

Технические характеристики

• Номинальный ток: 12 А (AC-3, 400 В)
• Мощность двигателя: до 5,5 кВт при 400 В и 230 В
• Напряжение катушки управления: 320–440 В переменного тока
• Количество силовых полюсов: 3
• Диапазон регулировки теплового реле: 9–13 А
• Класс защиты реле: 10 (соответствует IEC 60947-4-3)
• Степень защиты корпуса: IP65 - полностью герметичен против пыли и струй воды
• Номинальный ток короткого замыкания: 1000 А
• Максимальная температура эксплуатации: +40 C
• Климатическое исполнение: УХЛ4 - умеренно холодный и влажный климат
• Максимальное сечение провода: 25 мм2
• Индикатор состояния: один световой сигнал (горит при включенном состоянии)
• Количество нормально открытых вспомогательных контактов: 3
• Способ монтажа: на DIN-рейку или монтажную плату
• Гарантия: 84 месяца

Совместимость и монтаж

Пускатель в корпусе IP65 КМЭ 12А 400В с релейной тепловой защитой и индикатором совместим с любыми системами управления, использующими напряжение 320–440 В AC. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм. Для подключения силовых клемм используются винтовые зажимы - допускаются медные жилы сечением до 25 мм2. Оболочка имеет сальники для герметизации входящих кабелей, исключающие попадание пыли и влаги внутрь устройства. Индикатор легко заметить даже при плохом освещении - он показывает текущее состояние пускателя: горит при включении, гаснет при отключении.

Безопасность и стандарты

Пускатель соответствует ГОСТ Р 50030.4.1-2002 и техническим условиям ТУ 3422-010-70039908-2007. Класс координации 2 гарантирует безопасность при работе с другими аппаратами автоматического управления. Защита IP65 позволяет использовать устройство во влажных помещениях, на улице или в местах с повышенной запылённостью. Тепловое реле с классом 10 обеспечивает точную защиту от перегрева двигателя без ложных срабатываний.

Преимущества

• Цельный корпус с IP65 снижает риск отказа из-за пыли, влаги и механических повреждений
• Встроенные три вспомогательных контакта позволяют реализовать сложные схемы управления без дополнительных модулей
• Интегрированная тепловая защита с регулируемым порогом (9–13 А) защищает двигатель от перегрузок без необходимости внешнего термореле
• Возможность внешнего перезапуска после срабатывания защиты - удобна для автоматизированных систем
• Высокая коммутационная способность (1000 А) обеспечивает надёжность при пуске крупных двигателей
• Длинная гарантия (7 лет) указывает на качество сборки и долговечность компонентов

Ограничения применения

• Не для постоянного тока - работает только с переменным током
• Запрещено использование при температуре выше +40 C; требует принудительного охлаждения или теневой установки в жарком климате
• Катушка управления рассчитана на 320–440 В - нельзя подключать к сетям 220 В без преобразования
• Не рекомендован для частого пуска более 60 раз в час - возможен перегрев контактной группы
• Оболочка не предназначена для погружения в воду - IP65 не равен IP67

Примеры использования

• Автоматическая система подачи воды - управление насосом через пульт с дистанционной остановкой
• Производственный конвейер - пуск и остановка по команде оператора с учётом защиты от заклинивания
• Вентиляция в цеху - работа в условиях высокой влажности и пыли благодаря IP65
• Фрезерный станок - обеспечение безопасности при внезапной остановке и быстром восстановлении работы

Практические советы

• Выбирая пускатель в корпусе IP65 КМЭ 12А 400В с релейной тепловой защитой и индикатором, проверьте соответствие тока нагрузки диапазону 9–13 А - если двигатель потребляет больше, выбирайте модель на 16 А
• При монтаже на DIN-рейку убедитесь, что расстояние между соседними устройствами не менее 10 мм - это необходимо для теплоотвода
• Используйте кабели с медными жилами и качественной оплеткой - алюминий не рекомендуется из-за большего сопротивления и риска нагрева
• После первого включения протестируйте функцию аварийной остановки - она должна работать вне зависимости от положения кнопки “пуск”
• Если устройство установлено на улице, дополнительно защитите место прохода кабеля от прямого воздействия дождя - хотя IP65 защищает корпус, шланги и кабели могут быть источником проникновения влаги
