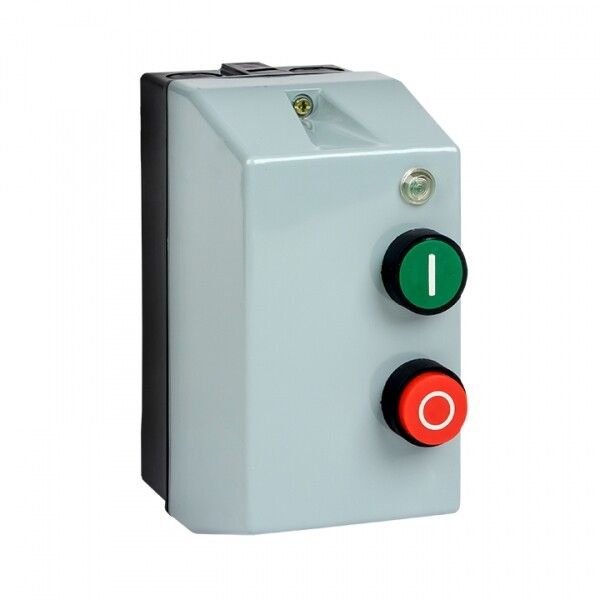

Пускатель магнитный ПМЛ-1230-12А-230В с тепловым реле 9-13А в корпусе IP65, кнопками Пуск/Стоп, индикацией - ctrp-r-12-230v-led EKF

Пускатель магнитный КМЭ 12А 230В с реле термической защиты и индикатором в корпусе IP65 от бренда EKF - это готовое решение для безопасного запуска и защиты трёхфазных двигателей мощностью до 5 кВт. Устройство сочетает контактор, тепловое реле и индикацию в защищённом корпусе, что делает его удобным для установки на DIN-рейку в распределительных щитах.

Назначение и область применения

Пускатель магнитный КМЭ 12А 230В предназначен для дистанционного включения и выключения трёхфазных асинхронных с короткозамкнутым ротором. Он обеспечивает прямой пуск двигателя без снижения напряжения и одновременно защищает его от перегрузок, длительных перегревов и обрыва фазы. Подходит для автоматизации оборудования: насосов, вентиляторов, конвейеров, компрессоров, станков и других механизмов с постоянной нагрузкой.

Технические характеристики

• Номинальный ток: 12 А (при AC-3, 400 В); допустимый ток через контактную группу - до 12 А
• Напряжение катушки управления: 230 В переменного тока (AC)
• Количество силовых полюсов: 3 - полностью соответствует требованиям трёхфазных сетей
• Защита от перегрузки: встроено тепловое реле с регулируемым порогом 9–13 А
• Мощность двигателя: до 5 кВт при 400 В / 3 кВт при 230 В
• Индикация: один светодиодный индикатор показывает состояние включения
• Степень защиты: IP65 - герметичный корпус против пыли и струй воды
• Способ монтажа: крепление на DIN-рейку или монтажная плита
• Максимальное сечение провода: 25 мм2 - позволяет использовать жилы большего диаметра
• Температурный режим: работает при температуре от −25C до +40C; класс исполнения УХЛ4
• Класс защиты реле: 10 - время срабатывания при перегрузке согласовано с типичными двигателями
• Номинальный ток короткого замыкания: 1000 А - совместим с обычными автоматическими выключателями
• Количество нормально открытых (НО) вспомогательных контактов: 3 шт. - можно использовать для сигнализации или блокировок
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

Пускатель магнитный КМЭ 12А 230В легко устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых клемм используются винты - достаточно затянуть провода сечением до 25 мм2. Управление осуществляется через два внешних поста (пуск/стоп), которые уже вмонтированы в корпус. Индикатор встроен в крышку - виден даже при закрытом кожухе. Оболочка имеет сальники для герметизации входящих кабелей, поэтому устройство не требует дополнительной защиты при установке в условиях повышенной влажности или пыли.

Безопасность и стандарты

Пускатель сертифицирован по ГОСТ Р 50030.4.1-2002 и техническим условиям ТУ 3422-010-70039908-2007. Соответствует международному стандарту IEC 60947-4-3. Класс координации 2 гарантирует, что при коротком замыкании повреждается только сам пускатель, а остальная система остаётся целой. Защита IP65 исключает попадание пыли внутрь и устойчивость к направленным струям воды - важно для промышленных помещений, улиц, цехов с мойкой оборудования.

Преимущества

• Цельный модуль - всё в одном корпусе: контактор, реле, индикатор, кнопки, сальники - не требуется собирать систему из отдельных элементов
• Высокая надёжность благодаря проверенной платформе EKF PROxima
• Автоматическая защита от перегрузки и обрыва фазы - продлевает жизнь двигателю
• Возможность внешнего перезапуска после срабатывания реле - не нужен доступ к устройству для восстановления работы
• Индикатор включения даёт наглядную информацию о состоянии системы без тестирования
• Длинная гарантия - 7 лет - указывает на высокую долговечность сборки

Ограничения применения

• Не частотным управлением - только прямой пуск, нельзя использовать с ЧРП
• Максимальная температура окружения - 40 C; при более высоких значениях возможны отказы
• Запрещена работа при напряжении выше 230 В на катушке - риск выхода из строя
• Не рассчитан на частые включения/выключения больше 600 раз в час - может снизить срок службы контактов
• Не подходит для взрывоопасных зон - отсутствует взрывозащита

Примеры использования

• Вентиляционные установки в торговых центрах - пускатель включает вентиляторы по графику
• Насосные станции на водопроводе - защита от сухого хода и перегрузки
• Конвейеры на пищевых производствах - надёжный старт и остановка при аварии
• Оборудование в деревообработке - пуск ленточных пил, шлифовальных машин
• Щитовые помещения на объектах с ограниченным доступом - IP65 позволяет монтировать прямо внутри цеха

Практические советы

• Выбирая пускатель магнитный КМЭ 12А 230В, убедитесь, что ток двигателя не превышает 12 А - особенно при работе на 230 В
• Настройте уставку теплового реле точно по значению тока двигателя (между 9 и 13 А): слишком высокая - потеря защиты, слишком низкая - ложные отключения
• Проверьте соответствие сечения кабеля - используйте медные провода максимум 25 мм2, чтобы избежать перегрева клемм
• При использовании вне помещений обязательно протестируйте герметичность сальников перед первым запуском
• Если двигатель часто запускается - рекомендуются устройства с увеличенным числом операций; этот пускатель оптимален для 10–50 включений в день
• Для сложных систем используйте три НО контакта: один - на индикацию, второй - на сигнал “работает”, третий - для блокировки другого оборудования
