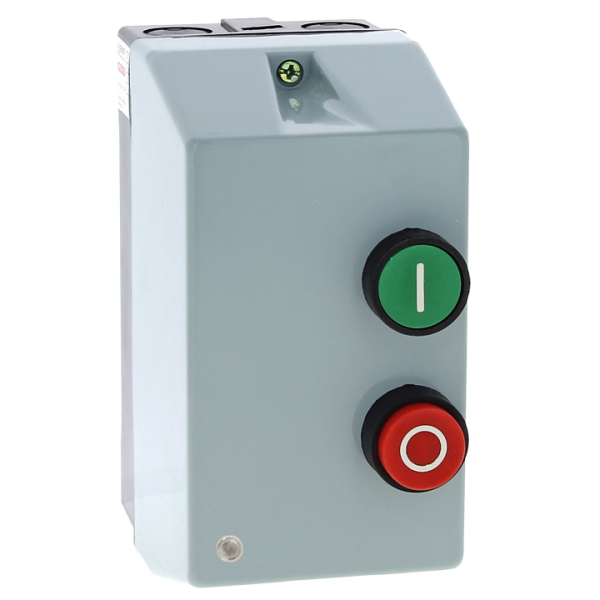

Пускатель магнитный ПМЛ-1230-9А-230В с тепловым реле 7-10А в корпусе IP65, кнопками Пуск/Стоп, индикацией - ctrp-r-9-230v-led EKF

Пускатель магнитный КМЭ 9А 230В с реле тепловой защиты и индикатором в корпусе IP65 от бренда EKF - это готовое решение для безопасного запуска и защиты трёхфазных двигателей мощностью до 2,2 кВт. Устройство сочетает контактор, тепловое реле и индикацию в защищённом корпусе, что делает его удобным для установки на DIN-рейку в распределительных щитах.

Назначение и область применения

Пускатель магнитный КМЭ 9А 230В предназначен для дистанционного включения и выключения трёхфазных асинхронных с короткозамкнутым ротором. Он обеспечивает автоматическую защиту от длительных перегрузок и обрыва фазы благодаря встроенному тепловому реле. Подходит для использования в системах автоматизации: насосах, вентиляторах, конвейерах, компрессорах и других устройствах с периодическим режимом работы.

Технические характеристики

• Напряжение катушки управления: 230 В переменного тока (AC)
• Номинальный рабочий ток: 9 А (AC-3)
• Мощность двигателя: до 2,2 кВт при 230–400 В
• Число силовых полюсов: 3
• Степень защиты: IP65 - герметичный корпус против пыли и струй воды
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Тип подключения: винтовые зажимы, максимальное сечение кабеля - 25 мм2
• Тепловое реле: класс защиты 10, регулируемый порог срабатывания
• Индикация: один светодиодный индикатор состояния (включен/выключен)
• Максимальная температура окружающей среды: +40 C
• Климатическое исполнение: УХЛ4 - умеренно холодный и влажный климат
• Номинальная коммутационная способность при КЗ: 1000 А
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Пускатель магнитный КМЭ 9А 230В совместим с любыми стандартными DIN-рейками согласно IEC 60715. Для подключения используйте провода сечением до 25 мм2 - они надёжно фиксируются винтовыми зажимами без необходимости дополнительных переходников. Оболочка имеет сальники для ввода кабелей, обеспечивающие сохранение степени защиты IP65. Монтаж выполняется одним человеком: достаточно закрепить устройство на рейке и подсоединить три фазы, ноль (при необходимости) и цепь управления 230 В. Индикатор легко проверяет состояние включения даже через крышку щита.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1-2002 и техническим условиям ТУ 3422-010-70039908-2007. Тепловое реле обеспечивает защиту по принципу “время-ток” с классом 10 - то есть допускает кратковременные перегрузки, характерные для пуска двигателя. Компоненты выполнены в соответствии с классом координации 2, что гарантирует отказоустойчивость при импульсных помехах. Корпус IP65 исключает попадание пыли и воды внутрь, снижая риск короткого замыкания в условиях производства или открытых площадках.

Преимущества

• Цельный модуль: контактор, реле и индикатор собраны в одном корпусе - не требуют внешних элементов
• Защита IP65 позволяет использовать в сыром, пыльном или наружном окружении без дополнительных кожухов
• Встроенная индикация даёт наглядную информацию о состоянии без тестирования мультиметром
• Высокая коммутационная способность (1000 А) повышает надёжность при частых включениях
• Автоматический перезапуск после снятия нагрузки - подходящий вариант для бесперебойных процессов

Ограничения применения

• Не применяется для постоянных нагрузок выше 9 А или мощностей более 2,2 кВт - возможен выход из строя теплового реле
• Работает только при температуре до +40 C; при более высоких значениях требуется принудительное охлаждение или установка в прохладном месте
• Не предназначен для взрывоопасных зон - отсутствует сертификат Ex
• Не рекомендован для частого реверса двигателя - контактная группа рассчитана на обычный прямой пуск
• Только переменный ток - нельзя использовать в сетях постоянного тока

Примеры использования

• Насосная станция - управление глубинным насосом в колодце
• Производственный конвейер - запуск и остановка ленты по сигналу PLC
• Вентиляционная система - контроль работы вентилятора в помещении с повышенной влажностью
• Компрессор воздуха - защита от перегрева при длительной работе
• Оборудование на объектах ЖКХ - установка в шкафах на крыше или во дворе

Практические советы

• Выбирая этот пускатель, обязательно учтите посадочные габариты - он занимает 6 постов на DIN-рейке. Убедитесь, что место в щите достаточное.
• При использовании в местах с высокой влажностью дополнительно проверьте плотность затяжки сальников и целостность уплотнений.
• Для долгой службы не допускайте превышения температуры вокруг устройства - особенно важно при групповой установке нескольких пускателей рядом.
• Если двигатель часто запускается, следите за временем между включениями - слишком частые пуски могут вызвать срабатывание теплового реле даже при нормальной нагрузке.
• Проверяйте соответствие сечения кабеля - использование проводов меньше 1,5 мм2 может привести к плохому контакту, больше 25 мм2 - невозможно зажать.
