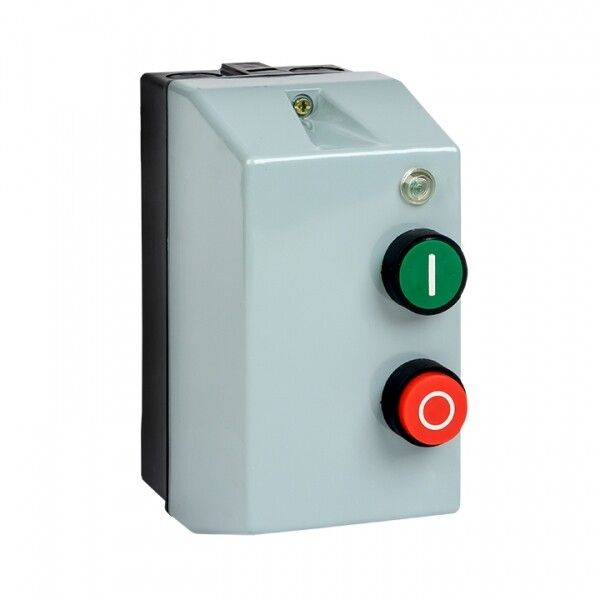

Пускатель магнитный ПМЛ-1230-18А-400В с тепловым реле 12-18А в корпусе IP65, кнопками Пуск/Стоп, индикацией - ctrp-r-18-400v-led EKF

Пускатель магнитный КМЭ 18А 400В с релейной защитой и индикатором в корпусе IP65 от EKF PROxima - это готовое решение для дистанционного запуска и защиты трёхфазных двигателей мощностью до 7,5 кВт. Устройство сочетает контактор, тепловую защиту и индикацию работы в одном герметичном корпусе, что делает его надёжным выбором для промышленных объектов.

Назначение и область применения

Пускатель магнитный КМЭ 18А 400В с релейной защитой и индикатором в корпусе IP65 предназначен для коммутации и защиты трёхфазных асинхронных с короткозамкнутым ротором. Он обеспечивает удалённый пуск, остановку и автоматическую защиту от перегрузок, обрыва фазы и длительных сверхтоков. Подходит для установки на станках, насосах, вентиляторах, конвейерах и других устройствах с периодическим режимом работы.

Технические характеристики

• Номинальный ток: 18 А (AC-3), соответствует нагрузке до 7,5 кВт при 400 В
• Напряжение катушки управления: 400 В переменного тока
• Число силовых полюсов: 3 - для контроля всех трёх фаз двигателя
• Защита от перегрузки: регулируемый предел 12–18 А, класс защиты 10
• Степень защиты корпуса: IP65 - полностью защищён от пыли и струй воды
• Максимальное сечение провода: 25 мм2 - позволяет использовать кабель большего диаметра
• Индикация: один светодиод показывает состояние включения
• Категория короткозамыкательной устойчивости: 3000 А
• Температурный диапазон: от −25C до +40C, климатическое исполнение УХЛ4
• Способ монтажа: DIN-рейка или крепление на монтажную плату
• Тип подключения: винтовые зажимы
• Количество нормально открытых вспомогательных контактов: 3 шт.
• Гарантия: 84 месяца

Совместимость и монтаж

Пускатель магнитный КМЭ 18А 400В с релейной защитой и индикатором в корпусе IP65 совместим с любыми трёхфазными двигателями до 7,5 кВт, работающими на 400 В. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм. Для подключения используйте кабель сечением до 25 мм2 - жилы должны быть хорошо зачищены и плотно затянуты винтами. Обязательно проверьте соответствие напряжения катушки (400 В) вашей цепи управления. Индикатор работает при наличии питания на катушке - он не требует внешнего источника.

Безопасность и стандарты

Пускатель соответствует ГОСТ Р 50030.4.1-2002 и техническим условиям ТУ 3422-010-70039908-2007. Защита от перегрузки выполнена по принципу биметаллического теплового реле, обеспечивающего выдержку времени перед отключением - это исключает ложные срабатывания при пусковых токах. Компоненты проходят тестирование на механическую прочность и термостойкость. Корпус IP65 гарантирует безопасную работу в условиях повышенной влажности, пыли и агрессивной среды.

Преимущества

• Цельный корпус с сальниками снижает риск попадания пыли и влаги внутрь
• Встроенные три НО контакта позволяют реализовать сложные схемы управления
• Интегрированная защита от перегрузки и обрыва фазы - не требуется доп. оборудование
• LED-индикатор даёт наглядную информацию о состоянии пускателя без дополнительных приборов
• Высокая устойчивость к короткому замыканию (3000 А) повышает надёжность системы
• Длинная гарантия (7 лет) указывает на качество сборки и материалов

Ограничения применения

• Не постоянного тока - катушка рассчитана только на 400 В переменного тока
• Максимальная температура окружения - 40 C; при более высоких значениях возможна потеря точности защиты
• Запрещено использование вне помещений без дополнительной защиты от прямого солнечного излучения и осадков
• Не рекомендован для частого пуска (более 120 раз/час) - это сокращает срок службы контактной группы
• Тепловое реле нельзя настраивать ниже 12 А - минимальный порог защиты ограничен конструкцией

Примеры использования

• Автоматический насос в системе водоснабжения - пуск при достижении давления, остановка при перегреве
• Конвейер на пищевом производстве - управление через PLC, защита от заклинивания
• Вентилятор в HVAC-системе - дистанционный запуск с пульта, индикация работоспособности
• Шлифовальный станок - быстрый аварийный останов по кнопке, восстановление после сброса

Практические советы

• Выбирая пускатель магнитный КМЭ 18А 400В с релейной защитой и индикатором в корпусе IP65, убедитесь, что номинальный ток двигателя не превышает 18 А - даже при 7,5 кВт возможны перегрузки при старте
• Настройте тепловое реле точно по току двигателя - лучше немного выше, чем ниже, чтобы избежать ложных отключений
• Проверьте целостность сальников при монтаже - они не меняются, поэтому повреждённый корпус снижает степень защиты
• При использовании в холодных помещениях учтите, что при температуре ниже −25 C возможно изменение чувствительности реле
• Для удобства обслуживания оставьте доступ к винтовым зажимам - не задвигайте пускатель слишком глубоко в щит
• Индикатор горит при включенном контакторе - если он не светится, проверьте питание катушки, а не двигатель
