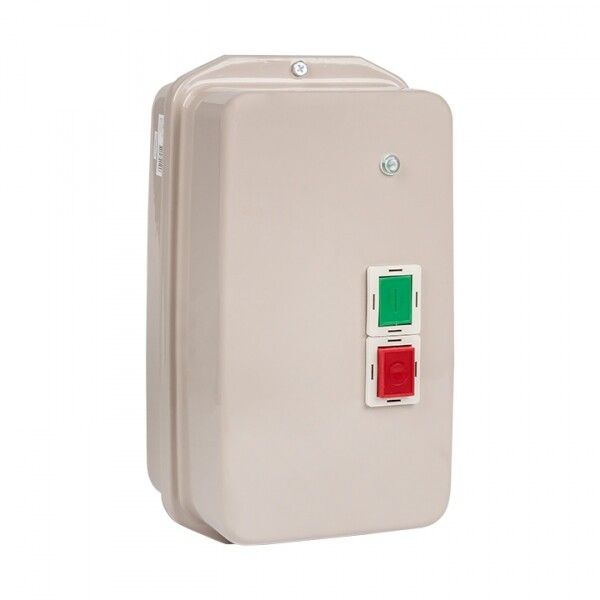

Пускатель магнитный ПМЛ-5230-95А-230В с тепловым реле 80-93А в корпусе IP65, кнопками Пуск/Стоп, индикацией - ctrp-r-95-230v-led EKF

Пускатель магнитный в корпусе IP65 КМЭ 95А 230В с реле термической защиты и индикатором - это готовое решение для безопасного запуска и защиты трёхфазных двигателей в условиях повышенной влажности, пыли и агрессивной среды. Бренд EKF предлагает этот пускатель в серии PROxima как надёжную и сертифицированную альтернативу для промышленного оборудования.

Назначение и область применения

Пускатель предназначен для дистанционного включения и выключения трёхфазных асинхронных с короткозамкнутым ротором. Он обеспечивает прямой пуск двигателя без снижения напряжения и защищает его от длительных перегрузок и обрыва фазы. Подходит для установки на станках, насосах, вентиляторах, конвейерах и других устройствах, где требуется частый запуск и высокая степень защиты.

Технические характеристики

• Номинальный ток: 93 А (при AC-3, 400 В)
• Напряжение катушки управления: 230 В переменного тока
• Мощность двигателя: до 45 кВт при 400 В / 25 кВт при 230 В
• Количество силовых полюсов: 3
• Термореле: диапазон уставок 80–93 А, класс защиты 10
• Номинальный ток короткого замыкания: 5000 А
• Максимальное сечение кабеля: 25 мм2 (винтовые зажимы)
• Индикация: один светодиодный индикатор работы
• Температурный режим: от -25C до +40C, климатическое исполнение УХЛ4
• Степень защиты: IP65 - полностью герметичен против пыли и струй воды
• Способ монтажа: DIN-рейка или крепление на монтажную плату
• Класс координации: 2 (по IEC 60947-4-3)
• Гарантия: 84 месяца

Совместимость и монтаж

Пускатель собран из модульных элементов: контактор КМЭ, тепловое реле РТЭ и металлический корпус с сальниками. Монтаж осуществляется на штангу DIN 35 мм. Для подключения используются винтовые зажимы - достаточно затянуть провода сечением до 25 мм2. Обязательно проверьте соответствие диаметра входящего кабеля сальнику - он рассчитан на стандартные гибкие многожильные жилы. Кнопки управления входят в состав корпуса, количество постов - 6, что позволяет организовать удобное управление даже в сложных системах. Индикатор горит при включенном состоянии, показывает работоспособность системы.

Безопасность и стандарты

Пускатель соответствует ГОСТ Р 50030.4.1-2002 и техническим условиям ТУ 3422-010-70039908-2007. Защита IP65 гарантирует работу в помещениях с высокой влажностью, на открытых площадках, в цехах с брызгами масла или водой. Тепловое реле с классом 10 обеспечивает точную защиту от перегрева двигателя, исключая ложные срабатывания. Компоненты прошли тестирование на механическую прочность и долговременную нагрузку.

Преимущества

• Цельный металлический корпус повышает устойчивость к ударным нагрузкам и вибрациям
• Закрытая конструкция с сальниками исключает попадание внутрь пыли и влаги
• Встроенные индикатор позволяют оперативно определить состояние пускателя без допоборудования
• Высокая коммутационная способность (5000 А) обеспечивает отказоустойчивость при старте крупных двигателей
• Автоматический перезапуск возможен после снятия перегрузки - система восстанавливается без участия человека
• Длинная гарантия (7 лет) указывает на качество сборки и использование проверенных материалов

Ограничения применения

• Не постоянного тока - работает только с переменным током
• Максимальная температура окружающей среды - 40 C; при более высоких значениях необходимо принудительное охлаждение или выбор другого решения
• Термореле имеет ограниченный диапазон регулировки (80–93 А); для меньших токов потребуется другой тип реле
• Корпус не взрывозащищён - нельзя использовать во взрывоопасных зонах
• Не рекомендован для частого пуска более 60 раз в час - риск перегрева контактной группы

Примеры использования

• Промышленный конвейер с асинхронным двигателем 37 кВт в пищевом цехе
• Воздушный компрессор на заводе с частыми включениями
• Насосная станция в канализационном колодце - благодаря IP65 не требует дополнительного кожуха
• Фрезерный станок с автоматическим циклом запуска
• Вентиляционная установка в холодильном складе

Практические советы

• Выбирая пускатель, убедитесь, что номинальный ток двигателя не превышает 93 А - лучше иметь запас 10–15%
• При использовании в местах с частыми перебоями питания используйте внешние кнопки с функцией аварийной остановки - они предусмотрены конструкцией
• Проверяйте плотность посадки сальников перед первым включением - некачественная герметизация выводит IP65 из действия
• При необходимости замены термореле - совмещайте модель РТЭ с этим же корпусом, так как калибровка адаптирована под конкретный диапазон
• Не забывайте периодически осматривать винтовые зажимы - особенно в условиях вибраций, чтобы избежать нагрева контактов
