Рама под панели ЛГ/ЛМА для ВРУ 1800х600хХХХ (Н=1100) SMART | YKV-RAMA1-1800-600 IEK

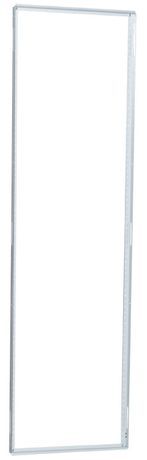

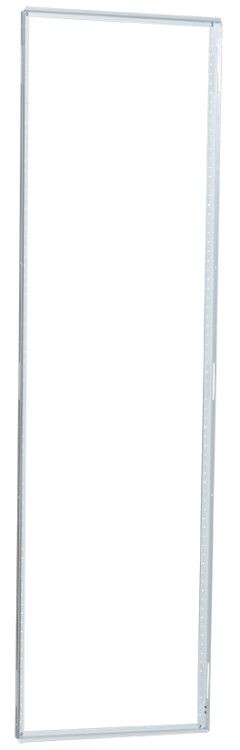

Рама под панели ЛГ/ЛМА для ВРУ 1800х600хХХХ (Н=1100) SMART от IEK предназначена для компактной и надёжной фиксации панелей управления в распределительных устройствах типа ВРУ SMART и ВРУ TITAN. Артикул ykv-rama1-1800-600 обеспечивает точную геометрию монтажа и совместимость со стандартными панелями ЛГ/ЛМА.

Назначение и область применения

Рама под панели ЛГ/ЛМА для ВРУ 1800х600хХХХ (Н=1100) SMART используется для монтажа панелей управления в сборках ВРУ SMART и ВРУ TITAN. Она формирует жёсткий каркас, на который устанавливаются панели ЛГ/ЛМА - такие как рубильники, автоматы, контакторы и другие элементы коммутации. Подходит для промышленных объектов, энергообъектов, цехов с необходимостью компактного и стандартизированного размещения аппаратуры.

Технические характеристики

• Габариты: 1800 мм (высота) × 600 мм (глубина) × 1100 мм (ширина)
• Материал: сталь - прочная, устойчивая к деформациям при нагрузке
• Цвет покрытия: 7035 (серый матовый) - соответствует стандартному цвету корпусов ВРУ
• Полезная высота для установки панелей: 1050 мм - позволяет разместить до трёх стандартных панелей ЛГ/ЛМА
• Тип исполнения: рама под панель - не является корпусом, требует внешней отделки панелями

Совместимость и монтаж

Рама под панели ЛГ/ЛМА для ВРУ 1800х600хХХХ (Н=1100) SMART совместима исключительно с панелями ЛГ/ЛМА, используемыми в сериях ВРУ SMART и ВРУ TITAN. Монтаж осуществляется на предварительно установленный основной каркас ВРУ с помощью болтовых соединений. Крепление панелей происходит через стандартные отверстия по периметру рамы - зазор между панелью и рамой составляет 1–2 мм для свободного ввода и выведения проводов. Убедитесь, что глубина шкафа ВРУ равна 600 мм - иначе возможны проблемы с доступом к задним клеммам.

Преимущества

• Высокая механическая жесткость благодаря стальной конструкции - минимизирует вибрацию и деформацию при длительной эксплуатации
• Стандартные размеры обеспечивают взаимозаменяемость с другими изделиями серии SMART
• Цвет 7035 гармонично сочетается с остальными элементами ВРУ - снижает потребность в доработке внешнего вида
• Чётко ограниченная полезная высота 1050 мм упрощает планирование компоновки оборудования внутри шкафа

Ограничения применения

• Не предназначен для самостоятельного использования - требует установки внутрь ВРУ SMART/TITAN
• Не защищён от внешних воздействий - не имеет степени защиты IP; применяется только во внутреннем помещении
• Несовместим с панелями других типов (например, ЛА, ЛП, ЛЗ) - только с ЛГ/ЛМА
• Не рассчитана на наружную установку или агрессивные среды (влажность >90%, химические пары, пылевые выбросы)

Примеры использования

• Установка в промышленном ВРУ на заводе для размещения автоматических выключателей и тепловых реле
• Формирование секции управления в системе освещения на складском комплексе
• Монтаж в модульных щитах для контроля насосных станций

Практические советы

• Перед монтажом проверьте соответствие толщины стенок шкафа ВРУ - рама должна плотно входить без люфта
• При использовании нескольких рам в одном шкафу соблюдайте вертикальный интервал не менее 50 мм между ними для прокладки кабелей
• Не затягивайте крепёж слишком сильно - это может повредить резьбу в стали или вызвать перекос панелей
• Для удобства обслуживания рекомендуется располагать наиболее часто используемые панели в нижней части рамы
