Рамка 1-м 2мод. + суппорт для парапетного кабельного канала C-Line EKF sup-2-105-50

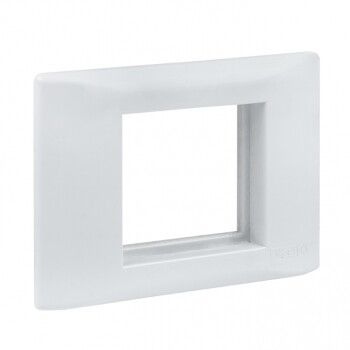

Рамка с суппортом на 2 модуля (1 пост) для парапетного кабельного канала C-Line от EKF (артикул sup-2-105-50) предназначена для установки модульных устройств внутри парапетного кабельного канала, обеспечивая удобный доступ к розеткам, выключателям и другим элементам управления без нарушения целостности отделки.

Назначение и область применения

Эта рамка используется исключительно в составе парапетного кабельного канала C-Line. Она служит основанием для монтажа двух модульных электроустановочных изделий - например, одной розетки 45×45 мм и одного выключателя 22,5×45 мм - или двух одинаковых модулей. Применяется там, где требуется скрытая прокладка кабелей и одновременно - наличие точек подключения на уровне подоконника или рабочей поверхности: в офисах, лабораториях, производственных зонах и медучреждениях.

Технические характеристики

• Тип изделия: рамка с суппортом для модульных устройств
• Формат установки: 2 модуля (1 пост)
• Габариты: ширина 93 мм, высота 45 мм
• Диаметр отверстия под кабельную трубу: 45 мм
• Материал корпуса: поливинилхлорид (ПВХ) без галогенов
• Покрытие: оцинкованная сталь (для усиления жесткости суппорта)
• Цвет: белый

Совместимость и монтаж

Рамка совместима только с парапетными кабельными каналами серии C-Line от EKF. Устанавливается внутрь профиля канала до фиксации крышки. Для монтажа необходимо:

• Заранее подготовить отверстие в стене или перегородке под диаметр 45 мм для входа/выхода кабелей;
• Убедиться, что установленный кабельный канал имеет соответствующую глубину и прочность для нагрузки от установленных устройств;
• Использовать только модульные устройства стандарта 45×45 мм или 22,5×45 мм - другие форматы не подходят;
• Не затягивать болты слишком сильно - это может деформировать ПВХ-рамку.

Безопасность и стандарты

Материал рамки - ПВХ без галогенов - снижает токсичность продуктов горения при возгорании, что важно для помещений с повышенными требованиями к безопасности: больницы, школы, офисы. Соответствует общим нормам для внутренней электромонтажной аппаратуры, однако не является герметичным или взрывозащищённым решением.

Преимущества

• Обеспечивает чистый внешний вид: все провода остаются внутри канала, никаких открытых участков на стене.
• Поддерживает распределение нагрузки за счёт металлического оцинкованного суппорта - предотвращает прогиб при установке тяжёлых устройств.
• Легко заменяема: при необходимости можно демонтировать крышку канала и заменить рамку без вскрытия всей системы.
• Белый цвет легко сочетается с большинством интерьеров и не требует покраски после монтажа.

Ограничения применения

• Не применяется вне парапетных кабельных каналов C-Line - несовместима с другими системами (например, KVT, Schneider Electric).
• Не предназначена для установки в условиях постоянной влажности, прямого попадания воды или на улице - материал ПВХ не рассчитан на IP-защиту выше базовой.
• Не рекомендуется использовать для мощных устройств свыше 16 А без проверки допустимой тепловой нагрузки канала.
• Не подходит для многожильных кабелей с диаметром более 8–10 мм - риск повреждения изоляции при протяжке через отверстие 45 мм.

Примеры использования

• На уровне подоконника в офисе - две розетки для подключения компьютера и принтера.
• В лаборатории - выключатель освещения + розетка для тестового оборудования.
• В медицинском кабинете - одна розетка для аппарата и второй модуль для кнопки вызова персонала.

Практические советы

• Перед монтажом проверьте, чтобы внутренняя часть кабельного канала была чистой - пыль и острые края могут повредить изоляцию проводов.
• Если планируете установить два устройства, выбирайте модели с одинаковым шагом крепления - это упрощает сборку.
• Не используйте саморезы длиннее 12 мм - они могут задеть внутренние провода в канале.
• Для частых изменений конфигурации лучше заранее предусмотреть запасное место в канале - замена рамки занимает меньше времени, чем переделка всего участка.
