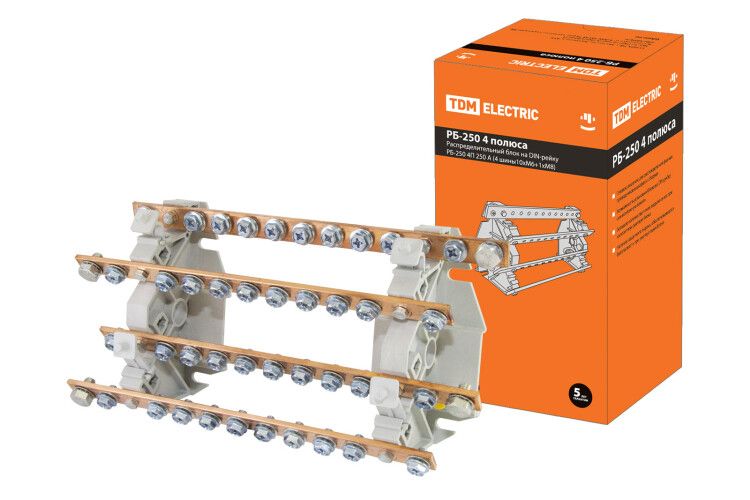

Распределительный блок на DIN-рейку РБ-250 четырехполюсный 250А (4 шины 10xM6+1хM8) - SQ0823-0009 TDM

Распределительный блок на DIN-рейку РБ-250 четырехполюсный 250А (4 шины 10xM6 + 1xM8) от TDM ELECTRIC предназначен для надежного распределения тока в электрощитах промышленных и энергетических объектов. Блок обеспечивает компактное и безопасное подключение до 44 отводных линий с использованием жестких или гибких проводников сечением 6–8 мм2.

Назначение и область применения

Распределительный блок РБ-250 четырехполюсный 250А используется для организации централизованной системы распределения электроэнергии внутри щитов. Подходит для подключения отводных линий от основного кабеля к групповым автоматам, контакторам, тепловым реле и другому оборудованию. Применяется в промышленных установках, на объектах энергоснабжения, в системах управления технологическими процессами.

Технические характеристики

• Максимальный номинальный ток: 250 А
• Количество полюсов: 4 (L1, L2, L3, N)
• Шины: 4 медные токоведущие шины (99,9% Cu) + 1 отдельная N-шина
• Количество зажимов на один полюс: 11 (всего 44 точки подключения)
• Подключаемые проводники:
  • Жесткий однопроволочный/многопроволочный: 6–8 мм2
  • Гибкий многопроволочный с наконечником: 6–8 мм2
• Параметры крепления: 15,1 модуля (DIN-рейка 35 мм)
• Материал корпуса: самозагасающий полиамид PA6.6
• Зажимы: M6 (для фазных шин), M8 (для нулевой шины)

Совместимость и монтаж

Распределительный блок РБ-250 четырехполюсный 250А монтируется на стандартную DIN-рейку типа TS35. Для дополнительной фиксации возможно крепление на монтажную плату с помощью комплектных болтов. Все зажимы доступны с лицевой стороны - подключение проводов выполняется без демонтажа блока. Каждый зажим затягивается ключом на 10 мм (для M6) и 13 мм (для M8). Убедитесь, что сечение провода соответствует заявленному диапазону - использование меньших или больших проводников снижает надежность соединения.

Безопасность и стандарты

Корпус изготовлен из материала PA6.6, не поддерживающего горение, что соответствует требованиям UL94 V-0. Все токоведущие части защищены металлическим экраном, исключающим случайное прикосновение. Отдельная N-шина вынесена в сторону и имеет повышенный контактный размер (M8), что повышает надежность нулевого соединения. Соответствует требованиям IEC 60947-7-1 для распределительных устройств.

Преимущества

• Высокая плотность подключений: 44 точки на одном блоке при минимальной занимаемой ширине (15,1 модуля)
• Медные шины высокой чистоты (99,9%) обеспечивают низкое переходное сопротивление и долговечность
• Удобство обслуживания: все зажимы доступны спереди, не требуют снятия крышки
• Стандартные крепления позволяют использовать одинаковые инструменты для всех типов подключений
• Защитный экран предотвращает риск поражения током при работе рядом с блоком

Ограничения применения

• Не предназначено для работы в условиях постоянного воздействия воды, масла или химически активных сред - требуется дополнительная герметизация щита
• Не рекомендуется применять в сетях с напряжением выше 1000 В переменного тока
• Не допускается подключение проводников сечением менее 6 мм2 или более 8 мм2 - это вызывает перегрев или плохой контакт
• Не является заменой коммутационному аппарату - не имеет функций отключения или защиты

Примеры использования

• Распределение фазного напряжения 400 В между несколькими станками на сборочном участке
• Объединение выходов нескольких частотных преобразователей перед подачей на двигатель
• Централизованное подключение нулевых проводников от группы автоматов в распределительном щите
• Создание шины питания для освещения и вентиляции в производственном цехе

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте кабельные наконечники для гибких проводов, чтобы избежать деформации жил
• Затягивайте зажимы равномерно: M6 - момент около 1,5 Нм, M8 - около 2,5 Нм; переусиливать нельзя
• При установке нескольких блоков РБ-250 четырехполюсный 250А оставляйте минимум 10 мм свободного пространства между ними для теплоотвода
• Используйте этикетки для каждой точки подключения - особенно важно при большом количестве отходящих линий
• Этот блок совместим с другими изделиями серии РБ от TDM ELECTRIC - можно комбинировать с блоками 160 А и 200 А в одном щите
