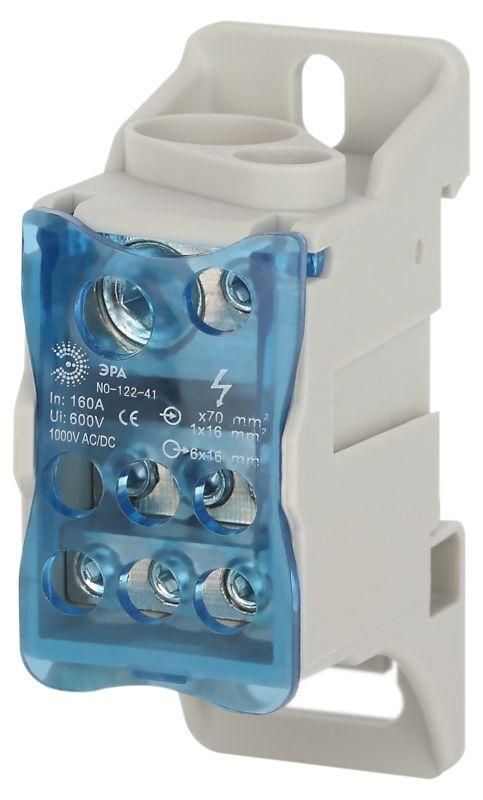

Распределительный блок на DIN-рейку NO-122-41 РБД-160А | Б0051115 ЭРА

Распределительный блок на DIN-рейку РБД-160А NO-122-41 от ЭРА предназначен для равномерного распределения тока от одного мощного провода на несколько более тонких — удобное решение для организованного монтажа в щитах. Этот блок сочетает прочность, безопасность и простоту установки, особенно когда требуется надёжное соединение сечений до 25 мм².

Назначение и область применения

Распределительный блок РБД-160А NO-122-41 используется для разделения основного токоведущего проводника на восемь отходящих линий. Подходит для распределения нулевых, фазных и заземляющих проводников в силовых шкафах, распределительных щитах жилых и промышленных объектов. Часто применяется для формирования главной заземляющей шины (ГЗШ) или нулевой шины (N-шин) там, где важно минимизировать количество одиночных соединений.

Технические характеристики

• Номинальный ток: 160 А — выдерживает длительную нагрузку без перегрева;
• Номинальное напряжение: 690 В — рассчитан на работу в сетях переменного тока до 690 В;
• Способ подключения: винтовой — надёжное механическое соединение с помощью болта с шестигранной головкой;
• Число подключений: 8 — семь точек для проводов до 16 мм² и одна — для провода до 25 мм²;
• Материал токоведущих частей: лужёная латунь с высоким содержанием меди — обеспечивает низкое переходное сопротивление и устойчивость к окислению;
• Корпус: негорючий полиамид 6.6 с антипиренами — не поддерживает горение, сохраняет форму при температуре до +120 °C;
• Защита контактов: да — прозрачная крышка исключает случайное прикосновение к токоведущим частям;
• Способ монтажа: на DIN-рейку 35 мм — совместим с типовой монтажной системой шкафов.

Совместимость и монтаж

Распределительный блок РБД-160А NO-122-41 крепится на стандартную DIN-рейку шириной 35 мм с помощью универсального защёлкивающего механизма. Также возможно крепление на плоскую поверхность через отверстия в основании. Для монтажа используйте отвёртку с шестигранником — болты имеют скруглённую резьбу, чтобы не повредить жилы при затяжке. Не допускается использование проводов меньше 6 мм² — они не будут надёжно зажаты. Провод сечением 25 мм² подключается только в одну из восьми точек — остальные предназначены для проводов до 16 мм².

Безопасность и стандарты

Конструкция соответствует требованиям безопасности для внутренней установки в электрощитах. Негорючий корпус и прозрачная крышка снижают риск возгорания и поражения током. Отсутствие открытых токоведущих частей после установки крышки делает блок безопасным даже при доступе к щиту без отключения питания. Соответствует общепринятым нормам для оборудования класса IP20 — не имеет защиты от брызг и пыли, поэтому не рекомендован для открытых площадок.

Преимущества

• Уменьшение числа проводов в щите — вместо множества ответвлений один блок заменяет до семи отдельных клемм;
• Стабильное соединение благодаря цельной латунной шине — минимальное переходное сопротивление и низкая тепловая нагрузка;
• Легкий визуальный контроль — прозрачная крышка позволяет проверить качество затяжки без вскрытия;
• Экономия места — компактный размер позволяет разместить блок даже в плотно заполненных щитах;
• Долговечность — материал корпуса и покрытие латуни устойчивы к коррозии и механическому износу.

Ограничения применения

• Не предназначен для работы вне помещений — отсутствует защита от влаги и пыли (IP20);
• Не подходит для проводов менее 6 мм² — зажимы не обеспечивают надёжного контакта;
• Не является автоматическим устройством — не имеет функций коммутации, защиты или отключения;
• Не рассчитан на постоянную перегрузку выше 160 А — превышение тока вызывает перегрев и выход из строя;
• Одна точка подключения — только для провода до 25 мм²; другие точки — максимум 16 мм².

Примеры использования

• Главная заземляющая шина в этажном щите — один провод от контура заземления разводится на 7 квартирных заземлителей;
• Распределение нуля в промышленном шкафе — от основного N-проводника 25 мм² питается 7 потребителей по 10–16 мм²;
• Подключение нескольких датчиков или реле к одной фазе — вместо тройников используется единый блок;
• Модернизация старого щита — замена хаотичных скруток на аккуратную систему с РБД-160А NO-122-41.

Практические советы

• Перед монтажом проверьте сечение всех подключаемых проводов — не используйте провода меньше 6 мм² и больше 25 мм²;
• Затягивайте болты равномерно, без лишнего усилия — скруглённая резьба предохраняет жилы, но переусердствовать нельзя;
• После установки закрывайте крышку — она не просто декоративна, а обязательна для соблюдения требований безопасности;
• При использовании в щитах с высокой плотностью компонентов — учтите габариты блока: он занимает место, эквивалентное двум модульным автоматам;
• Для многократного обслуживания — выбирайте этот блок вместо клемм WAGO, так как он проще в диагностике и дешевле в замене.
