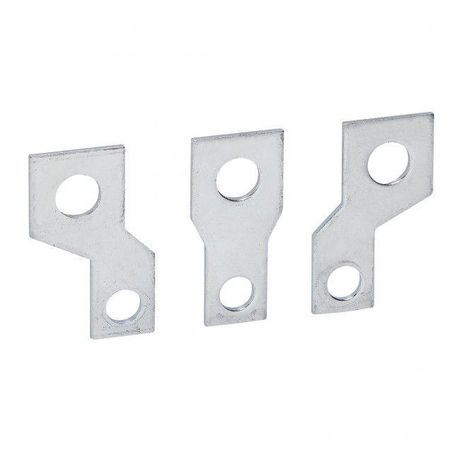

Расширитель полюсный 3п DPX3/DRX 125 HP Leg 423888 Legrand

Расширитель полюсный 3-полюсный DPX3/DRX 125 HP от Legrand - это модульное устройство для увеличения числа полюсов в автоматических выключателях серии DPX3, обеспечивающее гибкую и компактную сборку распределительных щитов. Артикул 423888 предназначен для работы в паре с основными выключателями DRX 125 HP и поддерживает нагрузки до 125 А.

Назначение и область применения

Расширитель полюсный 3-полюсный DPX3/DRX 125 HP используется для создания трёхфазных коммутационных цепей путём добавления дополнительных полюсов к базовому автоматическому выключателю. Применяется в составе нормируемых коммутационных устройств (НКУ) на промышленных объектах, в системах управления оборудованием, на конвейерах, насосных станциях и других установках, где требуется надёжная защита и масштабируемость. Особенно актуален при модернизации старых щитов - позволяет заменить несколько однополюсных аппаратов одним компактным решением.

Технические характеристики

• Количество полюсов: 3
• Совместим с выключателями серии DPX3 и DRX 125 HP
• Максимальный номинальный ток: 125 А
• Отключающая способность: Icu до 50 кА, Ics = 100%
• Глубина устройства: 86 мм (соответствует стандартной глубине DRX 630)
• Не содержит собственного расцепителя - работает только в связке с основным выключателем

Совместимость и монтаж

Расширитель 3-полюсный DPX3/DRX 125 HP монтируется исключительно на базовые автоматы серии DPX3 с номиналом до 125 А. Устанавливается механически рядом с основным аппаратом - фиксируется защёлками без дополнительного крепления. Подключение шин осуществляется через внутренние контакты, поэтому внешняя проводка остаётся минимальной. Для правильной сборки важно использовать одинаковый тип расцепителя (термомагнитный) и совпадающие уставки во всех полюсах. Глубина 86 мм позволяет равномерно заполнить корпус щита без перекосов.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-2 и EN 60947-2. Обеспечивает изоляцию и безопасность при работе в условиях повышенной влажности и пыли благодаря герметизированным контактам. Не требует специальных мер защиты при монтаже - работает в рамках классической системы НКУ.

Преимущества

• Экономит место в щите за счёт единой глубины 86 мм и компактной конструкции
• Упрощает обслуживание - все полюса управляются одним механизмом
• Поддерживает точную настройку уставок через основной выключатель DRX 125 HP
• Высокая отключающая способность (50 кА) повышает надёжность в сетях с большими токами КЗ
• Легко дополняется аксессуарами (блокировки, сигнализация, привода) через основной аппарат

Ограничения применения

• Не может использоваться самостоятельно - всегда нужен базовый выключатель DPX3/DRX 125 HP
• Не подходит для однофазных цепей без трёхфазной нагрузки
• Не рекомендован для применений вне температурного диапазона, указанного для основного автомата (обычно –25C…+60C)
• Не имеет встроенной защиты - вся ответственность за параметры лежит на основном устройстве

Примеры использования

• Защита трёхфазного двигателя мощностью до 55 кВт в цеху
• Компонент распределительного щита на заводе с модернизацией старой системы
• Объединённая защита группы станков с общим управлением
• Система аварийного отключения на линии с высоким риском КЗ

Практические советы

• Перед заказом проверьте, что основной выключатель - именно DRX 125 HP, а не другая версия (например, DRX 630)
• При сборке щита учитывайте, что расширитель занимает ту же глубину, что и основной аппарат - не забудьте про зазоры для вентиляции
• Если планируете добавлять аксессуары (например, блок сигнализации), выбирайте их для основного выключателя - они будут работать на всех полюсах
• Не используйте этот расширитель с другими сериями Legrand - например, с Easy9 или NSX - он совместим только с DPX3
• При замене одного из полюсов - меняйте весь расширитель целиком, чтобы сохранить баланс токов
