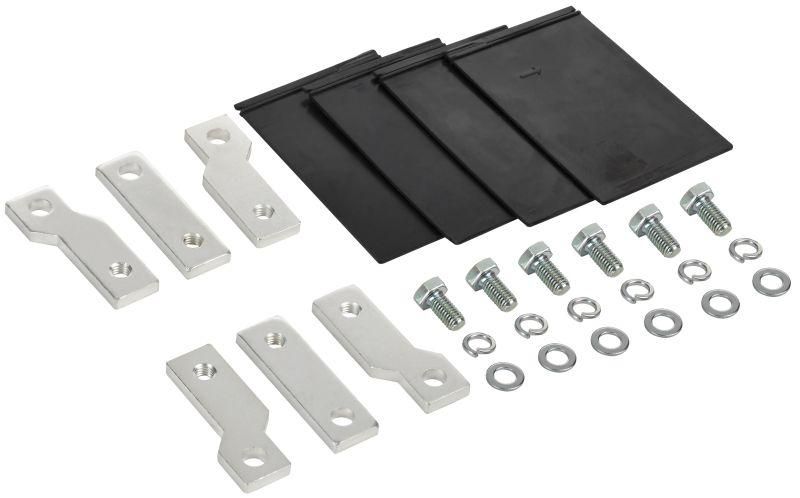

Расширители выводов MCCB 3P типоразмер G ARMAT IEK AR-MCCBD-FC-000-3-02-C

Расширители выводов MCCB 3P типоразмер G ARMAT IEK - это компоненты для удобного и безопасного подключения кабелей к автоматическим выключателям серии ARMAT IEK. Они увеличивают расстояние между выходными контактами, упрощают монтаж многожильных проводников и обеспечивают надёжный контакт даже при высоких токах.

Назначение и область применения

Расширители выводов MCCB 3P типоразмер G ARMAT IEK используются для организации подключения силовых кабелей и шин к трёхполюсным автоматическим выключателям типа G серии ARMAT IEK. Они позволяют подключать сразу несколько проводников к каждому полюсу, что особенно важно при сборке щитов с плотной коммутацией. Применяются в промышленных щитах управления, на конвейерах, в системах автоматизации и там, где требуется повышенная гибкость в подключении.

Технические характеристики

• Тип изделия: расширитель выводов
• Количество полюсов: 3
• Совместим с автоматическими выключателями MCCB типоразмера G серии ARMAT IEK
• Предназначен для подключения медных проводников сечением до 50 мм2 (по стандарту совместимости с выключателями G)
• Материал контактов: серебросодержащий сплав, обеспечивает низкое переходное сопротивление
• Корпус из самозатухающего термопластика, устойчив к перегреву

Совместимость и монтаж

Расширители выводов MCCB 3P типоразмер G ARMAT IEK устанавливаются напрямую на выводы автомата без дополнительных креплений. Монтаж выполняется после установки выключателя в DIN-рейку. Для соединения используется зажимной болт M8 - затягивать необходимо моментом 4–5 Нм, чтобы избежать повреждения резьбы или недостаточного контакта. Каждый полюс имеет три входа: центральный - для основного провода, боковые - для ответвлений. Подключение возможно как одиночными жилами, так и многожильными проводниками с наконечниками.

Безопасность и стандарты

Расширители выводов соответствуют требованиям ГОСТ IEC 60947-1 и ГОСТ IEC 60947-2, применяемым к аппаратам низковольтного распределения. Конструкция исключает случайное замыкание между фазами благодаря изолирующим перемычкам и достаточному воздушному зазору. Установка возможна только на выключатели того же типоразмера G - использование с другими моделями запрещено.

Преимущества

• Увеличивает доступное пространство между выводами - снижает риск перегрева и короткого замыкания при плотном расположении аппаратов
• Позволяет подключить до трёх проводников на один полюс - экономит место в щите и упрощает разводку
• Не требует дополнительных инструментов для установки - монтируется за считанные секунды
• Выдерживает рабочий ток выключателей серии G до 1600 А - рассчитан на нагрузки промышленного уровня

Ограничения применения

• Подходит только для автоматических выключателей типоразмера G серии ARMAT IEK - несовместим с другими типоразмерами (E, F, H) и продукцией других брендов
• Не предназначен для работы в условиях постоянного воздействия воды, химически активных сред или взрывоопасных зонах
• Запрещается использовать с алюминиевыми проводами без специальных переходных наконечников
• Не рекомендуется применять в качестве самостоятельного коммутирующего устройства - только как вспомогательный элемент

Примеры использования

• Подключение нескольких кабелей питания к одному автомату в распределительном щите цеха
• Объединение выходов трёх автоматов в одну шину для группового управления
• Монтаж в щитах с ограниченным пространством, где невозможно проложить отдельные кабели к каждому полюсу
• Аппараты на конвейерных линиях, где требуется частая перенастройка подключения

Практические советы

• Перед установкой проверьте соответствие типоразмера G вашего автомата - на корпусе выключателя должна быть маркировка “G”
• Используйте наконечники типа НШВИ или НШКИ для многожильных проводов - это предотвращает ослабление контакта при вибрации
• После монтажа обязательно проверьте затяжку всех болтов - слабый контакт вызывает нагрев и отказ оборудования
• Не используйте расширители для защиты от перегрузки - они не имеют собственной тепловой или электромагнитной защиты
• При замене автомата - всегда снимайте расширитель перед демонтажем, чтобы не повредить контакты
