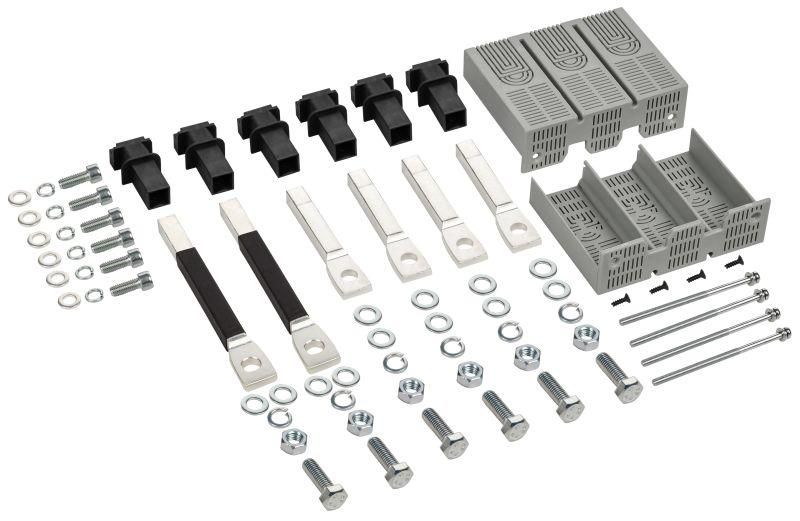

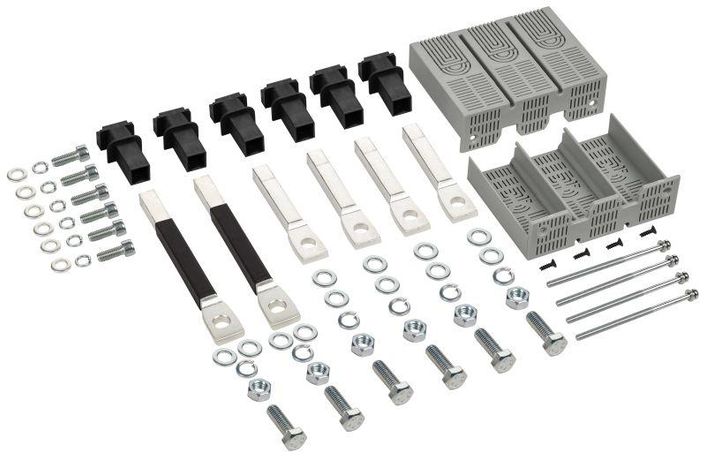

Выводы заднего подключения MCCB 3P типоразмер G ARMAT IEK AR-MCCBD-BC-000-3-02-C

Выводы заднего подключения MCCB 3P типоразмер G от IEK (ИЭК), артикул ar-mccbd-bc-000-3-02-c, позволяют переоборудовать автоматические выключатели с фронтальным на заднее подключение силовых кабелей, сохраняя компактность и надёжность соединений в распределительных щитах.

Назначение и область применения

Выводы заднего подключения MCCB 3P типоразмер G используются для изменения способа подключения автоматических выключателей - вместо проводов спереди, кабели подводятся сзади. Это необходимо, когда требуется уплотнить установку в шкафу, организовать вертикальную трассировку кабелей или совместить выключатель с другими устройствами в одной плоскости. Применяются в промышленных щитах, на станках, конвейерах, в системах управления энергообъектами.

Технические характеристики

• Количество полюсов: 3 - соответствует трёхполюсным автоматическим выключателям типа G;
• Тип вывода: силовой - предназначен для прямого подключения медных жил сечением, совместимым с MCCB типоразмера G;
• Материал контактов: медный сплав с серебряными напылениями для снижения переходного сопротивления;
• Конструкция: изолированная рампа с зажимами, обеспечивающими плотный контакт без дополнительной фиксации;
• Совместимость: только с автоматическими выключателями серии ARMAT типоразмера G.

Совместимость и монтаж

Выводы MCCB 3P типоразмер G устанавливаются исключительно на автоматы IEK серии ARMAT с типоразмером G. Перед монтажом отключите питание и проверьте соответствие модели автомата. Установка выполняется путём защёлкивания выводов на заднюю поверхность выключателя до характерного щелчка. Кабельные жилы затягиваются отверткой в доступных зажимах. Не требуют сверления или доработки корпуса. Максимальное сечение кабеля - определяется параметрами самого MCCB, не превышает допустимые значения для типоразмера G.

Безопасность и стандарты

Выводы соответствуют требованиям ГОСТ Р 50030.2 и IEC 60947-2, применяемым к коммутационным аппаратам низкого напряжения. Обеспечивают электроизоляцию и механическую прочность при работе в условиях промышленной среды. Сертифицированы для эксплуатации в помещениях класса защиты IP20.

Преимущества

• Уменьшают занимаемое пространство в щите за счёт организации кабельного входа сзади;
• Не нарушают герметичность корпуса автомата - не требуют вскрытия;
• Обеспечивают быстрый и надёжный монтаж без инструментальных сложностей;
• Сохраняют заводские испытания и гарантию на автоматический выключатель;
• Совместимы с существующей линейкой ARMAT - замена возможна без перепроектирования щита.

Ограничения применения

• Не подходят для автоматов других типоразмеров (E, F, H) или других брендов;
• Не предназначены для использования вне закрытых щитов - не имеют защиты от внешней среды выше IP20;
• Запрещено использовать при токах выше номинала автомата, к которому они установлены;
• Не рекомендованы для частой демонтажной операций - многократные сборки/разборки снижают срок службы зажимов.

Примеры использования

• Подключение MCCB в глубоких шкафах, где трудно подойти к передним клеммам;
• Размещение нескольких автоматов в один ряд с нижним вводом кабелей;
• Модернизация старых щитов с фронтальной проводкой на более компактную заднюю;
• Системы автоматизации, где кабели проходят через каналы в стенке шкафа.

Практические советы

• Перед установкой убедитесь, что автомат полностью отключен и заряда нет - даже при отключенном рубильнике возможна индуктивная ЭДС;
• Проверьте, чтобы кабель был обрезан ровно и не имел повреждённых жил - плохой контакт вызывает нагрев;
• Не используйте выводы с автоматами, которые уже были модифицированы или ремонтировались - это нарушает целостность системы;
• При групповой установке нескольких выключателей - соблюдайте равномерность нагрузки между полюсами;
• Артикул ar-mccbd-bc-000-3-02-c всегда указывается в документации на щит - это ускоряет сервисное обслуживание.
