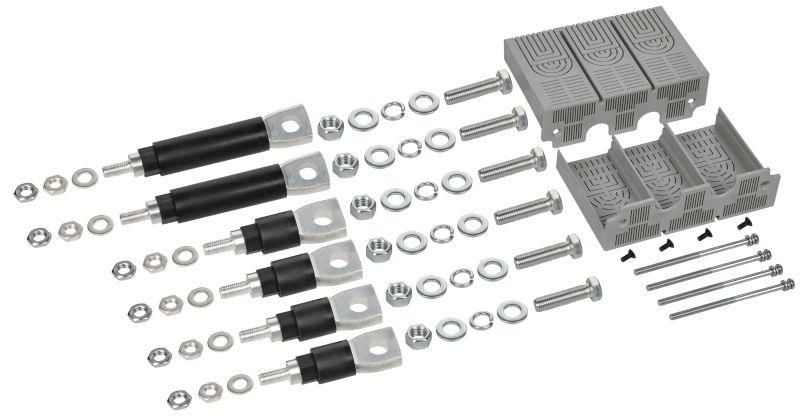

Выводы заднего подключения MCCB 3P типоразмер H; I ARMAT IEK AR-MCCBD-BC-000-3-03-C

Выводы заднего подключения MCCB 3P типоразмер H I IEK позволяют переоборудовать автоматические выключатели серии ARMAT с фронтальной на заднюю систему подключения, что упрощает компоновку распределительных щитов и снижает требования к свободному пространству спереди.

Назначение и область применения

Эти выводы используются для модификации автоматических выключателей типа MCCB с передним подключением проводов на заднее подключение. Применяются там, где необходимо расположить кабельные вводы с тыльной стороны шкафа - например, в плотно укомплектованных щитах, на стендах с ограниченным доступом спереди или при использовании кабельных каналов снизу/сзади. Подходят для установки в промышленных, коммунальных и объектах инфраструктуры.

Технические характеристики

• Тип: Выводы заднего подключения
• Фазность: 3P (три полюса)
• Типоразмер: H
• Совместимость: Только с автоматическими выключателями IEK серии ARMAT типоразмера H
• Материал контактов: Медь с серебряным покрытием
• Степень защиты IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)

Совместимость и монтаж

Выводы заднего подключения MCCB 3P типоразмер H I IEK устанавливаются исключительно на автоматы серии ARMAT с типоразмером H. Установка требует предварительного отключения питания и демонтажа лицевой крышки автомата. Выходные клеммы выводов располагаются на задней панели корпуса - к ним подключают силовые кабели. Крепление осуществляется через защелки, совпадающие с конструкцией базового выключателя. После монтажа выводов требуется проверка затяжки контактных соединений.

Безопасность и стандарты

Произведены в соответствии с требованиями ГОСТ Р 50030.2 и международными нормами IEC 60947-2. Соответствуют классу изоляции II. Не имеют функции защиты от перегрузки или короткого замыкания - являются исключительно механическим переходником. Напряжение работы до 690 В переменного тока, частота 50–60 Гц.

Преимущества

• Уменьшает необходимую глубину щита - кабели вводятся сзади, освобождая место спереди для обслуживания и управления
• Не требует замены всего автомата - позволяет использовать существующий выключатель с изменённой схемой подключения
• Обеспечивает надёжный контакт благодаря медным контактам с серебряным напылением
• Легко монтируется без инструментов - фиксируется защёлками

Ограничения применения

• Не подходят для автоматов других типоразмеров (S, M, L) или других брендов
• Не предназначены для использования во взрывоопасных зонах или средах с высокой запылённостью (IP20)
• Запрещено применять при температуре ниже -25C и выше +60C
• Не рекомендованы для частых операций подключения/отключения - служат только для постоянного подключения

Примеры использования

• Промышленные панели управления с нижним кабельным вводом
• Щиты в цехах с жесткими габаритами, где нельзя открыть дверцу для доступа к передним клеммам
• Распределительные устройства в лабиринтных конструкциях (например, в серверных помещениях или на железных дорогах)
• Апгрейд старых щитов с сохранением уже установленных автоматов IEK серии ARMAT

Практические советы

• Перед установкой убедитесь, что ваш автомат - именно типоразмер H, а не S или M; внешние различия минимальны, но монтаж невозможен
• Проверьте соответствие номинала автомата и нагрузки - выводы не увеличивают допустимый ток, он остаётся таким же, как у оригинального выключателя
• После монтажа используйте термоусадочные трубки или изолирующие колпачки на выходных клеммах, чтобы минимизировать риск случайного прикосновения
• Не применяйте эти выводы в качестве замены для устройств с собственным задним подключением - они не обеспечивают дополнительную защиту или изоляцию
• Храните в сухом месте, избегайте воздействия химически активных веществ - материал контактов чувствителен к окислению
