Расширенные выводы OptiSwitch DI-125-160А | 275118 КЭАЗ

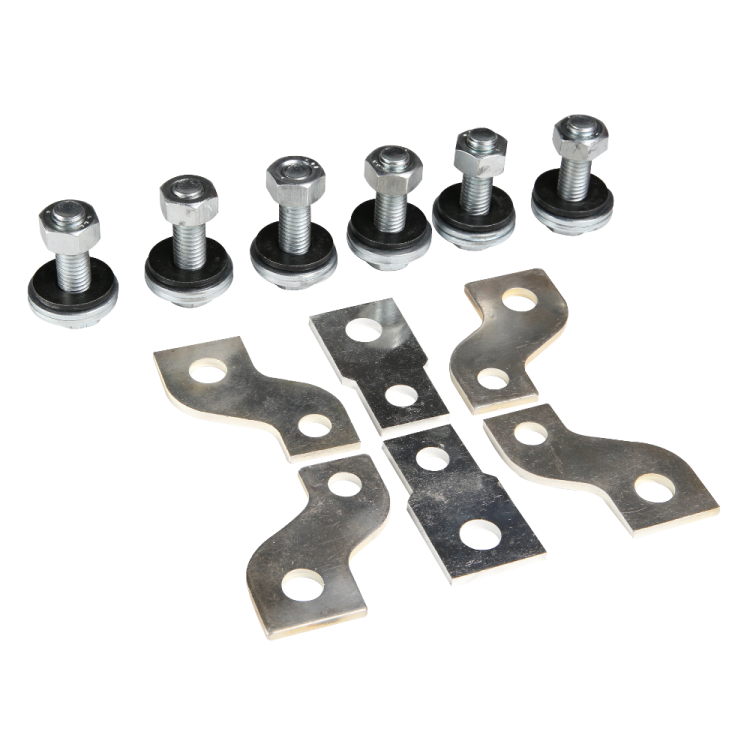

Выводы расширенные OptiSwitch DI-125~160А КЭАЗ - это компактные аксессуары для увеличения зазора между контактной группой выключателя и внешними проводами, обеспечивающие безопасную коммутацию в условиях ограниченного пространства. Применяются совместно с автоматическими выключателями серии OptiSwitch DI, особенно в щитах с плотной компоновкой.

Назначение и область применения

Выводы расширенные OptiSwitch DI-125~160А КЭАЗ предназначены для физического удлинения выводов трёхполюсного автомата, чтобы обеспечить удобный доступ к клеммам при установке в плотно укомплектованных шкафах. Они позволяют избежать перегрузки внутреннего пространства щита за счёт перемещения точек подключения наружу. Подходят для использования с выключателями номиналом до 160 А в системах распределения энергии: промышленном оборудовании, станках, конвейерах, силовых щитах.

Технические характеристики

• Номинальный ток: 160 А - способны работать длительно при максимальной нагрузке без перегрева;
• Количество полюсов: 3 - соответствуют трёхполюсным автоматическим выключателям OptiSwitch DI;
• Тип изделия: аксессуар - не являются самостоятельными устройствами, требуют установки на базовый выключатель;
• Материал контактов: медные токоведущие части с серебряным напылением - обеспечивают низкое переходное сопротивление и долгий срок службы;
• Рабочее напряжение: до 690 В переменного тока (AC) - соответствует требованиям промышленных сетей.

Совместимость и монтаж

Выводы расширенные OptiSwitch DI-125~160А КЭАЗ совместимы исключительно с автоматическими выключателями серии OptiSwitch DI, имеющими номинальный ток 125–160 А. Устанавливаются методом «на аппарат» - фиксируются механически на передней панели выключателя без дополнительных креплений. Монтаж выполняется после установки основного аппарата в DIN-рейку. Перед установкой проверьте соответствие номера модификации и расположения клемм на корпусе выключателя - выводы должны точно совпадать по геометрии и шагу клемм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Обеспечивает сохранение класса защиты IP20 базового выключателя. Нет собственной степени защиты - не предназначен для работы вне закрытых щитов. Все материалы соответствуют нормам RoHS - не содержат опасных веществ.

Преимущества

• Увеличивают рабочее пространство внутри щита - снижают риск замыканий между соседними аппаратами;
• Облегчают подключение кабелей большего сечения - благодаря удалённому положению клемм;
• Не требуют изменения схемы подключения - полностью повторяют функционал родного вывода;
• Имеют цветовую маркировку фаз - ускоряют идентификацию при обслуживании.

Ограничения применения

• Не подходят для одно- или двухполюсных выключателей - только для трёхполюсных OptiSwitch DI 125–160 А;
• Запрещено использовать в условиях повышенной влажности, пыли или открытых площадках - не имеют усиленной герметизации;
• Не допускается применение с другими сериями автоматов - даже аналогичными по току, если они не из серии OptiSwitch DI;
• Не предназначены для частого отключения под нагрузкой - служат только для соединения, а не для управления цепью.

Примеры использования

• Щиты управления насосными станциями - где необходимо подключить мощные кабели 50–95 мм2 без перегрузки задних стенок;
• Производственные линии с множеством автоматов - выводы позволяют организовать аккуратную маршрутизацию кабелей;
• Модернизация старых щитов - когда невозможно расширить корпус, но требуется замена выключателя на более мощный.

Практические советы

• Перед заказом сверьте артикул 275118 с моделью вашего выключателя - OptiSwitch DI-125~160А КЭAZ должен иметь одинаковое количество и расположение клемм;
• При монтаже затягивайте клеммы моментом 1,5–2,0 Нм - переусиливать нельзя, есть риск повреждения пластиковой колодки;
• Не используйте выводы в качестве переходника для других типов кабелей - они рассчитаны только на жилы сечением до 50 мм2;
• Проверяйте наличие зазора между выводами и ближайшими элементами щита - минимальная рекомендованная дистанция - 20 мм.
