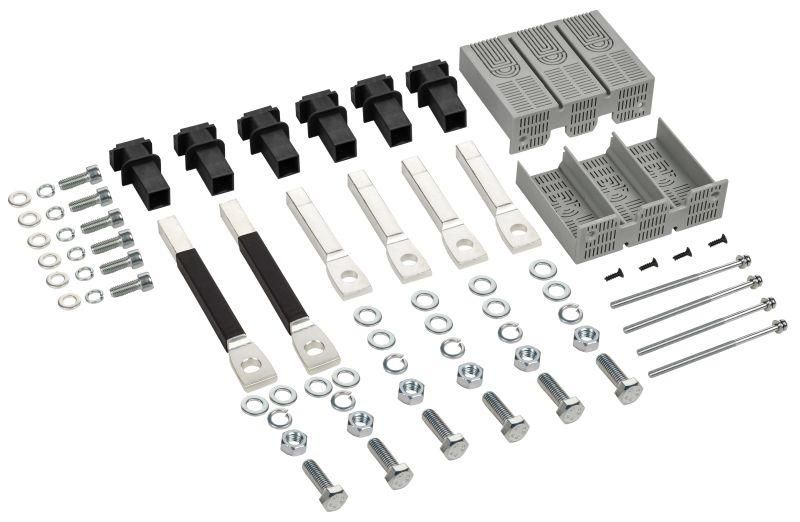

Выводы заднего подключения MCCB 3P типоразмер A; D ARMAT IEK AR-MCCBD-BC-000-3-01-C

Выводы заднего подключения IEK (ИЭК) артикул ar-mccbd-bc-000-3-01-c позволяют переоборудовать автоматические выключатели типа MCCB с фронтальным на заднее подключение проводов, сохраняя компактность и удобство монтажа в распределительных щитах.

Назначение и область применения

Выводы заднего подключения IEK (ИЭК) артикул ar-mccbd-bc-000-3-01-c используются для изменения способа подключения трёхполюсного автоматического выключателя MCCB. Они позволяют подводить силовые кабели сзади аппарата вместо спереди - это особенно важно при плотной укладке оборудования в шкафах, где доступ к лицевой стороне ограничен.

Технические характеристики

• Количество полюсов: 3
• Тип вывода: силовой - предназначен для прямого соединения с кабелями большого сечения через болтовые зажимы
• Типоразмер: A; D - совместим с автоматическими выключателями MCCB соответствующих габаритов
• Материал контактов: медный сплав с серебряным напылением для снижения переходного сопротивления
• Степень защиты корпуса: IP20 - защищает от прикосновений и твердых предметов, но не от воды

Совместимость и монтаж

Выводы ar-mccbd-bc-000-3-01-c подходят исключительно к автоматическим выключателям IEK серии ARMAT типоразмеров A и D. Установка выполняется после демонтажа заводских фронтальных клемм. Для монтажа требуется отвертка и соблюдение момента затяжки болтов - не более 4 Нм, чтобы избежать повреждения контактных площадок. Подключение кабелей осуществляется снизу или сбоку - в зависимости от расположения шкафа. После установки проверьте надёжность соединений и отсутствие перекосов.

Безопасность и стандарты

Выводы IEK (ИЭК) ar-mccbd-bc-000-3-01-c соответствуют требованиям ГОСТ Р 50030.2 и IEC 60947-2. Применяются в цепях переменного тока до 690 В и частотой 50/60 Гц. Максимальная рабочая температура - +40 C. Не допускается использование в средах с высокой влажностью, агрессивными газами или взрывоопасной пылью.

Преимущества

• Уменьшает занимаемую ширину в щите - позволяет размещать больше аппаратов в одном ряду
• Обеспечивает чистый внешний вид и упорядоченную маршрутизацию кабелей
• Не требует замены самого автомата - экономит время и стоимость ремонта
• Сохраняет коммутационную способность и тепловую стабильность оригинального выключателя

Ограничения применения

• Не совместимы с другими брендами (например, Schneider, ABB, Legrand)
• Не применяются с автоматами меньших типоразмеров (C, E) - возможна механическая несовместимость
• Запрещено использовать в условиях повышенной вибрации без дополнительной фиксации
• Не предназначены для подключения многожильных кабелей без наконечников

Примеры использования

Выводы IEK (ИЭК) ar-mccbd-bc-000-3-01-c часто применяются в:

• Промышленных щитах управления станками и конвейерами
• Распределительных пунктах с вертикальной компоновкой
• Щитах с жестко закреплёнными кабельными каналами сзади
• Аппаратуре, где необходимо скрыть все провода внутри шкафа для эстетики и безопасности

Практические советы

• Перед установкой обязательно отключите питание и убедитесь, что автоматы находятся в положении «OFF»
• Используйте наконечники типа ШМ или ШЛ для многожильных кабелей - это предотвращает ослабление контакта
• Проверяйте момент затяжки болтов динамометрической отвёрткой - недостаточно и избыточное усилие снижают срок службы
• После монтажа проведите термографический контроль - нагрев контактов указывает на плохое соединение
• Храните запасные выводы в сухом месте - окисление контактов снижает надёжность
