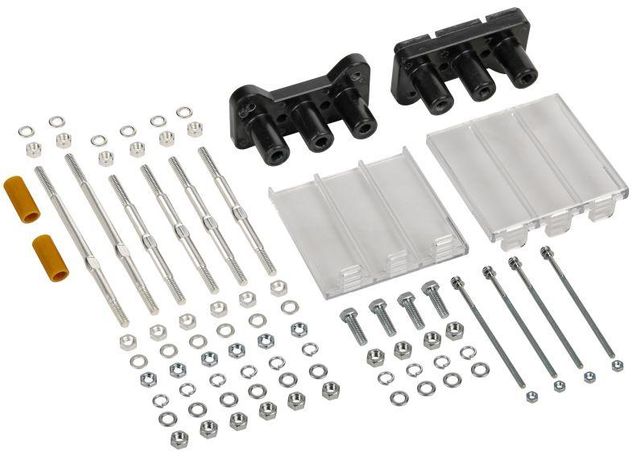

Выводы заднего подключения MCCB 3P типоразмер S ARMAT IEK AR-MCCBD-BC-000-3-04-C

Выводы заднего подключения MCCB 3P типоразмер S от IEK (ИЭК), артикул ar-mccbd-bc-000-3-04-c, позволяют изменить способ подключения автомата с фронтального на задний - без замены самого выключателя. Это решение удобно для компактных распределительных щитов и модернизации существующих установок.

Назначение и область применения

Выводы заднего подключения MCCB 3P типоразмер S используются для переоборудования автоматических выключателей типа MCCB с передним подключением на заднее. Они подходят для установки в шкафах, где доступ к лицевой стороне ограничен - например, при монтаже вдоль стен, в тесных нишах или в многослойных щитах. Применяются совместно с автоматическими выключателями серии ARMAT типоразмера S.

Технические характеристики

• Количество полюсов: 3 - соответствует трёхфазным цепям
• Тип вывода: силовой - предназначен для присоединения медных кабелей с помощью болтовых зажимов
• Типоразмер: S - совместим с выключателями ARMAT серии S
• Материал контактов: медный сплав с серебряными контактами - обеспечивает устойчивость к нагреву и окислению
• Стандартная плотность тока: рассчитана на номиналы до 125 А (в зависимости от модели выключателя)

Совместимость и монтаж

Выводы MCCB 3P типоразмер S совместимы исключительно с автоматическими выключателями IEK (ИЭК) серии ARMAT типоразмера S. Установка возможна только на устройства с фронтальным подключением. Монтаж выполняется после демонтажа лицевой крышки выключателя: выводы крепятся на специальные направляющие за корпусом аппарата. Кабели подсоединяются с тыльной стороны щита через отверстия в рамке. Обязательно соблюдайте момент затяжки болтов - не более 1,8 Нм, чтобы избежать повреждения контактов.

Безопасность и стандарты

Выводы соответствуют требованиям ГОСТ IEC 60947-2 и проходят внутренние испытания IEK на тепловую и электромагнитную стойкость. Сертифицированы для работы в условиях температур от -25C до +60C. Не применяются во взрывоопасных средах.

Преимущества

• Не требует замены всего автомата - экономия времени и средств при реконструкции
• Уменьшает габариты щита - позволяет расположить аппараты ближе друг к другу
• Обеспечивает чистый вид проводки - все кабели выходят сзади, снижается риск случайного касания
• Поддерживает стандартную коммутацию - сохраняет функциональность защиты и механическую надёжность

Ограничения применения

• Не совместимы с другими типоразмерами (M, L) или выключателями других брендов
• Запрещено использовать с выключателями, уже оснащёнными задним подключением
• Не предназначены для частого отключения под нагрузкой - не являются устройством управления, только переходником
• Работают только с медными жилами; алюминиевые кабели не допускаются

Примеры использования

• Модернизация старого щита: замена однополюсных автоматов на трёхполюсные MCCB с сохранением существующей задней проводки
• Производственные линии: когда кабельные каналы проходят за щитом, а доступ к передней части невозможен
• Жилищные дома: установка в этажных щитах с глухими стенами, где провода ведутся снизу

Практические советы

• Перед установкой проверьте, что ваш выключатель именно типоразмера S - отличить можно по ширине: S - 17,5 мм на полюс
• При сборке используйте только оригинальные болты и шайбы из комплекта - другие могут нарушить контактное давление
• После монтажа проведите термографический контроль: перегрев на контактах указывает на плохую затяжку или грязь
• Не забудьте отключить питание и снять крышку выключателя перед установкой - выводы не работают автономно
• Артикул ar-mccbd-bc-000-3-04-c всегда заказывайте вместе с основным выключателем - они комплектуются как единая система
