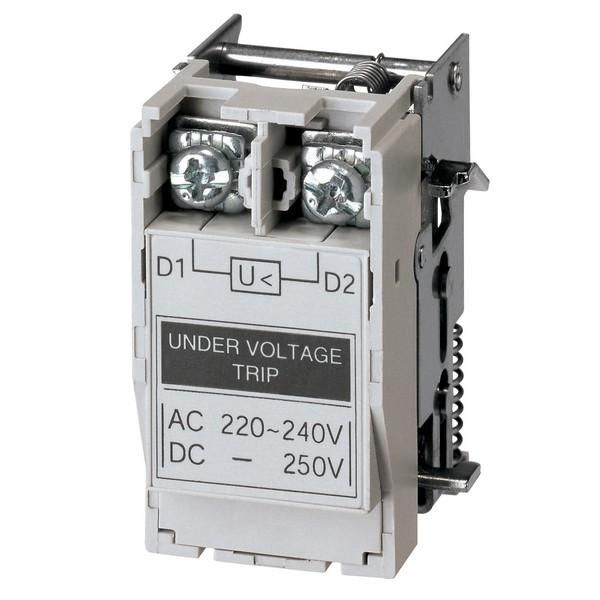

Расцепитель мин. напряжения UVT AC220 240В/DC250V TD160 TS800 LS Electric 83211171754 LSIS

Расцепитель минимального напряжения UVT AC220~240В/DC250V TD160~TS800 от LS Electric предназначен для автоматического отключения автоматических выключателей при снижении напряжения в сети. Этот компонент обеспечивает безопасную работу оборудования в условиях колебаний напряжения и применяется в системах с высокими требованиями к надежности.

Назначение и область применения

Расцепитель минимального напряжения UVT AC220~240В/DC250V TD160~TS800 срабатывает, когда напряжение в цепи падает ниже 35–70% от номинального значения. Он размыкает контакт автомата, предотвращая аварийную работу устройств при недостаточном питании. После восстановления напряжения до 85% и выше — автомат можно включить вручную. Применяется в паре с автоматическими выключателями на объектах, где важно избежать самопроизвольного запуска оборудования после просадки напряжения: промышленные линии, насосные станции, системы вентиляции, энергоемкие установки.

Технические характеристики

• Номинальное напряжение питания: 220–240 В переменного тока / 250 В постоянного тока
• Тип расцепителя: электромагнитный
• Тип тока: совместим с переменным и постоянным током
• Степень защиты: IP20 — защищён от доступа пальцами, но не от пыли и влаги
• Монтаж: устанавливается непосредственно на корпус автоматического выключателя
• Количество контактов: 0 — не имеет собственных коммутируемых контактов, работает через механическую связь с автоматом

Совместимость и монтаж

Расцепитель UVT AC220~240В/DC250V TD160~TS800 совместим с автоматическими выключателями серий TD160–TS800 от LS Electric. Устанавливается на фиксированный посадочный участок аппарата — требует точного соответствия модели выключателя. Монтаж выполняется без инструментов: расцепитель просто защёлкивается на направляющие штыри автомата. Подключение проводов осуществляется к клеммам самого расцепителя — они расположены сбоку или сверху устройства. Напряжение подаётся от внешней цепи управления, не связанной с силовой линией автомата.

Безопасность и стандарты

Устройство соответствует общепринятым нормам безопасности для компонентов распределительных систем. IP20 указывает на ограниченную защиту — не предназначено для установки во влажных, пыльных или открытых помещениях. Для работы в таких условиях требуется дополнительная защита (корпус, щитовая камера).

Преимущества

• Гарантированное отключение при опасных просадках напряжения — предотвращает повреждение оборудования
• Не позволяет включить автомат вручную до восстановления напряжения — исключает случайный запуск
• Поддерживает два типа тока — гибкость в проектировании цепей управления
• Интегрированная конструкция — минимум дополнительных соединений, высокая надёжность

Ограничения применения

• Не работает при отсутствии напряжения на входе — требует стабильного источника питания 220–240 В AC или до 250 В DC
• Не подходит для установки вне закрытых щитов — степень защиты IP20 не допускает воздействия пыли и воды
• Не заменяет другие типы расцепителей (например, максимального тока или тепловые)
• Требует точного соответствия модели автоматического выключателя — не универсален для всех брендов

Примеры использования

• Промышленный конвейер: предотвращает запуск при сбоях в сети, чтобы избежать порчи продукции
• Насосная станция: исключает работу насоса при низком напряжении, что снижает риск перегрева двигателя
• Лифтовой механизм: гарантирует, что лифт не начнёт движение после кратковременного отключения света
• Цех с ЧПУ-станками: защищает дорогостоящее оборудование от некорректного старта при скачках напряжения

Практические советы

• Проверьте соответствие модели автомата перед покупкой — расцепитель UVT AC220~240В/DC250V TD160~TS800 совместим только с выключателями LS Electric серии TD160–TS800
• Подводите питание к расцепителю от стабилизированного источника — скачки в цепи управления могут вызвать ложные срабатывания
• Не используйте в местах с высокой влажностью или пылью — даже малый уровень загрязнения может нарушить работу механизма
• После срабатывания всегда проверяйте уровень напряжения в сети перед повторным включением автомата — он не включится, пока напряжение не достигнет 85%
