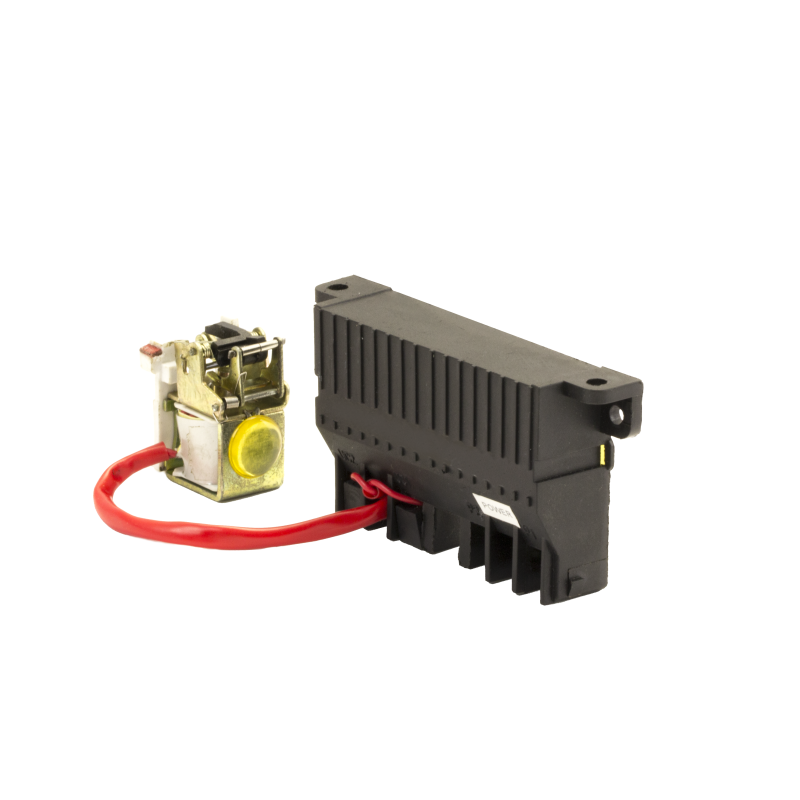

Расцепитель минимального напряжения 230В AC ВА-99М 630 | mccb99m-630-uvt-230ac EKF

Расцепитель минимального напряжения 230В AC ВА-99М 630 EKF обеспечивает безопасное отключение автоматического выключателя при падении напряжения ниже допустимых пределов. Этот элемент применяется в системах защиты оборудования от аварийных режимов сети и совместим с автоматическими выключателями серии ВА-99М.

Назначение и область применения

Расцепитель минимального напряжения 230В AC ВА-99М 630 EKF отключает автоматический выключатель, когда напряжение в сети падает ниже 70% от номинала - это защищает оборудование от повреждений при просадках напряжения. Также он блокирует повторное включение автомата, пока напряжение не восстановится выше 85%. Устройство используется там, где важно избежать самопроизвольного запуска механизмов после перебоев в питании - например, на станках, насосах, конвейерах и других объектах промышленной автоматизации.

Технические характеристики

• Тип: Расцепитель минимального напряжения
• Тип тока: Переменный (AC)
• Номинальное напряжение питания: 161–253 В
• Напряжение отключения: ≤70% от номинала (≤161 В при 230 В)
• Напряжение включения: ≥85% от номинала (≥195 В при 230 В)
• Совместимость: Только с автоматическими выключателями серии ВА-99М

Совместимость и монтаж

Расцепитель минимального напряжения 230В AC ВА-99М 630 EKF устанавливается исключительно на автоматы серии ВА-99М. Он фиксируется механически на корпусе выключателя и подключается параллельно к его катушке управления. Подключение выполняется через клеммы, расположенные на боковой поверхности расцепителя. Для работы требуется внешнее питание 230 В переменного тока - источник должен быть надёжно защищён и соответствовать требованиям по качеству напряжения.

Безопасность и стандарты

Устройство соответствует общепринятым нормам безопасности для компонентов коммутационной аппаратуры. Применяется в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-2. Не содержит опасных материалов и не требует специальных мер защиты при установке, кроме соблюдения правил электробезопасности при работе под напряжением.

Преимущества

• Стабильная работа при колебаниях напряжения в широком диапазоне (161–253 В)
• Интегрированная защита от самопроизвольного включения после аварии
• Поддерживает функцию независимого расцепления при подключении кнопочного выключателя
• Простой монтаж без дополнительных адаптеров или модификаций автомата

Ограничения применения

• Не работает при постоянном токе - предназначен только для сетей переменного тока
• Несовместим с другими сериями автоматических выключателей, кроме ВА-99М
• Не предназначена для частого ручного отключения - длительные импульсы могут снизить срок службы
• Не обеспечивает защиту от перегрузки или КЗ - только от понижения напряжения

Примеры использования

• Промышленные станки с ЧПУ - предотвращают случайный запуск при провалах напряжения
• Гидравлические системы и насосные станции - исключают гидроудары при восстановлении питания
• Лифтовые механизмы и эскалаторы - обеспечивают безопасную остановку при сбоях
• Автоматические линии производства - защищают чувствительную электронику от некорректного питания

Практические советы

• Проверьте уровень напряжения в сети перед установкой - устройство будет работать только при наличии 161–253 В
• Если нужна функция удалённого отключения, подключите кнопку с размыкающим контактом последовательно к цепи питания расцепителя
• Не используйте этот расцепитель как основную защиту от перегрузки - всегда сочетайте его с тепловыми и электромагнитными расцепителями автомата
• При замене автомата ВА-99М обязательно проверяйте соответствие модели - расцепитель не подойдёт к другим типам даже от EKF
• При длительных простоев рекомендуется периодически проверять работу устройства тестовым сигналом
