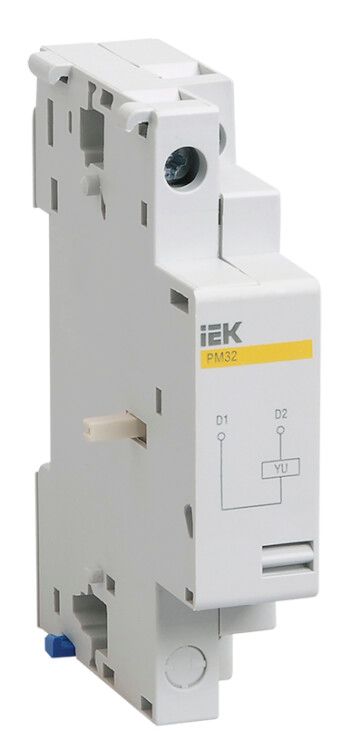

Расцепитель минимального напряжения РМ32 Ue 230В KARAT IEK DMS11D-UV230

Расцепитель минимального напряжения РМ32 Ue 230В - это устройство для автоматического отключения модульного автоматического выключателя при падении напряжения ниже безопасного уровня. Применяется в системах с питанием 230 В переменного тока, совместим с автоматами серии ПРК-32 от IEK. Артикул dms11d-uv230 обеспечивает точную работу в условиях промышленной и коммерческой электросети.

Назначение и область применения

Расцепитель минимального напряжения РМ32 Ue 230В защищает электрооборудование от повреждений при внезапном снижении напряжения в сети - например, при аварийных отключениях, проседаниях или сбоях питания. Он не является самостоятельным выключателем, а работает в паре с модульными автоматическими выключателями серии ПРК-32. Когда напряжение падает ниже порогового значения, расцепитель механически отключает автомат, предотвращая запуск оборудования при нестабильном питании.

Подходит для установки в щитах промышленных объектов, цехов, логистических комплексов, где важно избежать самозапуска станков, насосов или конвейеров после восстановления напряжения.

Технические характеристики

• Тип напряжения управления: переменный ток (AC), номинальное напряжение 230 В
• Номинальное рабочее напряжение: до 400 В
• Номинальный ток: 10 А
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Климатическое исполнение: УХЛ3 - допустимо использование в закрытых помещениях с умеренным климатом, температурой от −25C до +40C
• Нормативный документ: IEC 60947-4-1
• Гарантийный срок: 36 месяцев
• Количество контактов: нет - расцепитель не имеет собственных контактных групп, не передаёт сигналы

Совместимость и монтаж

Расцепитель РМ32 Ue 230В устанавливается исключительно на модульные автоматические выключатели серии ПРК-32 от IEK. Совместимость проверена производителем - другие модели автоматов (например, ABB, Schneider, Hager) не поддерживаются.

Монтаж выполняется на DIN-рейку. Расцепитель фиксируется на корпусе автомата ПРК-32 через специальный защёлкивающий механизм - никаких проводов или инструментов для крепления не требуется. Подключение управляющего напряжения 230 В AC осуществляется к клеммам расцепителя, расположенным на боковой поверхности. Кабель должен иметь сечение не менее 0,75 мм2.

Безопасность и стандарты

Расцепитель РМ32 соответствует международному стандарту IEC 60947-4-1, который регламентирует требования к управляемым аппаратам в силовых цепях. Защита IP20 гарантирует безопасность при работе внутри электрощитов, но не предназначена для установки во влажных, пыльных или наружных условиях.

Преимущества

• Не требует внешнего источника питания - работает от сети 230 В, которая уже есть в щите
• Автоматически отключает нагрузку при падении напряжения, предотвращая аварии и выход из строя чувствительного оборудования
• Простая установка: не нужна доработка шины или дополнительная проводка
• Высокая надёжность: механическая конструкция без микроконтроллеров и программного обеспечения
• Совместим с популярной серией ПРК-32 - легко заменить или дополнить существующую защиту

Ограничения применения

• Не работает при постоянном токе (DC) - только для сетей переменного тока 230 В
• Не поддерживается установка вне закрытых щитов - IP20 не защищает от влаги, пыли и перепадов температуры
• Не имеет сигнализации - не даёт информацию о состоянии отключения, нельзя подключить к системе контроля
• Не применяется с автоматами других серий - только с ПРК-32
• Не рассчитан на длительную работу при напряжении выше 400 В - возможен выход из строя

Примеры использования

• На станках ЧПУ - предотвращает самозапуск после отключения света
• В системах вентиляции и кондиционирования - защищает компрессоры от перегрузки при просадке напряжения
• В пищевых производствах - останавливает конвейеры при сбоях, чтобы избежать порчи продукции
• В офисных зданиях - используется в щитах серверных комнат для защиты IT-оборудования

Практические советы

• Перед установкой убедитесь, что ваш автомат - именно модель ПРК-32. На корпусе должна быть маркировка “ПРК-32”.
• Проверьте напряжение в сети перед подключением - расцепитель сработает при падении ниже 85–90 % от 230 В (порядка 195–205 В).
• Не используйте расцепитель в местах с высокой влажностью, рядом с источниками воды или в неотапливаемых помещениях зимой - риск коррозии и отказа.
• При замене автомата - всегда заменяйте и расцепитель, даже если он кажется работоспособным. Механизмы со временем теряют точность.
• Артикул dms11d-uv230 - единственный подходящий вариант для 230 В AC. Для других значений напряжения нужны другие модели.
