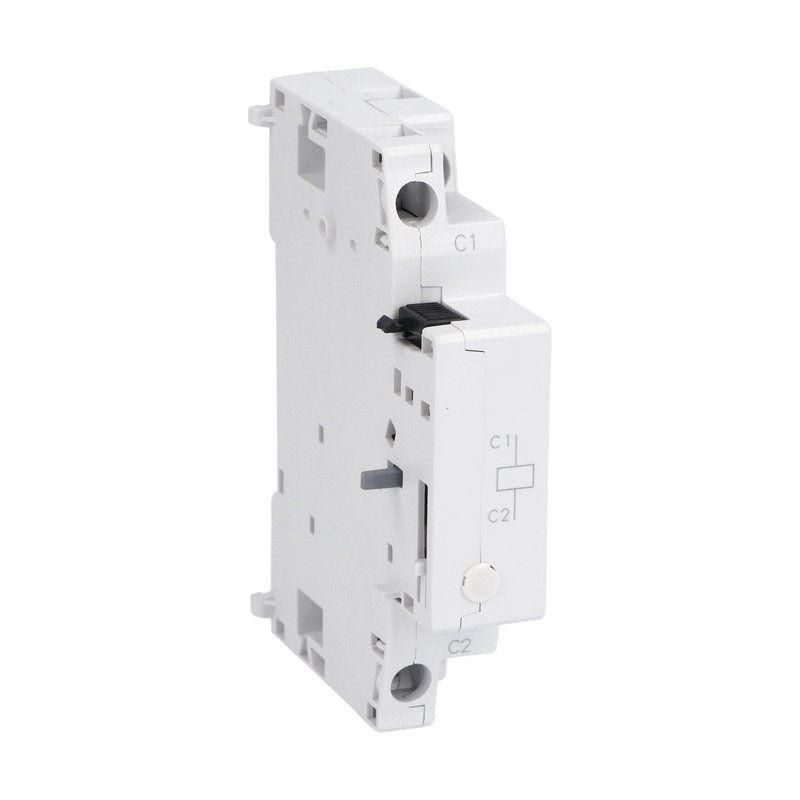

Расцепитель независимый OptiStart MP-A24-63/100-T2 | 348570 КЭАЗ

Расцепитель независимый 24В AC, категория 24, 63/100 от КЭАЗ предназначен для удалённого отключения автоматических выключателей при подаче управляющего сигнала. Этот компонент используется в системах автоматизации и безопасности, где требуется дистанционное управление питанием. Артикул 348570 совместим с выключателями категории 24, 63/100.

Назначение и область применения

Расцепитель независимый 24В AC, категория 24, 63/100 не является самостоятельным устройством защиты - он работает как исполнительный элемент. Когда на него подаётся напряжение 24 В переменного тока, он механически отключает автоматический выключатель, к которому подсоединён. Применяется в системах, требующих дистанционного отключения нагрузки: промышленные автоматы, системы пожарной безопасности, аварийные остановки оборудования, логические цепи управления.

Технические характеристики

• Тип напряжения управления: переменный ток (AC)
• Номинальное напряжение питания: 24 В
• Диапазон настройки расцепления короткого замыкания: 0 А - не регулируется, действует только при внешнем управлении
• Тип подключения: винтовые зажимы для проводов
• Количество переключающих контактов: 0 - не имеет собственных контактных групп
• Совместимость с выключателями: да - предназначена для установки на модульные выключатели категории 24, 63/100

Совместимость и монтаж

Расцепитель независимый 24В AC, категория 24, 63/100 от КЭАЗ монтируется на DIN-рейку рядом с автоматическим выключателем. Он фиксируется на корпусе выключателя через специальный крепёжный механизм - не требует сверления или дополнительных кронштейнов. Подключение управляющей цепи осуществляется через винтовые зажимы: два вывода для подвода 24 В AC. Убедитесь, что выключатель, к которому подключается расцепитель, имеет соответствующую посадочную площадку - модель 348570 совместима только с сериями 24, 63/100.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Произведено на КЭАЗ - заводе с системой менеджмента качества ISO 9001. Напряжение 24 В AC обеспечивает безопасную работу в условиях повышенной влажности и в промышленных средах, снижая риск поражения током.

Преимущества

• Не требует сложной настройки - работает при подаче напряжения, без регулировок
• Механическая надёжность: прямое воздействие на рычаг отключения выключателя
• Стандартная форма и габариты - легко заменить аналогичные устройства других производителей
• Поддержка переменного тока - позволяет использовать в сетях с обычными трансформаторами 24 В

Ограничения применения

• Не применяется для постоянного тока - только для 24 В AC
• Не имеет собственной функции защиты - не реагирует на перегрузки или КЗ, только на сигнал управления
• Не совместим с выключателями вне серии 24, 63/100 - даже если они имеют похожий форм-фактор
• Не рассчитан на частое включение/выключение более 10 раз в минуту - возможен износ механизма

Примеры использования

• Автоматическое отключение станка при срабатывании датчика опасности
• Выключение группы освещения при пожарной тревоге
• Дистанционное отключение конвейера по команде PLC
• Интеграция в систему “умного” здания для энергосбережения

Практические советы

• Перед монтажом проверьте соответствие типа выключателя - только модели категории 24, 63/100
• Используйте провода сечением не менее 0,75 мм2 для управляющей цепи - недостаточное сечение вызывает нагрев
• Не подключайте расцепитель параллельно другим устройствам на одном выходе контроллера - может не хватить мощности
• Проверяйте наличие напряжения 24 В AC перед запуском - отсутствие сигнала = отсутствие действия
• При длительном использовании в высокой температуре окружающей среды (>40C) рекомендуется принудительное охлаждение
