Расцепитель независимый SHT25-M8 DC24V для NM8N-1600 (R) | 263382 CHINT

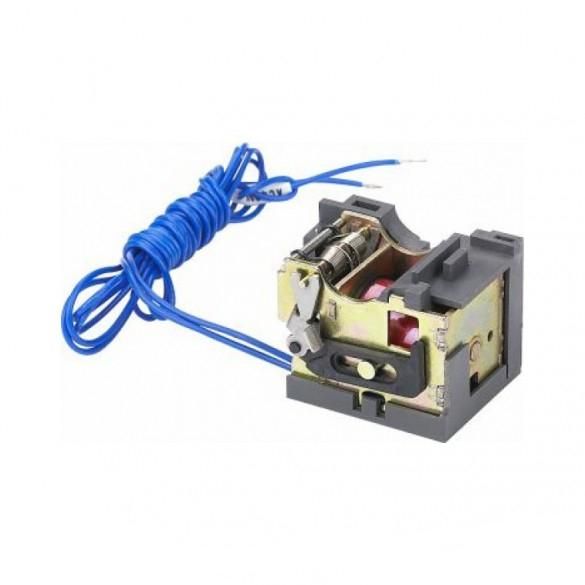

Расцепитель независимый SHT25-M8 DC24V для NM8N-1600 (R) от CHINT предназначен для удалённого отключения автоматического выключателя NM8N-1600 (R) через управляющий сигнал. Устройство работает от постоянного тока 24 В и не требует дополнительных контактных элементов - всё управление происходит через один механический импульс.

Назначение и область применения

Расцепитель независимый SHT25-M8 DC24V для NM8N-1600 (R) используется для дистанционного отключения автомата при необходимости аварийной остановки, блокировки или интеграции в систему автоматизации. Подходит для установки на выключатели серии NM8N-1600 (R) в распределительных щитах, на производствах, в системах энергообеспечения и технологических линиях, где требуется быстрое и надёжное отключение без физического доступа к аппарату.

Технические характеристики

• Номинальное напряжение управления: 24 В постоянного тока (DC)
• Тип тока: только постоянный (не совместим с переменным)
• Количество переключающих контактов: 1 (механический привод, без электрических контактов для сигнализации)
• Количество нормально замкнутых/нормально разомкнутых контактов: 0
• Совместим с моделями: NM8N-1600 (R)

Совместимость и монтаж

Расцепитель SHT25-M8 DC24V для NM8N-1600 (R) устанавливается исключительно на автоматические выключатели серии NM8N-1600 (R) с соответствующим креплением. Монтировать можно только на заводе-изготовителе или после демонтажа лицевой панели аппарата. Крепление осуществляется за счёт штыревого соединения - не требует проводки к основному устройству. Электропитание подводится отдельными проводами к клеммам расцепителя. Перед установкой проверьте соответствие типа корпуса и глубины посадочного места - несовместим с другими сериями, даже от CHINT.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-2 и IEC 60947-5-1 для компонентов управления низковольтных коммутационных аппаратов. Применяется в соответствии с правилами электроустановок (ПУЭ) для систем с контролируемым отключением. Не содержит взрывозащищённых или повышенной степени защиты (IP) элементов - не предназначено для работы во влажных или запылённых средах без дополнительной защиты щита.

Преимущества

• Механизм срабатывает одним импульсом - не требует постоянного напряжения
• Не имеет собственных контактных групп - снижает риск отказа из-за окисления или сваривания контактов
• Стандартная совместимость с популярной серией NM8N-1600 (R) - легко заменить при ремонте
• Напряжение 24 В DC - безопасно для операторов и совместимо с большинством PLC и систем управления

Ограничения применения

• Не работает при переменном токе - нельзя использовать с 24 В AC
• Поддерживает только одну модель: NM8N-1600 (R); не подходит для других номиналов (например, NM8N-100, NM8N-630)
• Не обеспечивает сигнализацию состояния - нет выходных контактов для контроля положения
• Не рассчитан на работу вне закрытого щита - отсутствует защита IP
• Не применяется для частого включения/выключения - рекомендовано до 1000 циклов в год

Примеры использования

• Автоматическое отключение станка при сработке системы безопасности
• Интеграция в систему SCADA для дистанционного отключения линии при аварии
• Блокировка питания участка при проведении техобслуживания
• Связь с пожарной сигнализацией - отключение силового оборудования при тревоге

Практические советы

• Перед монтажом убедитесь, что питание 24 В DC стабильно - скачки напряжения могут повредить катушку расцепителя
• Провода подключения лучше экранировать, особенно если они проходят рядом с мощными двигателями или частотниками
• Не используйте расцепитель SHT25-M8 DC24V для NM8N-1600 (R) в качестве самостоятельного выключателя - он лишь приводит в действие уже установленный автомат
• При замене всегда берите оригинальную деталь от CHINT - аналоги могут иметь другую длину штока и не сработать
• Проверяйте наличие свободного места на боковой поверхности автомата перед установкой - некоторые модели имеют дополнительные аксессуары, которые мешают монтажу
