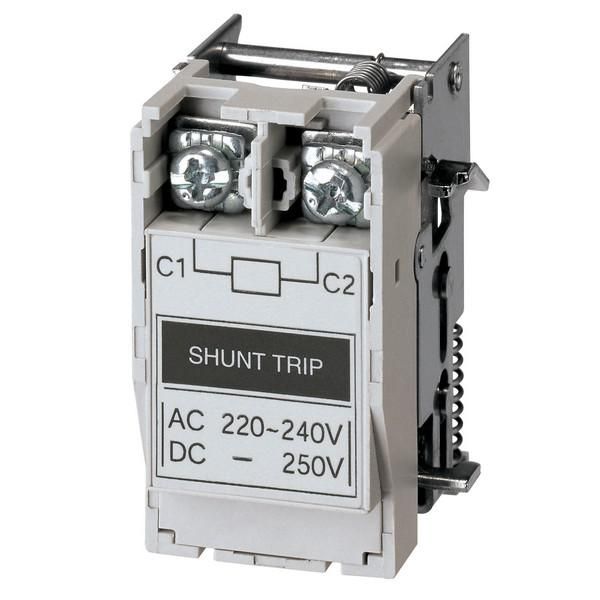

Независимый расцепитель T,SHT,AC/DC200~250V,TS1600 | 83211176224 Lsis

Расцепитель независимый T SHT AC/DC 200-250V TS1600 от LS Electric предназначен для удалённого отключения автоматических выключателей по команде внешнего сигнала. Устройство совместимо с выключателями серии TS1600 и работает как на переменном, так и на постоянном токе, что делает его универсальным решением для систем автоматизации.

Назначение и область применения

Расцепитель независимый T SHT AC/DC 200-250V TS1600 используется для дистанционного отключения автоматического выключателя при подаче управляющего напряжения. Он не управляет нагрузкой напрямую - вместо этого активирует механический размыкатель внутри выключателя. Применяется в системах безопасности, аварийного отключения, автоматизированных производствах и объектах с централизованной системой управления.

Технические характеристики

• Род тока: переменный (AC) и постоянный (DC)
• Номинальное напряжение: 220–240 В - работает стабильно в этом диапазоне, допускается кратковременное отклонение до +-10%
• Тип расцепителя: электромагнитный - срабатывает за счёт создания магнитного поля при подаче напряжения на катушку
• Степень защиты: IP20 - защищён от доступа пальцами и твёрдых предметов, но не герметичен; требует установки в закрытые щиты
• Подключение: винтовое - надёжное, позволяет использовать провода сечением до 2,5 мм2
• Монтаж: на аппарат - крепится непосредственно к корпусу выключателя, не требует дополнительных кронштейнов
• Контакты: отсутствуют - устройство не коммутирует силовые цепи, только воздействует на механизм выключателя

Совместимость и монтаж

Расцепитель независимый T SHT AC/DC 200-250V TS1600 совместим с выключателями серии TS1600 от LS Electric. Монтаж выполняется путём фиксации на специальные направляющие на боковой поверхности аппарата. Подключение осуществляется через винтовые зажимы - необходимо обеспечить плотный контакт без повреждения изоляции жил. После установки проверьте, чтобы расцепитель не препятствовал свободному ходу рычага выключателя.

Безопасность и стандарты

Устройство соответствует требованиям международных норм для компонентов распределительных систем. IP20 гарантирует безопасную работу в помещениях с контролируемой средой. Отсутствие открытых контактов снижает риск поражения током при правильной установке в электрошкафу.

Преимущества

• Работает как от переменного, так и от постоянного тока - гибкость в проектировании цепей управления
• Автоматический сброс после срабатывания - не требует ручного возврата, восстанавливается при прекращении сигнала
• Простая установка на выключатель - экономит время при сборке шкафов
• Надёжная работа при номинальном напряжении 220–240 В - минимум ложных срабатываний

Ограничения применения

• Не применяется вне закрытых щитов - IP20 не защищает от влаги, пыли и агрессивной среды
• Не поддерживает управление напряжением ниже 200 В или выше 250 В - возможны отказы или недостаточное усилие срабатывания
• Не заменяет встроенные расцепители - только дополняет функционал выключателя
• Не имеет собственных контактов - нельзя использовать как реле или переключатель

Примеры использования

• Аварийное отключение оборудования на производстве при сработавшей сигнализации
• Централизованное отключение групп выключателей в административных зданиях
• Интеграция в системы пожарной безопасности для быстрого отключения питания
• Автоматизация конвейеров - отключение по команде PLC при аварии

Практические советы

• Проверяйте соответствие напряжения источника управления - даже небольшие отклонения могут вызвать медленное срабатывание
• При монтаже убедитесь, что расцепитель T SHT AC/DC 200-250V TS1600 установлен параллельно оси выключателя - иначе возникнет трение
• Не используйте провода больше 2,5 мм2 - это может повредить винтовые зажимы
• При обслуживании всегда отключайте питание перед работой с расцепителем - он не имеет видимого разрыва
• Замена устройства происходит без демонтажа выключателя - достаточно отсоединить провода и снять расцепитель с крепления
