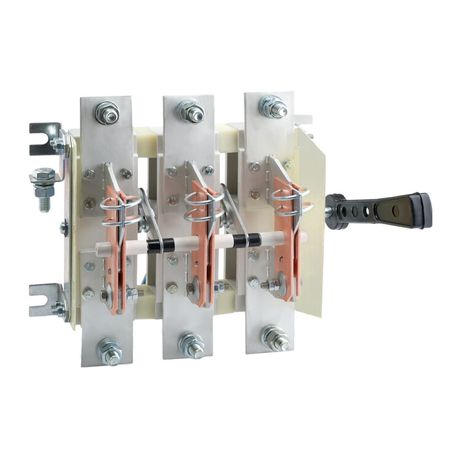

Разъединитель РЕ19-39-31120-630А-Л-УХЛ3 | 116616 КЭАЗ

Разъединитель РЕ19-39-31120 630А Л УХЛ3 от КЭАЗ - трёхполюсный выключатель-разъединитель нагрузки с номинальным током 630 А, предназначенный для безопасного отключения электрической цепи при обслуживании и ремонте оборудования. Модель РЕ19-39-31120 630А Л УХЛ3 обеспечивает надёжную изоляцию до 1000 В и подходит для установки в распределительных щитах промышленных объектов.

Назначение и область применения

Разъединитель РЕ19-39-31120 630А Л УХЛ3 используется для ручного отключения электрической цепи без нагрузки или при малых токах холостого хода. Он применяется как сервисный, аварийный и предохранительный выключатель - то есть для изоляции участка сети перед работой персонала, экстренного отключения и защиты от перегрузок. Подходит для установки в силовые щиты на производствах, в цехах, на насосных станциях, в системах конвейеров и других объектах с высокими токами.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 630 А
• Номинальное напряжение изоляции: 1000 В
• Номинальная мощность при AC-3, 400 В: 252 кВт
• Условный ток короткого замыкания: 32 кА
• Конструкция: встраиваемое устройство фиксированной установки
• Тип рукоятки: рычажный, несъёмный
• Тип подключения: винтовые зажимы
• Степень защиты: IP00 (без защиты от пыли и воды)
• Механическая износостойкость: 10 000 циклов включения/выключения
• Габаритные размеры: 125×285×270 мм
• Цвет управляющего элемента: серый
• Способ монтажа: на монтажную плату

Совместимость и монтаж

Разъединитель РЕ19-39-31120 630А Л УХЛ3 предназначен для фронтального монтажа в распределительном щите на монтажную плату. Для установки требуется подготовить отверстие соответствующих габаритов - 125×285 мм. Подключение осуществляется через винтовые зажимы, которые допускают присоединение медных проводников сечением, соответствующим току 630 А. Обязательно соблюдайте требования к моменту затяжки винтов - переусиливать нельзя, чтобы не повредить контактные поверхности. Устройство не требует специальных крепёжных деталей - крепится непосредственно к плате.

Безопасность и стандарты

Разъединитель РЕ19-39-31120 630А Л УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60947-3. Его можно использовать как устройство аварийной остановки (Emergency Stop) и как предохранительный выключатель - он гарантирует видимый разрыв цепи, что необходимо для работы по правилам безопасности. Однако из-за степени защиты IP00 запрещено применять его во влажных, пыльных или открытых помещениях без дополнительной защиты корпуса.

Преимущества

• Высокая коммутационная способность - выдерживает токи короткого замыкания до 32 кА
• Долговечность: 10 000 циклов оперирования обеспечивают длительный срок службы даже при частом использовании
• Функциональная универсальность: один прибор выполняет роль сервисного, аварийного и предохранительного выключателя
• Простота монтажа: компактные размеры и стандартизированный крепёж позволяют легко интегрировать в существующие щиты
• Надёжная изоляция: 1000 В позволяет применять его в сетях до 690 В переменного тока без риска пробоя

Ограничения применения

• Не предназначен для работы под нагрузкой - отключать цепь следует только после отключения автоматических выключателей или предохранителей
• IP00 - отсутствие защиты от пыли и влаги; использование вне закрытых щитов недопустимо
• Не имеет встроенной защиты от перегрузок - обязательно сочетать с автоматическими выключателями или предохранителями
• Запрещён монтаж в местах с риском случайного задевания рукоятки - необходима защита или ограждение
• Не подходит для частого включения/отключения под нагрузкой - это вызывает быстрый износ контактов

Примеры использования

• Отключение питания двигателя насосной станции перед техобслуживанием
• Автоматическое отключение конвейера при аварии в цехе
• Изолирование секции распределительного щита при плановом ремонте
• Обеспечение видимого разрыва в цепи перед работой на оборудовании согласно нормам OSHA / ПУЭ

Практические советы

• Перед установкой проверьте соответствие сечения кабелей номинальному току 630 А - используйте медные жилы минимум 150–185 мм2
• При монтаже на монтажную плату убедитесь, что она изготовлена из негорючего материала и имеет достаточную жёсткость
• Не используйте этот разъединитель как основной выключатель - всегда устанавливайте его за автоматическим выключателем
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе в условиях повышенной вибрации
• Для удобства обслуживания рекомендуется пометить рукоятку биркой: “Отключить перед работой”
• Учитывайте, что модель РЕ19-39-31120 630А Л УХЛ3 рассчитана на работу в условиях УХЛ3 - холодный климат, но без воздействия солёной влаги
