Разъединитель РЕ19-39-31150-630А-Л-УХЛ3 | 119619 КЭАЗ

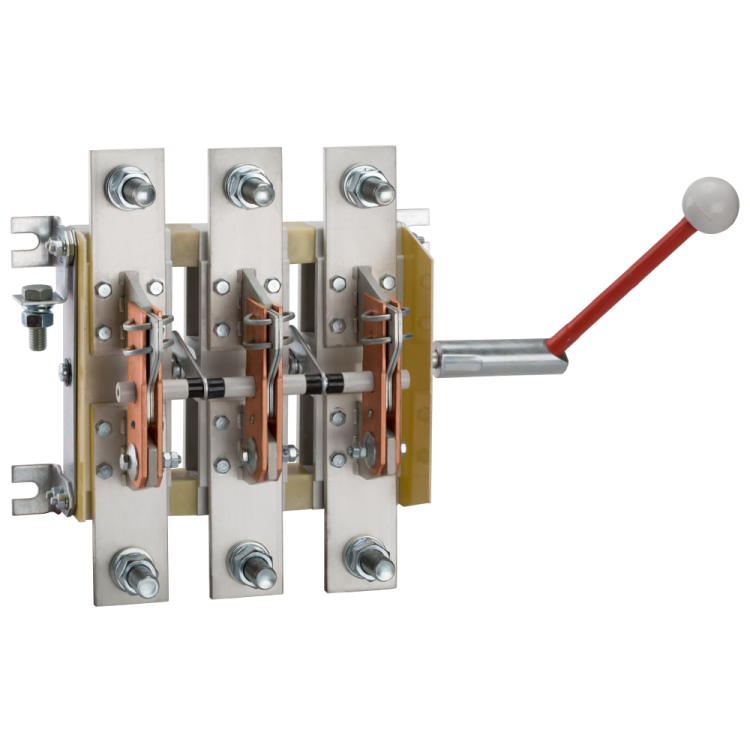

Разъединитель РЕ19-39-31150-630А-Л-УХЛ3 от КЭАЗ - трёхполюсный выключатель-разъединитель с номинальным током 630 А, предназначенный для безопасного отключения электрической цепи при обслуживании и ремонте. Устройство подходит для установки в распределительные щиты и используется как сервисный, аварийный или предохранительный выключатель.

Назначение и область применения

Разъединитель РЕ19-39-31150-630А-Л-УХЛ3 применяется для ручного отключения электропитания в цепях переменного тока частотой 50/60 Гц. Он обеспечивает видимый разрыв цепи, что необходимо при проведении техобслуживания, ремонта или аварийной остановки оборудования. Подходит для использования в промышленных распределительных щитах: на станках, конвейерах, насосных станциях, системах вентиляции и других объектах с высокими токовыми нагрузками до 630 А.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 630 А
• Номинальное напряжение изоляции: 1000 В
• Условный ток короткого замыкания: 32 кА
• Номинальная мощность при 400 В (AC-3): 252 кВт
• Максимальное сечение кабеля: 480 мм2
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки внутри корпуса
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату
• Габаритные размеры: 125×285×270 мм
• Механическая износостойкость: 10 000 циклов включения/отключения
• Тип рукоятки: рычажный, с возможностью снятия
• Цвет управляющего элемента: серый

Совместимость и монтаж

Разъединитель РЕ19-39-31150-630А-Л-УХЛ3 предназначен для фронтального монтажа на металлическую монтажную плиту в распределительном щите. Для установки требуется отверстие соответствующих габаритов (125×285 мм). Винтовые зажимы позволяют подключить кабель сечением до 480 мм2 - подходят медные жилы с наконечниками. Съемная рукоятка позволяет использовать устройство в режиме “заблокировано” при помощи замка, что повышает безопасность при работах. Монтаж допускается только в закрытом щите, так как степень защиты IP00 не защищает от пыли, влаги и случайного прикосновения.

Безопасность и стандарты

Разъединитель РЕ19-39-31150-630А-Л-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и техническим условиям ТУ3424-063-05758109-2012. Обеспечивает видимый разрыв цепи - обязательное условие для безопасности персонала при техобслуживании. Может использоваться как устройство аварийной остановки и предохранительный выключатель, однако не рассчитан на частое коммутирование под нагрузкой - для этого рекомендуются автоматические выключатели.

Преимущества

• Высокая коммутационная способность: выдерживает токи короткого замыкания до 32 кА
• Долговечность: 10 000 циклов работы обеспечивают надёжность даже при регулярном применении
• Съемная рукоятка: позволяет заблокировать положение “выключено” с помощью замка
• Широкий диапазон сечений кабелей: до 480 мм2 - совместим с крупными силовыми проводами
• Сертифицирован по российским нормам - легко интегрируется в существующие системы

Ограничения применения

• Не предназначен для частых включений/отключений под нагрузкой - используйте автоматический выключатель для таких задач
• Степень защиты IP00: нельзя устанавливать вне закрытого шкафа; риск поражения током при доступе к контактам
• Не имеет встроенной защиты от перегрузки или короткого замыкания - обязательно сочетать с предохранителем или автоматом
• Требует монтажа на монтажную плату - не подходит для DIN-рейки
• Не рекомендуется для установки в помещениях с агрессивной средой (например, химически активные производства) без дополнительной герметизации

Примеры использования

• Отключение питания станка перед техническим обслуживанием
• Авторизованная аварийная остановка конвейерной линии
• Изолирующий выключатель в распределительном щите цеха
• Разъединитель перед группой преобразователей частоты
• Запираемый выключатель для доступа ремонтной бригады

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и зажимов - максимальное сечение 480 мм2, использование более толстого провода невозможно
• Обязательно используйте съемную рукоятку с замком при работе с оборудованием, требующим блокировки
• Убедитесь, что щит, в который устанавливается Разъединитель РЕ19-39-31150-630А-Л-УХЛ3, имеет достаточную прочность для крепления на монтажной плате
• Для долговечности не допускайте попадания пыли и влаги внутрь щита - хотя сам аппарат не защищен, окружающая среда должна быть контролируемой
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - окисление может увеличить переходное сопротивление
