Разъединитель РЕ19-41-21160-1000А-УХЛ3 | 113024 КЭАЗ

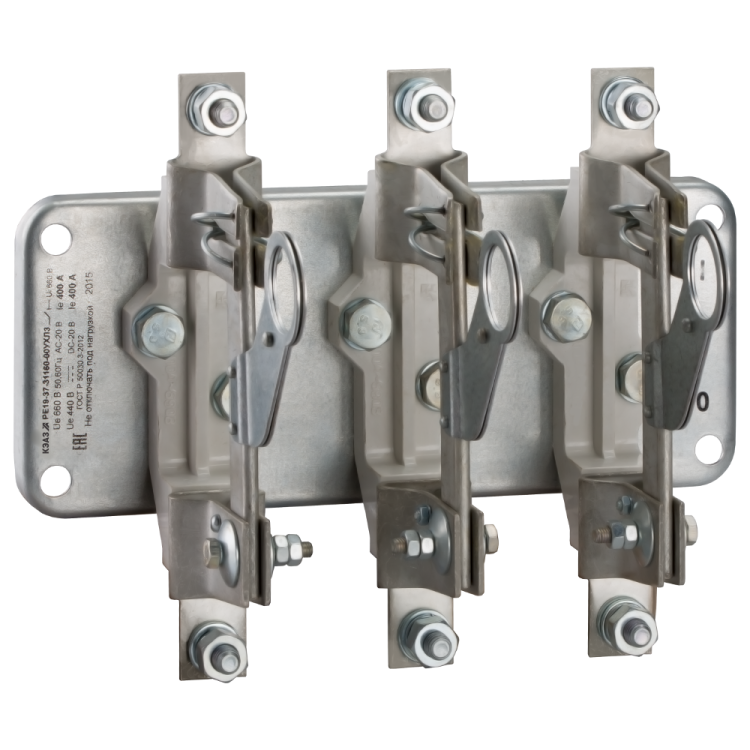

Разъединитель РЕ19-41-21160-1000А-УХЛ3 от КЭАЗ - двухполюсный выключатель-разъединитель с номинальным током 1000 А, предназначенный для безопасного отключения электрической цепи при обслуживании и ремонте оборудования. Модель РЕ19-41-21160-1000А-УХЛ3 подходит для установки в распределительных щитах и используется в промышленных системах с высокими токовыми нагрузками.

Назначение и область применения

Разъединитель РЕ19-41-21160-1000А-УХЛ3 выполняет функции отключения нагрузки вручную и обеспечивает видимый разрыв цепи. Он применяется как сервисный выключатель, устройство аварийной остановки и предохранительный выключатель. Подходит для использования в промышленных объектах: на станках, конвейерах, насосных станциях, в системах управления энергонасыщенным оборудованием. Частота сети - 50/60 Гц, что делает модель универсальной для российских и международных сетей.

Технические характеристики

• Количество полюсов: 2
• Номинальный ток: 1000 А
• Номинальное напряжение изоляции: 1000 В
• Номинальная мощность по классу AC-3: 400 кВт
• Условный ток короткого замыкания: 100 кА
• Максимальное сечение кабеля: 1280 мм2
• Тип рукоятки: рычажный, съемный
• Тип подключения: винтовые зажимы
• Степень защиты: IP00 (без внешней защиты, требует установки в корпус)
• Климатическое исполнение: УХЛ3 (работает при температуре от −40C до +40C, умеренно влажный климат)
• Механическая износостойкость: 6300 циклов включения/отключения
• Габариты: 160×205×300 мм
• Цвет: серый
• Способ монтажа: на монтажную плату
• Частота: 50/60 Гц

Совместимость и монтаж

Разъединитель РЕ19-41-21160-1000А-УХЛ3 предназначен для монтажа на монтажную плиту внутри электрического шита. Подходит для фронтального монтажа - рукоятка доступна для оператора без вскрытия корпуса. Для подключения используются винтовые зажимы, рассчитанные на кабели до 1280 мм2. Обязательно соблюдайте посадочные размеры и шаг крепления. Съемная рукоятка позволяет использовать ее для удаленного отключения или блокировки (LOTO). Устройство совместимо со стандартными щитами по ГОСТ Р 50030.3.

Безопасность и стандарты

Разъединитель РЕ19-41-21160-1000А-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и техническим условиям ТУ3424-063-05758109-2012. Наличие видимого разрыва обеспечивает безопасность персонала при проведении работ. Применение в качестве устройства аварийной остановки и предохранительного выключателя допускается в соответствии с нормами безопасности. IP00 требует обязательной установки в защищенном корпусе - сам прибор не имеет пыле- и влагозащиты.

Преимущества

• Высокая коммутационная способность - 100 кА при КЗ, что обеспечивает надежность даже в условиях аварии.
• Износостойкость 6300 циклов гарантирует долгую службу при частых операциях отключения.
• Съемная рукоятка удобна для блокировки и дистанционного управления.
• Поддержка больших сечений кабелей (до 1280 мм2) снижает необходимость переходников.
• Серый цвет и компактные габариты позволяют легко интегрировать в существующие щитовые решения.

Ограничения применения

• Не предназначен для работы вне закрытого корпуса - степень защиты IP00 исключает использование в открытых помещениях или местах с пылью, влагой, химическими выбросами.
• Не является автоматическим выключателем - не обеспечивает защиту от перегрузки или КЗ, только ручное отключение.
• Не рекомендуется для частого включения/отключения под нагрузкой свыше 400 кВт - возможен износ контактной группы.
• Требует наличия свободного пространства перед собой для маневра рычага - минимальный радиус действия рукоятки должен быть обеспечен.

Примеры использования

• Отключение питания станка перед техобслуживанием на заводе.
• Автоматическая остановка конвейера при срабатывании сигнализации аварии.
• Ручное отключение силового щита при плановых работах в цехе.
• Использование в качестве предохранительного выключателя в системах нагрева или литейного оборудования.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и усилия затяжки винтов - переусиливать нельзя, недотягивать опасно.
• Обеспечьте доступ к рукоятке для быстрого отключения - она должна находиться на уровне глаз или ниже, без препятствий.
• Используйте съемную рукоятку для системы LOTO (Lock Out Tag Out): после отключения заблокируйте её в специальном замке.
• Проверяйте целостность контактов каждые 6–12 месяцев - особенно при работе с большими токами.
• Убедитесь, что щит, в который устанавливается Разъединитель РЕ19-41-21160-1000А-УХЛ3, имеет достаточную жесткость - вибрации могут повредить крепление.
