Разъединитель РЛК.1б-10.IV/630 УХЛ1 с приводом ПР-01-7 (ПР-У-01 УХЛ1) КМЧ (6500) | 15500582 НИЛЕД

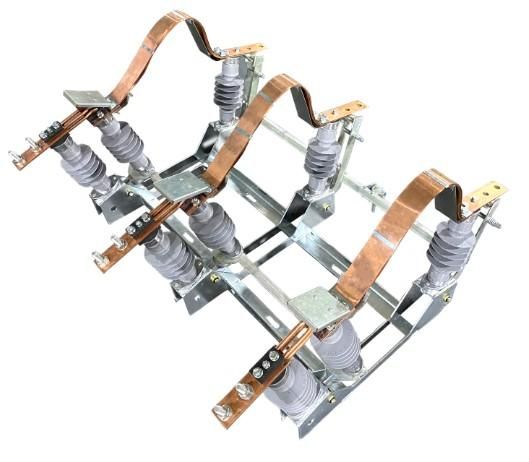

Разъединитель РЛК-1Б-10-IV/630 УХЛ1 с приводом ПР-01-7 УХЛ1 и комплектом монтажных частей КМЧ 6500 от бренда НИЛЕД предназначен для создания видимого разрыва в электрической цепи высокого напряжения при обслуживании или ремонте оборудования. Этот аппарат используется в распределительных устройствах 10 кВ, где требуется надежная изоляция и механическая устойчивость.

Назначение и область применения

Разъединитель РЛК-1Б-10-IV/630 УХЛ1 применяется для ручного отключения участков электросети под нагрузкой, когда необходимо обеспечить безопасный доступ к оборудованию. Он не предназначен для коммутации тока нагрузки - только для создания физического разрыва после отключения автоматических выключателей или предохранителей. Подходит для установки в открытых и закрытых распределительных устройствах (ОРУ и ЗРУ) на подстанциях, промышленных объектах и энергообъектах с напряжением до 10 кВ.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальный ток: 630 А
• Исполнение по климатическому исполнению: УХЛ1 - работает при температуре от −45 C до +40 C, в условиях повышенной влажности и запыленности
• Тип конструкции: трёхполюсный, качающийся - все три полюса соединены одним механизмом движения
• Привод: ПР-01-7 УХЛ1 (или ПР-У-01 УХЛ1) - ручной рычажный привод с возможностью блокировки в положении «включен» и «выключен»
• Комплект монтажных частей: КМЧ 6500 - включает крепления, изоляторы, штанги и другие элементы для установки на опорную конструкцию

Совместимость и монтаж

Разъединитель РЛК-1Б-10-IV/630 УХЛ1 монтируется на металлическую раму или опорную конструкцию с помощью комплекта монтажных частей КМЧ 6500. Привод ПР-01-7 УХЛ1 устанавливается на уровне удобного доступа оператора - рекомендуемая высота от уровня земли 1,2–1,5 м. Все контакты должны быть проверены на плотность прилегания перед первым включением. Для правильной работы важно соблюдать геометрию расположения подвижной колонки - она должна свободно качаться вдоль продольной оси без заеданий. Монтаж допускается только при отключённой сети и заземлённых выводах.

Безопасность и стандарты

Аппарат соответствует требованиям ГОСТ 19850 и ТУ 3421-002-58558888-2019. Конструкция обеспечивает механическую блокировку привода в крайних положениях, что исключает случайное переключение. Разъединитель РЛК-1Б-10-IV/630 УХЛ1 не имеет дугогашения - применение под нагрузкой недопустимо и опасно!

Преимущества

• Качающаяся конструкция снижает усилие при включении/отключении и увеличивает срок службы контактных групп
• Климатическое исполнение УХЛ1 позволяет использовать устройство в суровых условиях Сибири, Дальнего Востока и других регионов с холодным климатом
• Стандартный комплект КМЧ 6500 ускоряет монтаж и исключает необходимость самостоятельного подбора крепежа
• Привод ПР-01-7 УХЛ1 совместим с другими моделями серии РЛК - легко заменяется при необходимости

Ограничения применения

• Не предназначена для отключения токов нагрузки - только для размыкания цепи после отключения выключателя
• Запрещено использование в помещениях с взрывоопасными средами - класс защиты не предусмотрен
• Не рассчитана на частые циклы включения/отключения - максимальная частота - не более 1–2 раз в день
• Требуется периодическая смазка шарниров и контроль состояния контактов - каждые 6–12 месяцев

Примеры использования

• Отключение секций трансформаторных подстанций для планового ремонта
• Изоляция участка кабельной линии перед работой на опоре
• Обеспечение безопасности при обслуживании силовых щитов 10 кВ на заводах и в ЖКХ
• Работа в составе системы автоматизации с использованием внешней блокировки

Практические советы

• Перед установкой проверьте соответствие посадочного размера рамы и комплекта КМЧ 6500 - несоответствие вызывает перекос и быстрый износ контактов
• При монтаже привода ПР-01-7 УХЛ1 убедитесь, что рычаг находится в плоскости, параллельной оси разъединителя - иначе возникнет дополнительное усилие
• После первого включения проведите визуальный осмотр всех контактов - они должны быть равномерно прижаты, без следов нагрева
• Для длительной эксплуатации используйте только смазки, одобренные производителем НИЛЕД - обычные масла могут привести к затвердеванию и отказу механизма
• При работе в условиях сильного гололёда или запылённости регулярно очищайте изоляторы - грязь снижает пробивное напряжение
