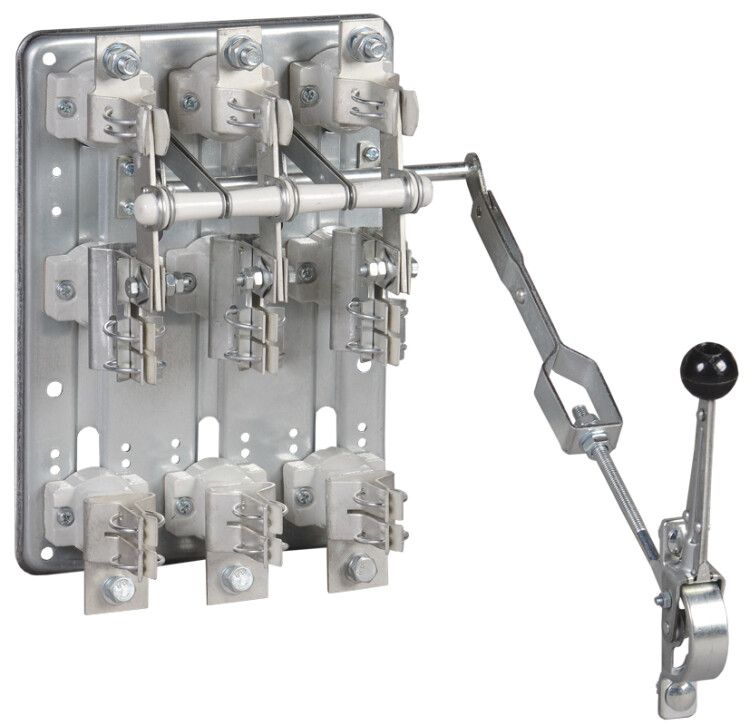

Разъединитель РПС-1 100А П | RP-1-2-100 IEK (ИЭК)

Количество полюсов выключателя нагрузки

• 1-полюсный выключатель нагрузки
• 2-полюсный выключатель нагрузки
• 3-полюсный выключатель нагрузки
• 4-полюсный выключатель нагрузки
• 5-полюсный выключатель нагрузки
• 6-полюсный выключатель нагрузки
• 8-полюсный выключатель нагрузки
• Выключатель нагрузки с количеством полюсов 12 (используется в электроустановках высокого напряжения)

Количество полюсов выключателя нагрузки указывает на количество независимых контактов в выключателе, которые могут отключать электрическую нагрузку. Выключатель нагрузки может быть однополюсным, двухполюсным, трехполюсным, четырехполюсным, пятиполюсным, шестиполюсным или восьмиполюсным.

Выключатель нагрузки с количеством полюсов 0.01 используется в качестве предохранителя. А выключатель нагрузки с количеством полюсов 12 используется в электроустановках высокого напряжения.

Тип подключения силовой электрической цепи для выключателей нагрузки:

• Винтовое соединение: свойство, позволяющее надежно закрепить провода в выключателе нагрузки при помощи винтовых зажимов. Однако требуется определенное время и навыки для правильного подключения.
• Болтовое соединение: метод, используемый для подключения силовых цепей выключателей нагрузки с помощью болтов и гаек. Данный тип подключения обладает высокой надежностью и легко устанавливается.
• Кабельный зажим/клемма: свойство, позволяющее быстро и легко подключать силовые цепи выключателей нагрузки с помощью специальных кабельных зажимов или клемм. Однако, такой способ подключения может быть менее надежным, чем другие методы.
• Рамный зажим: метод, позволяющий подключать силовые цепи выключателей нагрузки через специальный рамный зажим, который обеспечивает прочное и надежное соединение проводов.
• Подключение на шину: свойство, которое позволяет быстро и легко подключать силовые цепи выключателей нагрузки на шину. Данный метод подключения обеспечивает высокую надежность и устойчивость к вибрации.

Конструкция выключателя нагрузки (рубильника)

• Встраиваемое устройство фиксированной установки (стационарный) - такой выключатель монтируется непосредственно в стену или другую фиксированную конструкцию и имеет надежное и постоянное подключение к электросети. Он обладает высокой надежностью и устойчивостью, однако его монтаж может быть более трудоемким и требовать специальных знаний.
• Комплектное устройство в корпусе - такой выключатель представляет собой готовое устройство, заключенное в специальный корпус, который обеспечивает его защиту от внешних воздействий. Такой тип устройства легко устанавливается и имеет простой дизайн, однако он может иметь ограниченные возможности для настройки и модификации.
• Встраиваемое устройство с втычным подключением - такой выключатель имеет специальный разъем для подключения проводов, что упрощает его установку и смену. Однако такой тип устройства может иметь более низкую надежность в сравнении с устройствами с фиксированной установкой и требует более тщательного обслуживания.
• Выдвижное/выкатное устройство - такой выключатель имеет возможность выезда или выкатывания, что упрощает его обслуживание и замену. Однако такой тип устройства может иметь более высокую стоимость и более сложную конструкцию.
• Монтаж в распределительном щите - такой выключатель устанавливается в специальный щиток, который обеспечивает его защиту от внешних воздействий и надежное подключение к электросети. Такой тип устройства удобен для организации электрощитов и имеет простой дизайн, однако он может требовать дополнительных инструментов для установки.
• Встраиваемое устройство - такой выключатель монтируется непосредственно в отверстие или панель и имеет простую конструкцию. Он может быть более компактным и удобным в использовании, однако может иметь ограниченные возможности для настройки и модификации.
• Устройство наружного монтажа - такой выключатель предназначен для установки наружу и имеет специальную защиту от внешних воздействий. Он может быть удобен для организации электрощитов на улице, в гараже или в других условиях, но может требовать более тщательного обслуживания и иметь более сложную конструкцию.

Таким образом, выбор конструкции выключателя нагрузки (рубильника) зависит от конкретных условий его использования и требований к надежности, удобству обслуживания и стоимости. Каждый из перечисленных типов устройств имеет свои плюсы и минусы, которые необходимо учитывать при выборе подходящей конструкции.

Тип элемента управления для выключателей нагрузки (рубильников)

Следующие значения могут быть применены к элементам управления выключателями нагрузки:

• Рукоятка поворот. удлиненная (широкий хват): Этот тип элемента управления имеет удлиненную рукоятку для более широкого хвата, что облегчает поворот. Подходит для использования с выключателями, которые нужно часто включать/выключать.
• Рычажковый (перекидной рычаг): Этот тип элемента управления имеет перекидной рычаг, который перемещается в одном направлении для включения и в другом направлении для выключения. Подходит для использования с выключателями, которые нужно часто включать/выключать.
• Рукоятка поворот. короткая (узкий хват): Этот тип элемента управления имеет короткую рукоятку для узкого хвата, что делает поворот более точным. Подходит для использования в тех местах, где требуется высокая точность управления.
• Кнопка нажимная: Этот тип элемента управления имеет кнопку, которую нужно нажимать для включения/выключения. Нажатие кнопки требует меньше усилия, чем поворот рукоятки или рычага. Подходит для использования с небольшими нагрузками, например, для включения света в комнате.
• Ручка-переключатель поворот.: Этот тип элемента управления имеет ручку, которую нужно повернуть для включения/выключения. Подходит для использования с выключателями, которые нужно часто включать/выключать.
• Нет (без): Это означает, что выключатель нагрузки не имеет элемента управления.
• Кнопка/ручка поворотная: Этот тип элемента управления имеет комбинацию кнопки и ручки поворота. Кнопка может быть нажата для включения/выключения, а ручка повернута для изменения настроек. Подходит для использования с выключателями, которые нужно часто включать/выключать и которые требуют изменения настроек.
• Без элемента управления: Это означает, что выключатель нагрузки не имеет элемента управления.
• Крышка на защелках: Этот тип элемента управления имеет крышку, которая закрывается на защелках. Подходит для использования в местах, где выключатель нагрузки не должен быть случайно включен или выключен.
• Рукоятка поворот. дверного монтажа (выносная): Этот тип элемента управления имеет удлиненную рукоятку, которая используется для дверного монтажа выключателя нагрузки. Рукоятка обеспечивает удобный хват и управление для дверных выключателей нагрузки.

Выбор элемента управления зависит от конкретной ситуации, в которой выключатель нагрузки будет использоваться. Необходимо учитывать место установки, нагрузку, частоту использования и требования к точности управления.

Условный номинальный ток короткого замыкания Iq - это максимальный ток, который способен выдержать выключатель нагрузки (рубильник) при коротком замыкании. Значения этого свойства могут быть различными: 100 кА, 50 кА, 32 кА, 8 кА, 14 кА, 20 кА, 22 кА, 10 кА, 80 кА, 12 кА. Более высокие значения обозначают более высокую способность выключателя нагрузки выдерживать ток в условиях короткого замыкания. Например, выключатель нагрузки с Iq=100 кА способен выдержать больший ток, чем выключатель нагрузки с Iq=50 кА. Однако, более высокая способность к выдерживанию тока также может означать более высокую стоимость и больший размер выключателя.

• 100 кА - наиболее высокий уровень способности к выдерживанию тока
• 50 кА - высокий уровень способности к выдерживанию тока
• 32 кА - средний уровень способности к выдерживанию тока
• 8 кА - низкий уровень способности к выдерживанию тока
• 14 кА - средний уровень способности к выдерживанию тока
• 20 кА - средний уровень способности к выдерживанию тока
• 22 кА - высокий уровень способности к выдерживанию тока
• 10 кА - низкий уровень способности к выдерживанию тока
• 80 кА - наиболее высокий уровень способности к выдерживанию тока
• 12 кА - низкий уровень способности к выдерживанию тока

Максимальное допустимое рабочее напряжение выключателя нагрузки Ue AC

Данное свойство определяет максимальное допустимое значение переменного рабочего напряжения для выключателя нагрузки Ue AC. Значения данного свойства могут быть следующими:

• 690 В - максимальное допустимое рабочее напряжение для большинства выключателей нагрузки Ue AC.
• 1000 В - максимальное допустимое рабочее напряжение для некоторых выключателей нагрузки Ue AC.
• 660 В - максимальное допустимое рабочее напряжение для некоторых выключателей нагрузки Ue AC.
• 750 В - максимальное допустимое рабочее напряжение для некоторых выключателей нагрузки Ue AC.
• 400 В - максимальное допустимое рабочее напряжение для некоторых выключателей нагрузки Ue AC.
• 380 В - максимальное допустимое рабочее напряжение для некоторых выключателей нагрузки Ue AC.
• 480 В - максимальное допустимое рабочее напряжение для некоторых выключателей нагрузки Ue AC.
• 500 В - максимальное допустимое рабочее напряжение для некоторых выключателей нагрузки Ue AC.
• 800 В - максимальное допустимое рабочее напряжение для некоторых выключателей нагрузки Ue AC.

При превышении максимально допустимого напряжения на выключателе нагрузки Ue AC может произойти перегрузка и повреждение оборудования, а также возможны риски для безопасности.

Степень защиты (IP), передняя сторона

• IP00: Нет защиты от пыли и воды.
• IP30: Защита от пыли, но не защищает от воды.
• IP20: Защита от пыли, но не защищает от воды, защита от касания пальцем.
• IP65: Полная защита от пыли, защита от воды струями под высоким давлением.
• IP40: Защита от пыли, но не защищает от воды, защита от инородных тел диаметром более 1 мм.
• IP54: Защита от пыли, защита от воды струями под низким давлением со всех направлений.
• IP2X: Защита от пыли, защита от касания пальцем.
• IP65/IP67: Полная защита от пыли, защита от воды струями под высоким давлением и временное погружение в воду.
• IP32: Защита от пыли, защита от капель воды при наклоне до 15 градусов от вертикали.
• IP41: Защита от пыли, защита от капель воды вертикально падающих на корпус.

Тип изделия/компонента: Выключатели нагрузки (рубильники)

Свойство "Тип изделия/компонента" определяет вид выключателя нагрузки (рубильника), используемого в электрических схемах. Данное свойство может принимать следующие значения:

• Выключатель-разъединитель нагрузки: используется для отключения нагрузки от источника питания. Может иметь механический или электромеханический привод. Плюсы: простота в использовании и обслуживании, возможность быстрого и полного разрыва цепи. Минусы: не предназначен для регулировки тока и не обеспечивает защиту от перегрузки и короткого замыкания.
• Автоматический ввод резерва: позволяет автоматически переключить нагрузку на резервный источник питания в случае отключения основного. Плюсы: обеспечивает бесперебойную работу системы при отключении основного источника. Минусы: требует дополнительного оборудования и настройки.
• Выключатель безопасности: используется для обеспечения безопасности при работе с электрическим оборудованием. Может иметь блокировку открытия при наличии напряжения или механизм автоматического отключения при перегрузке. Плюсы: повышает уровень безопасности при работе с электрическим оборудованием. Минусы: требует дополнительных затрат на оборудование и монтаж.
• Кулачковый переключатель: используется для переключения между двумя или более положениями. Может быть механическим или электромеханическим. Плюсы: простота в использовании и возможность переключения между несколькими положениями. Минусы: не предназначен для регулировки тока и не обеспечивает защиту от перегрузки и короткого замыкания.
• Выключатель автоматический воздушный: используется для защиты электрических цепей от перегрузки и короткого замыкания. Обеспечивает автоматическое отключение цепи от подачи напряжения в случае перегрузки или короткого замыкания. Плюсы: обеспечивает защиту от перегрузки и короткого замыкания, предотвращая возможные повреждения оборудования. Минусы: требует дополнительных затрат на оборудование и монтаж, не предназначен для регулировки тока.
